由于鋼中氮具有強烈的奧氏體形成和穩定能力以及對奧氏體的固溶強化作用，而奧氏體不銹鋼(gang)的耐點蝕、耐縫隙腐蝕等性能的高低又主要由鋼中鉻、鉬、氮的含量所決定，同時不加錳又可防止加入大量錳所帶來的負面影響。為此，國外也在開發無錳高氮的節鎳和無鎳奧氏體不銹鋼并取得了進展。

   國外(wai)用加壓(ya)電渣(zha)爐冶煉了(le)(le)高氮（0.5％～1.5％N）無(wu)錳節鎳(nie)的Cr-Mo-Ni-N 和無(wu)錳無(wu)鎳(nie)的Cr-Mo-N不銹鋼(gang)并研究了(le)(le)它們的性能（見圖5.37～圖5.39）。

   從圖5.37 的結(jie)果可(ke)(ke)知，它們強度(du)高，塑(su)性好，室溫固溶(rong)態抗拉強度(du)可(ke)(ke)達(da)≥1000MPa 或≥1200MPa，而伸(shen)長率δ則仍(reng)達(da)40％～60％。

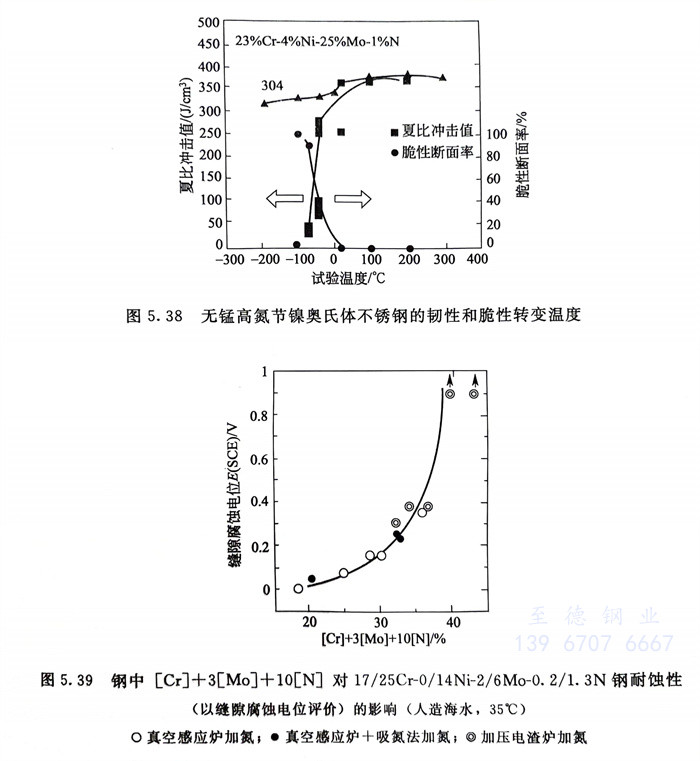

   從圖5.38可知(zhi)，它們雖然有脆性轉變溫(wen)度，但可低到-50℃，同時(shi)，室溫(wen)韌性良(liang)好，且與18-8鉻(ge)鎳奧(ao)氏體不銹鋼(gang)相當(dang)。

   從圖5.39可知(zhi)，由于鉻(ge)、鉬(mu)、氮含量高，它們在海水中(zhong)具有(you)良好的(de)耐縫隙腐蝕(shi)性能(neng)。

   為了獲得良好的耐蝕性，鋼中殘余氧量應在20×10^-6 以下，為此，加壓電渣爐所用渣系和脫氧劑種類及用量等均需予以合理控制。
