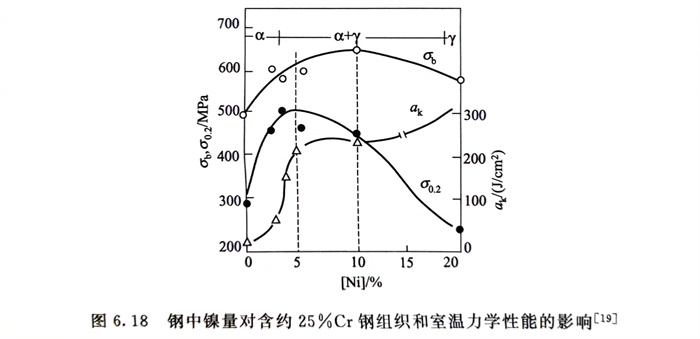

圖6.18系浙江至德鋼業有限公司試驗取得的結果。在含25％Cr雙相不銹鋼管(guan)的情況下，加入不同鎳量，調整不同的鉻當量／鎳當量以獲得不同的相比例并測定了它們的力學性能。可以看出，隨鋼中鎳量的增加，此鋼從單相鐵素體向α＋γ雙相組織過渡，當含鎳量約達18％時，又基本上系單相奧氏體。在雙相區內，當含鎳量在約5％時，鋼的屈服強度達到最高值，此時的a／γ比例并不到1：1，鎳量再增加，y量加大，則屈服強度明顯下降；當含鎳量約達10％，此時γ量已超過50％，鋼的抗拉強度達到最高值，隨后稍有下降；而鋼的沖擊韌性值則隨鎳量增加、γ相量的增多而提高，達單一奧氏體組織時，此鋼具有最高的沖擊韌性值。

  圖(tu)6.19系含(han)3％～9％Ni的(de)0Cr25NixMo2N雙相不銹鋼(gang)(gang)管，經不同固溶處理后的(de)相比(bi)例對鋼(gang)(gang)的(de)力學(xue)性(xing)能的(de)影響(xiang)。可(ke)以看出，隨γ奧氏體量(liang)增(zeng)加，屈服強度(du)明(ming)顯(xian)下降，而伸長率和沖擊(ji)功(gong)則明(ming)顯(xian)上升，此結果(guo)與圖(tu)6.18的(de)結果(guo)基(ji)本一致(zhi)。圖(tu)中冷(leng)卻(que)速度(du)（水冷(leng)、空冷(leng)）不同，鋼(gang)(gang)的(de)沖擊(ji)功(gong)差別較大，這(zhe)顯(xian)示了鋼(gang)(gang)中鐵素體的(de)存在，碳、氮化物(wu)析出的(de)影響(xiang)。

  研(yan)究表明，雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)管的(de)(de)力學性(xing)能中(zhong)的(de)(de)強度，在很大(da)程(cheng)度上取(qu)決(jue)于(yu)(yu)α相(xiang)(xiang)(xiang)量，而(er)塑(su)、韌性(xing)則(ze)取(qu)決(jue)于(yu)(yu)γ相(xiang)(xiang)(xiang)量。但是，同(tong)一種雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)，由(you)于(yu)(yu)固溶溫度不(bu)(bu)(bu)同(tong)，雖(sui)然也會具有不(bu)(bu)(bu)同(tong)相(xiang)(xiang)(xiang)比(bi)例(li)(li)，但是，此(ci)時不(bu)(bu)(bu)僅(jin)相(xiang)(xiang)(xiang)比(bi)例(li)(li)有變化，而(er)且還會有其他相(xiang)(xiang)(xiang)的(de)(de)溶解和(he)析(xi)出(chu)以及兩相(xiang)(xiang)(xiang)中(zhong)合(he)金元(yuan)(yuan)素(su)(su)的(de)(de)重(zhong)新分配等的(de)(de)變化，與(yu)僅(jin)以合(he)金元(yuan)(yuan)素(su)(su)即(ji)鉻當量／鎳(nie)當量來(lai)調(diao)(diao)整(zheng)鋼(gang)的(de)(de)相(xiang)(xiang)(xiang)比(bi)例(li)(li)相(xiang)(xiang)(xiang)比(bi)，用(yong)熱處理溫度來(lai)調(diao)(diao)整(zheng)相(xiang)(xiang)(xiang)比(bi)例(li)(li)影響(xiang)的(de)(de)因(yin)素(su)(su)較(jiao)多(duo)。故(gu)雙(shuang)(shuang)相(xiang)(xiang)(xiang)不(bu)(bu)(bu)銹鋼(gang)管多(duo)用(yong)合(he)金元(yuan)(yuan)素(su)(su)來(lai)調(diao)(diao)整(zheng)鋼(gang)的(de)(de)相(xiang)(xiang)(xiang)比(bi)例(li)(li)。
