一、雙相(xiang)(xiang)不銹鋼(gang)相(xiang)(xiang)比例對耐應力腐(fu)蝕性能的影響

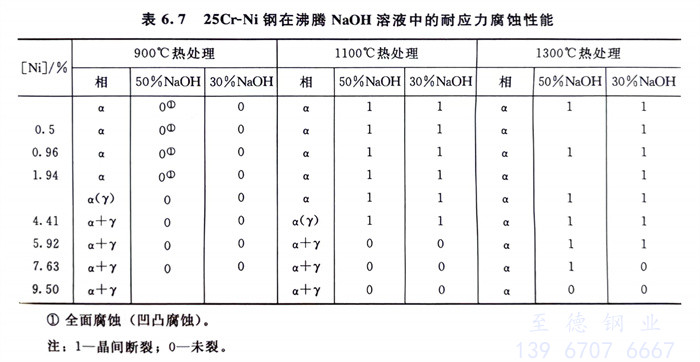

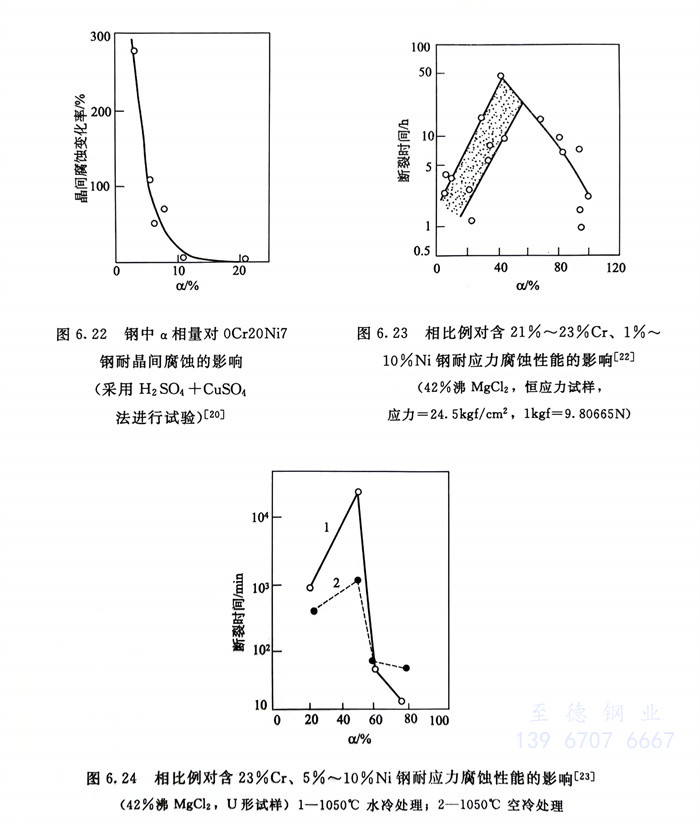

在氯化物中和在NaOH中的試驗結果見圖6.23、圖6.24及表6.7。可以看出，在42％沸MgCl2中，當α相比例在40％～50％時，此鋼具有最佳的耐應力腐蝕性能，而在NaOH堿溶液中，只要具有α＋γ雙相結構，鋼的耐應力腐蝕性能便優于單相鐵素體（注意此時鋼中含鎳，為含鎳的鐵素體組織）時的性能，1100℃以上固溶處理時，單相鐵素體呈沿晶斷裂。
二、雙(shuang)相(xiang)(xiang)不銹(xiu)鋼相(xiang)(xiang)比例對(dui)耐(nai)點蝕性(xing)能的影響

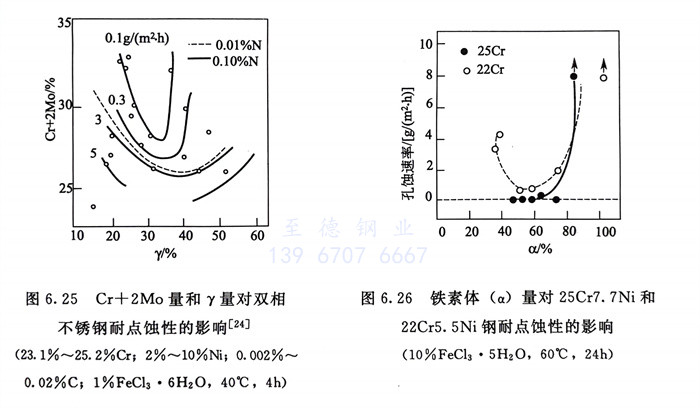

一些試驗結果見圖(tu)6.25和圖(tu)6.26。圖(tu)6.25的結果表(biao)明，不管鋼(gang)中(zhong)Cr + 2Mo 量如何變化，為(wei)了獲得最佳的點(dian)蝕性(xing)(xing)能(neng)以鋼(gang)中(zhong)γ相量在30％～40％為(wei)宜，而圖(tu)6.26也指出，鋼(gang)中(zhong)α相量在50％～60％即α與γ相比例近(jin)于(yu)1時耐點(dian)蝕性(xing)(xing)為(wei)最佳。
