早期人們曾經認為雙相(xiang)不銹鋼中兩相的存在，在腐蝕介質作用下，兩相電位的差異會加速鋼的腐蝕，在一定程度上曾影響雙相不銹鋼的發展和在一些條件下的應用。然而，研究和實踐表明：在使用環境中，只要雙相不銹鋼中的兩相均能處于穩定的鈍態，雙相不銹鋼的耐腐蝕性能還是相當不錯的。目前，大量雙相不銹鋼的實際工程應用已充分說明了這一點。但是這并不等于說雙相不銹鋼中的兩相不存在選擇性腐蝕的問題。例如，在還原性介質中，在不含鉬的雙相不銹鋼中便能明顯地反映出來。

   研究了含20％～40％Cr的(de)Fe-Cr-10％Ni鋼，經(jing)不同熱(re)處理(li)后，這些鋼具有不同的(de)α，γ相(xiang)比(bi)例，其結果如表(biao)6.8。然后，在0.5mol／L 沸騰中進行(xing)腐蝕(shi)試驗，得出了圖6.27和(he)圖6.28的(de)結果。從圖6.27中的(de)結果可知，純(chun)鐵素體(ti)組織(zhi)的(de)40％Cr-10％Ni鋼和(he)純(chun)奧氏體(ti)組織(zhi)的(de)20％Cr-10％Ni鋼的(de)耐蝕(shi)性與熱(re)處理(li)溫度無關；在固溶處理(li)溫度1066℃時，隨鋼中第(di)二相(xiang)的(de)出現，耐蝕(shi)性下降，直到(dao)鋼(gang)(gang)(gang)中(zhong)(zhong)α與γ相之(zhi)比近于(yu)1時(shi)(shi)，腐(fu)蝕(shi)(shi)(shi)(shi)速(su)(su)度達到最(zui)(zui)大(da)值（即(ji)鉻含(han)量約30％）；經(jing)1200℃固溶處(chu)理后，當(dang)鉻量約27％，即(ji)α與γ相比例(li)(li)也(ye)近于(yu)1時(shi)(shi)，腐(fu)蝕(shi)(shi)(shi)(shi)速(su)(su)度也(ye)出(chu)現最(zui)(zui)大(da)值。這說明，第二相的(de)(de)(de)出(chu)現對(dui)耐(nai)蝕(shi)(shi)(shi)(shi)性(xing)是有害(hai)的(de)(de)(de)，且當(dang)α、γ間的(de)(de)(de)相比例(li)(li)近于(yu)1時(shi)(shi)最(zui)(zui)為不(bu)利。圖6.28的(de)(de)(de)結果表明，i雙(shuang)(shuang)相鋼(gang)(gang)(gang)中(zhong)(zhong)的(de)(de)(de)鐵(tie)素體相腐(fu)蝕(shi)(shi)(shi)(shi)速(su)(su)度最(zui)(zui)高；純(chun)(chun)鐵(tie)素體組(zu)織的(de)(de)(de)i鋼(gang)(gang)(gang)的(de)(de)(de)腐(fu)蝕(shi)(shi)(shi)(shi)速(su)(su)度最(zui)(zui)低，而(er)α＋γFe-Cr-10％Ni雙(shuang)(shuang)相鋼(gang)(gang)(gang)的(de)(de)(de)腐(fu)蝕(shi)(shi)(shi)(shi)速(su)(su)度則介(jie)于(yu)二者之(zhi)間，可以(yi)明顯看出(chu)，α＋γ雙(shuang)(shuang)相鋼(gang)(gang)(gang)中(zhong)(zhong)γ相，即(ji)奧氏(shi)體相存在的(de)(de)(de)不(bu)良作用，它加速(su)(su)了α相即(ji)鐵(tie)素體相的(de)(de)(de)選擇(ze)(ze)性(xing)腐(fu)蝕(shi)(shi)(shi)(shi)，從(cong)而(er)降低了雙(shuang)(shuang)相不(bu)銹鋼(gang)(gang)(gang)的(de)(de)(de)耐(nai)蝕(shi)(shi)(shi)(shi)性(xing)。表6.9中(zhong)(zhong)還(huan)列出(chu)了Fe-32％Cr-10％Ni 雙(shuang)(shuang)相鋼(gang)(gang)(gang)，當(dang)它為α＋y和(he)純(chun)(chun)α組(zu)織時(shi)(shi)，在一些還(huan)原性(xing)介(jie)質(zhi)中(zhong)(zhong)產生的(de)(de)(de)選擇(ze)(ze)性(xing)腐(fu)蝕(shi)(shi)(shi)(shi)而(er)引起(qi)的(de)(de)(de)耐(nai)蝕(shi)(shi)(shi)(shi)性(xing)下降。

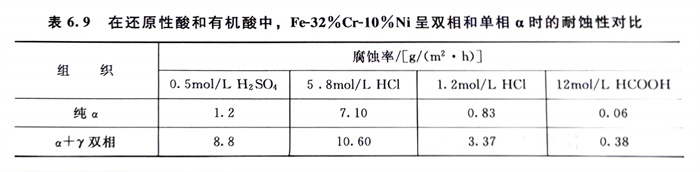

 表6.9 在還原性酸和(he)有機酸中，Fe-32％Cr-10％Ni呈雙(shuang)相(xiang)和(he)單相(xiang)α時的耐蝕性對比

上述試驗結果表(biao)明(ming)，在(zai)一(yi)些條件下，α＋γ雙(shuang)相(xiang)不(bu)銹鋼(gang)的(de)確存在(zai)著選(xuan)擇(ze)性腐蝕，而人(ren)們(men)希(xi)望將(jiang)α＋γ雙(shuang)相(xiang)不(bu)銹鋼(gang)中的(de)兩相(xiang)比例控制在(zai)近于1：1，也并不(bu)是在(zai)所有腐蝕介質中均適(shi)宜。
