試驗和實際應用表明，Cr21和Cr22型經濟型雙相不銹鋼管其耐蝕性以取代304和304L型鉻鎳奧氏體不銹鋼管為主，而SAF 2304代替對象則除了304和304L外，在一些條件下，還可代用316、316L；含鉬的ATI2003則填補了316與SAF 2205之間的空白，可代316、316L，甚至317L，但耐蝕性低于SAF2205，下面是部分結果。

一(yi)、全面(mian)腐蝕

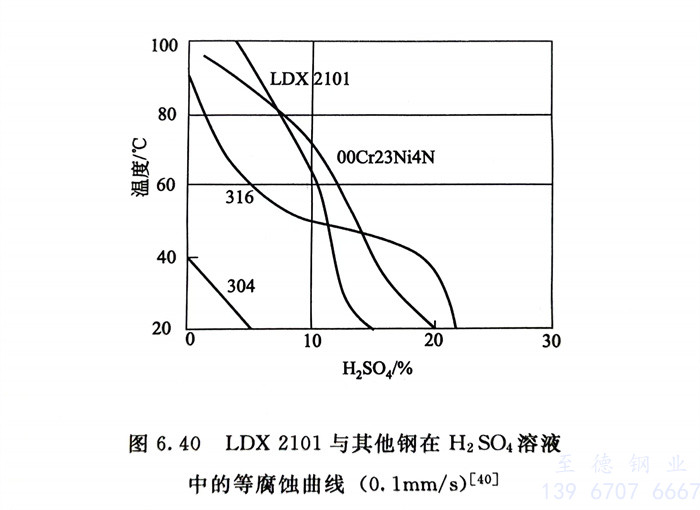

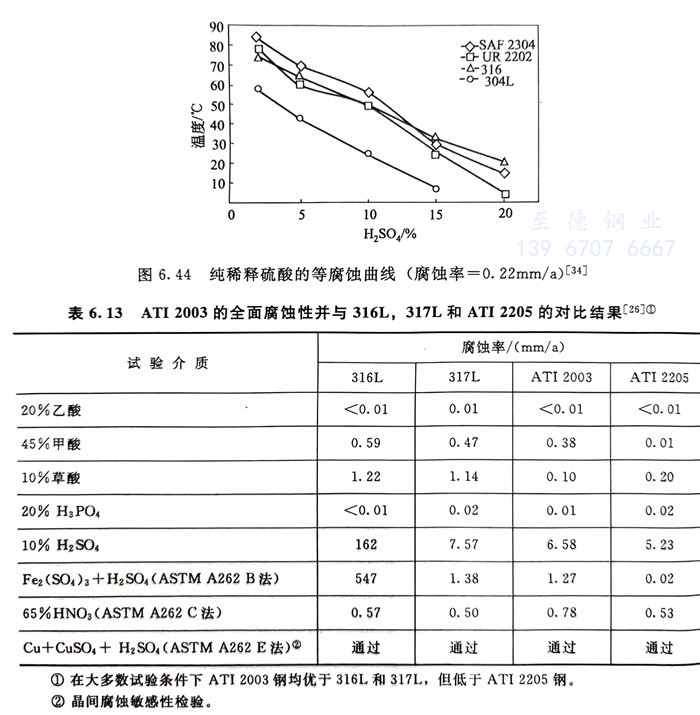

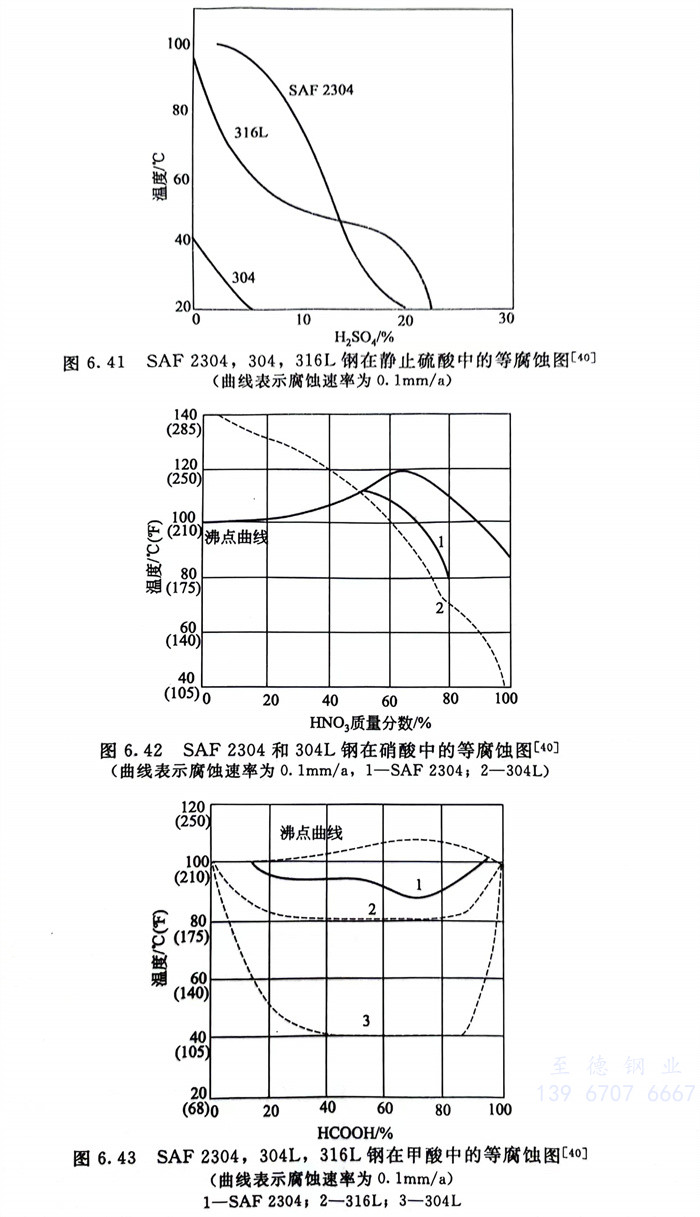

  圖6.40～圖6.44和表6.13系LDX 2101，UR 2202，SAF 2304和 ATI 2003在一些酸溶(rong)液(ye)中(zhong)的腐蝕試驗結果。

  將(jiang)UR 2202的熱軋中板(ban)焊接后進行表(biao)面機加工、噴丸和噴砂后再拋光等表(biao)面處理后，置于農(nong)村大(da)氣和工業大(da)氣中一年后均未見(jian)有銹蝕(shi)產生(sheng)。

二、晶間腐蝕

  所有(you)經(jing)濟(ji)型(xing)(xing)雙相(xiang)不銹鋼管由于均(jun)為超低(di)碳型(xing)(xing)（C量(liang)0.02％～0.03％）且均(jun)含有(you)氮，加之均(jun)具(ju)有(you)a／γ近于1的(de)雙相(xiang)結(jie)構，因而(er)晶間腐(fu)蝕敏感性很低(di)。經(jing)標準晶間腐(fu)蝕試驗(yan)檢查(cha)均(jun)無晶間腐(fu)蝕傾向。表6.13中(zhong)有(you)ATI 2003經(jing)ASTM A262 E法檢查(cha)和圖6.45中(zhong)系SAF 2304用Huey法檢查(cha)的(de)結(jie)果，可以(yi)看出均(jun)獲(huo)通過。

三、應力(li)腐(fu)蝕（SCC）

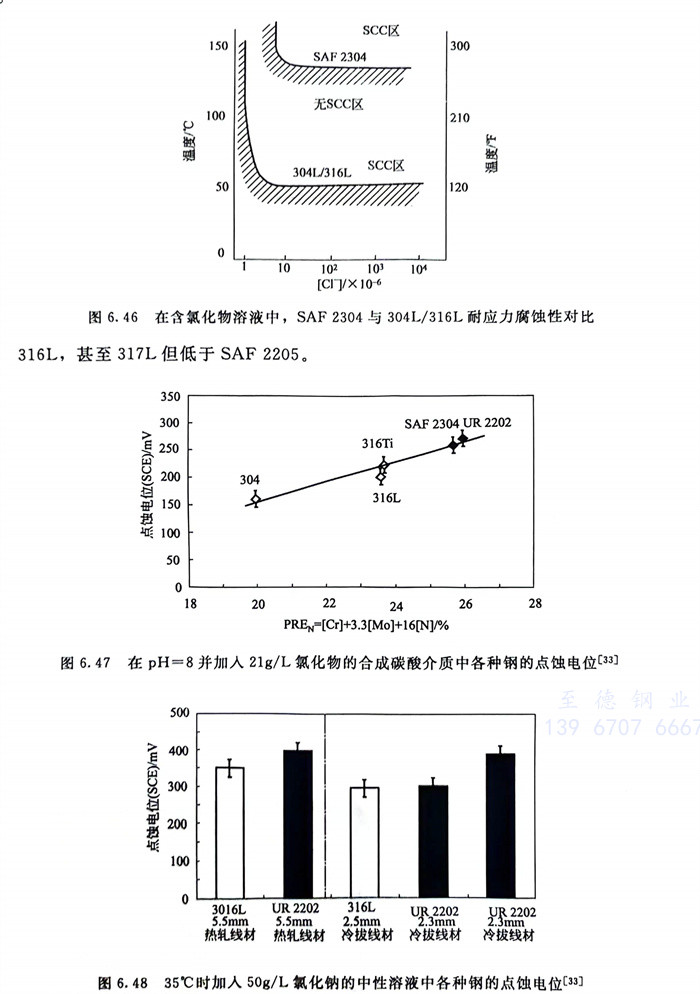

  具有良好的(de)耐(nai)氯化物應力(li)腐(fu)蝕(shi)性(xing)是現代(dai)雙相不銹(xiu)鋼管的(de)共同(tong)特點(dian)，經濟型雙相不銹(xiu)鋼也不例(li)外。表(biao)6.14、表(biao)6.15和(he)圖6.46系(xi)一些試(shi)驗結果(guo)。表(biao)6.15的(de)結果(guo)系(xi)在模擬的(de)海洋平臺油氣(qi)生產介(jie)質中(zhong)進行的(de)40天試(shi)驗，ATI 2003鋼無應力(li)腐(fu)蝕(shi)產生。

四、點蝕和縫隙腐(fu)蝕

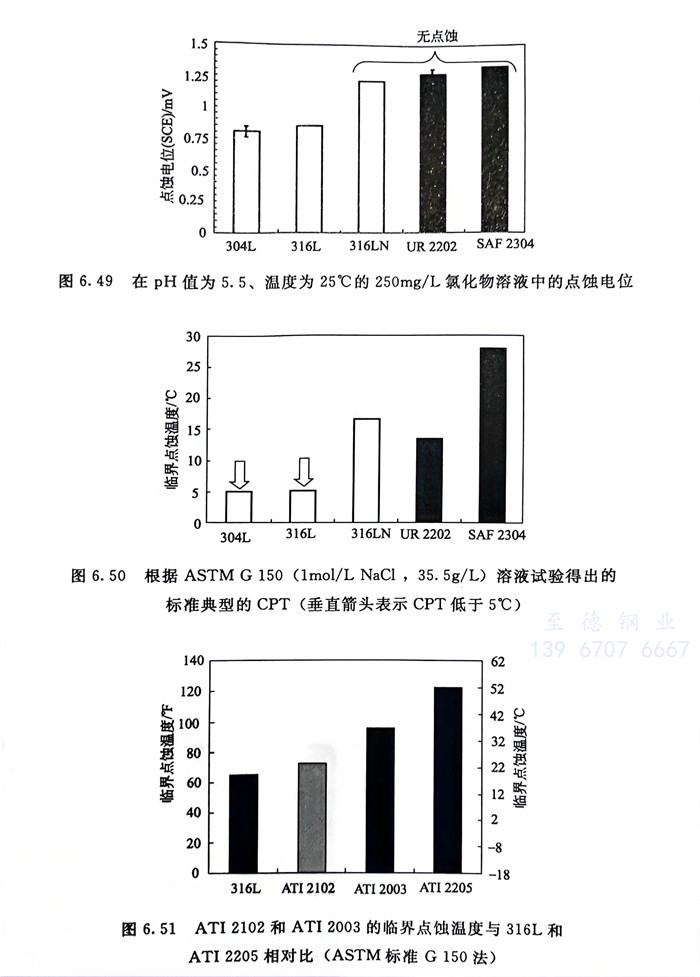

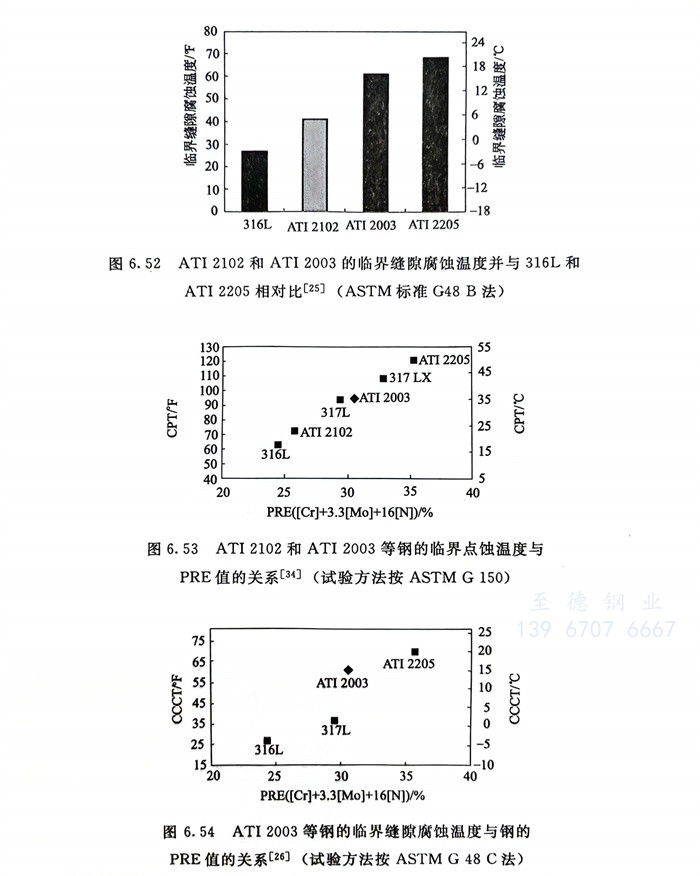

  圖(tu)6.47～圖(tu)6.54系在一些介質中(zhong)，經濟型雙相(xiang)不(bu)銹鋼(gang)管(guan)的點蝕(shi)(shi)(shi)(shi)電位、點蝕(shi)(shi)(shi)(shi)溫度和臨(lin)界縫隙腐蝕(shi)(shi)(shi)(shi)電位以(yi)此來評價鋼(gang)的耐(nai)點蝕(shi)(shi)(shi)(shi)和耐(nai)縫隙腐蝕(shi)(shi)(shi)(shi)性能并與(yu)常用的幾(ji)種鉻鎳(nie)奧氏體不(bu)銹鋼(gang)的對比。從這些結果(guo)可(ke)以(yi)看(kan)出，在相(xiang)同試(shi)驗條件(jian)下，ATI 2102、UR 2202、SAF 2304 可(ke)與(yu)304、316、316L相(xiang)當(dang)，ATI 2003可(ke)優于(yu)316L ，甚至(zhi)317L 但低于(yu) SAF2205 。

  前面(mian)圖5.34還指出LDX 2101 鋼(gang)在(zai)1mol/L NaCl、25℃溶液(ye)中(zhong)耐點蝕性與304,430，AISI201不銹鋼(gang)以及以錳代(dai)鎳的(de)低(di)鉻、低(di)鎳的(de)J1，J4鋼(gang)的(de)對比(bi)結果，顯示出了Cr21型經濟(ji)型雙相不銹鋼(gang)的(de)優異(yi)性。
