奧氏體沉淀硬(ying)化(hua)不銹鋼系在奧氏體基體上沉淀（析出）Ni3（Al、Ti）金屬間相而使鋼強化的一類不(bu)銹鋼，此類鋼多用于要求耐蝕且熱強的條件下，常常作為鐵基耐熱合金使用，代表性牌號有0Cr15Ni25Ti2MoAIV （AISI 660），1Cr16Ni14Cu3Mo2TiNb ( AISI 653）和 0Cr17Ni10P（17-10P） 以及3Cr18Ni9P（HNM）等，此處主要介紹應用較多的、比較知名的牌號0Cr15Ni25Ti2MoAlV (AISI 660)。

  0Cr15Ni25Ti2MoAlV鋼(gang)(gang)的(de)商業牌號為A286，鋼(gang)(gang)中(zhong)還(huan)含有(you)(you)少量（0.003％～0.01％）強(qiang)化元素硼，此鋼(gang)(gang)固溶時效態的(de)室溫抗張(zhang)強(qiang)度(du)可達(da)1000MPa，而(er)屈(qu)服強(qiang)度(du)則可達(da)600MPa，除(chu)高(gao)溫（約750℃）耐(nai)(nai)蝕(shi)(shi)條件下應用(yong)外，由于此鋼(gang)(gang)既(ji)耐(nai)(nai)腐(fu)蝕(shi)(shi)，而(er)且(qie)又(you)具有(you)(you)較高(gao)的(de)硬度(du)（HRC約30），因此，也可用(yong)于耐(nai)(nai)磨蝕(shi)(shi)且(qie)韌性(xing)要求高(gao)的(de)環境中(zhong)。

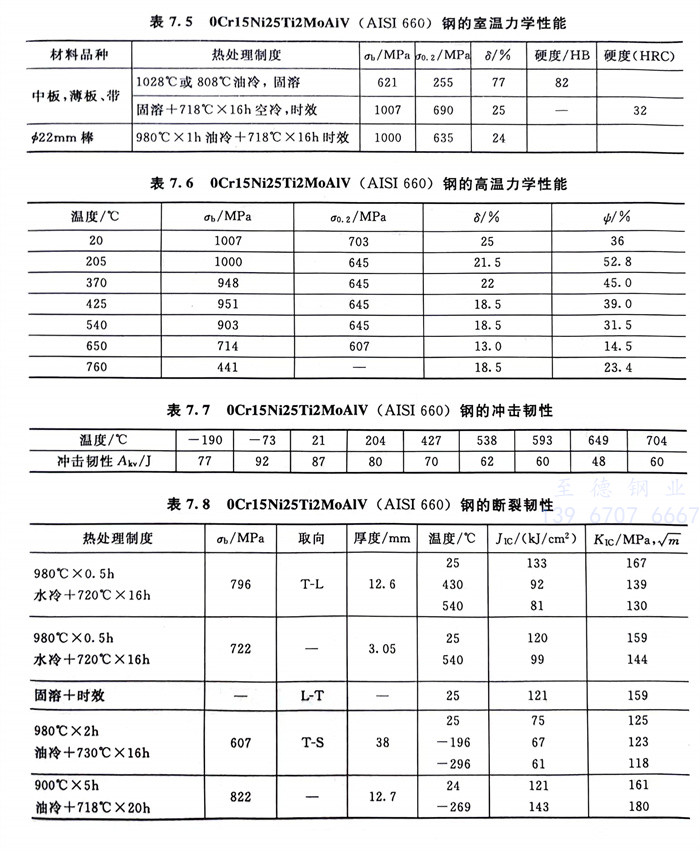

  0Cr15Ni25Ti2MoAlV鋼的室溫(wen)和(he)高(gao)溫(wen)瞬(shun)時力學(xue)性能以(yi)及沖擊韌性分別見表(biao)7.5、表(biao)7.6和(he)表(biao)7.7。其斷裂韌性見表(biao)7.8。

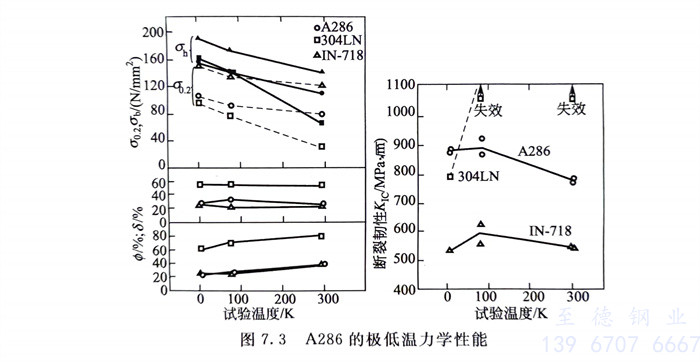

  圖7.3 還給(gei)出(chu)了低(di)溫(wen)和(he)極(ji)(ji)低(di)溫(wen)度下0Cr15Ni25Ti2MoAIV鋼(gang)(gang)的(de)(de)力學性能(neng)并(bing)與304LN（00Cr19Ni10N）和(he)鎳基(ji)高溫(wen)合金 Inconel 718（0Cr19Ni52Mo3Nb5AlTi，圖中IN-718）相比較的(de)(de)結(jie)果。可以看(kan)出(chu)：0Cr15Ni25Ti2MoA1V不(bu)(bu)僅可作為耐蝕、熱(re)強(qiang)材(cai)料，耐磨蝕材(cai)料和(he)高強(qiang)度無(wu)磁(ci)材(cai)料（具(ju)有(you)穩定(ding)的(de)(de)單一奧氏體(ti)組織），而且還可作為優良(liang)的(de)(de)低(di)溫(wen)、極(ji)(ji)低(di)溫(wen)材(cai)料，但是，與其他類型沉(chen)淀(dian)硬化(hua)不(bu)(bu)銹鋼(gang)(gang)相比，奧氏體(ti)沉(chen)淀(dian)硬化(hua)不(bu)(bu)銹鋼(gang)(gang)的(de)(de)強(qiang)度偏低(di)。

  奧氏(shi)體沉(chen)淀硬化(hua)不銹(xiu)鋼，在(zai)固溶態易冷加工成型，但冷作(zuo)硬化(hua)速度較快。

  奧氏體沉(chen)淀(dian)硬化(hua)不(bu)銹鋼的(de)焊(han)(han)接性較好，固(gu)溶態焊(han)(han)接時與半奧氏體沉(chen)淀(dian)硬化(hua)不(bu)銹鋼固(gu)溶態的(de)焊(han)(han)接性相當，焊(han)(han)前不(bu)需預熱，焊(han)(han)后不(bu)需熱處理，但當厚板(ban)焊(han)(han)接時，冷卻過(guo)程中在收縮應力的(de)作(zuo)用下，對產生熱裂紋敏感。

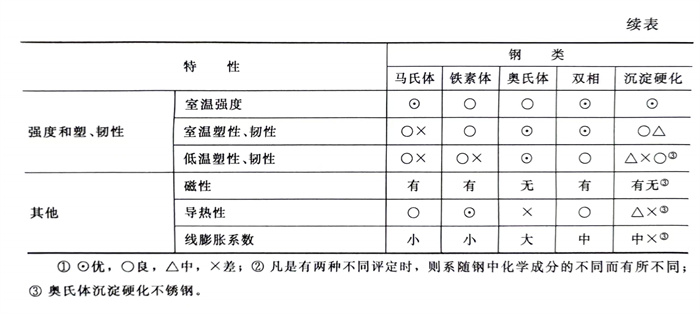

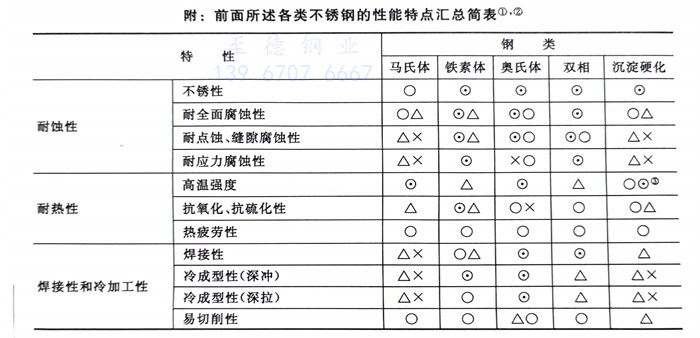

  下面的附表系前面所述(shu)五大類不銹鋼性能(neng)特點(dian)的簡要(yao)匯總，供讀(du)者參考。
