一、現象

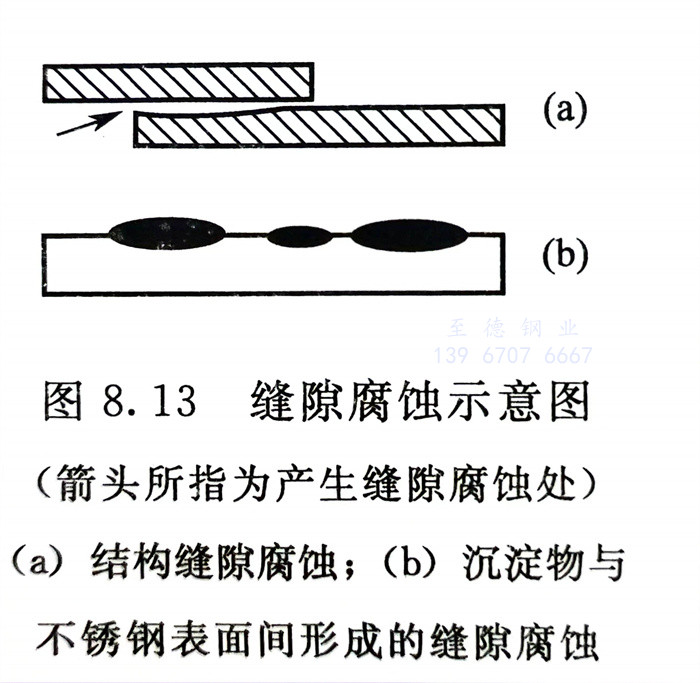

   不銹鋼由于設備、構件結構上存在縫隙［見圖8.13（a）］或在表面上存在金屬或非金屬沉積物［在沉積物與不(bu)銹(xiu)鋼表面間形成縫隙，見圖8.13（b）］，在腐蝕介質作用下，會在縫隙處優先產生點狀和潰瘍狀損傷，這就是縫隙腐蝕。圖8.14則是一臺不銹鋼管與管板脹焊連接的熱交換器的縫隙處，18-8不銹鋼管的縫隙腐蝕（已呈潰瘍狀）。

二、原(yuan)因

   在含有Cl-等的(de)水介(jie)質中，由(you)于(yu)縫(feng)隙(xi)內介(jie)質溶(rong)液(ye)（a）結構縫(feng)隙(xi)腐(fu)蝕；（b）沉(chen)淀物與的(de)酸化（Cl-濃度增加，pH值下降(jiang)）、缺氧(yang)(yang)而(er)引起的(de)不銹鋼表面間形成的(de)縫(feng)隙(xi)腐(fu)蝕鈍化膜(mo)的(de)局部破壞（氧(yang)(yang)濃差(cha)電池，縫(feng)隙(xi)缺氧(yang)(yang)）。

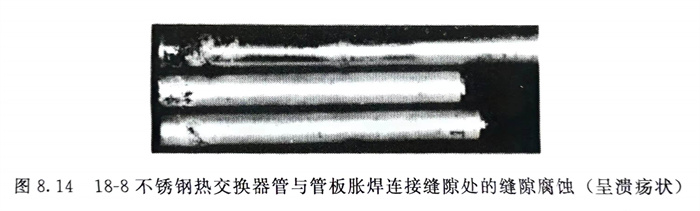

   圖8.14 18-8不銹鋼熱(re)交換(huan)器管(guan)(guan)與管(guan)(guan)板(ban)脹焊連接縫隙處的縫隙腐(fu)蝕（呈潰(kui)瘍(yang)狀）

三、防止措施

   消(xiao)除縫(feng)隙。最根本(ben)的是從結構設(she)計(ji)上避免存在(zai)縫(feng)隙入手，對換熱設(she)備不銹鋼管與管板(ban)連(lian)接處的縫(feng)隙，對法(fa)蘭(lan)、墊(dian)圈、螺栓、鉚釘(ding)的間隙，要(yao)采取適(shi)宜措施加以防止。

   定(ding)期清洗并(bing)在海(hai)水(shui)等環(huan)境中(zhong)保持流速≥1.5m／s，防止(zhi)污物（包括海(hai)生物）在鋼的表面(mian)堆積。

   選(xuan)用耐縫(feng)隙腐(fu)(fu)(fu)蝕的(de)高鉻、鉬(mu)和高鉻、鉬(mu)、氮(dan)不銹(xiu)鋼。圖8.15中的(de)結果僅提供(gong)耐點蝕和耐縫(feng)隙腐(fu)(fu)(fu)蝕選(xuan)用不銹(xiu)鋼的(de)大致思路。同時可看出，為解(jie)決(jue)縫(feng)隙腐(fu)(fu)(fu)蝕，從選(xuan)材入手要比解(jie)決(jue)點蝕更(geng)(geng)加(jia)困難，且經(jing)濟上(shang)的(de)代價會更(geng)(geng)高。

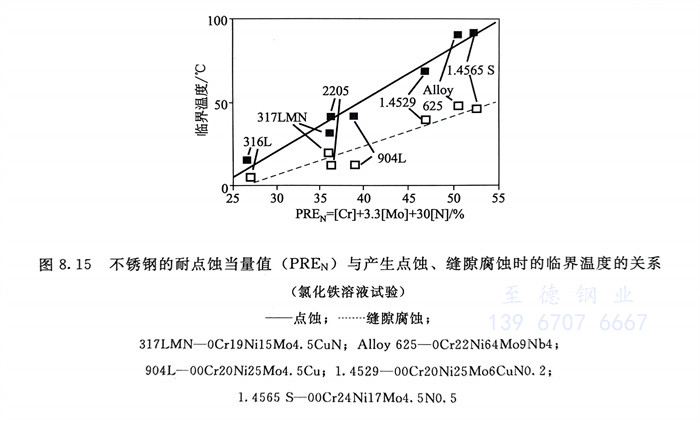

   圖8.15 不銹鋼的耐點蝕當量(liang)值(zhi)（PREN）與產(chan)生點蝕、縫隙(xi)腐蝕時的臨界(jie)溫度的關系
