一、來源

   廢鋼(gang)，包括返(fan)回鋼(gang)和生鐵(tie)等(deng)；鐵(tie)合金，包括鎳、海綿鐵(tie)等(deng)以及(ji)脫氧(yang)劑和造(zao)渣材料。

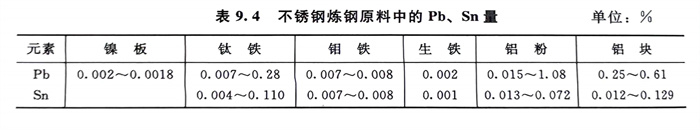

   表9.4列出了國內煉(lian)鋼原(yuan)料中(zhong)的Pb、Sn含量(liang)。

二、特(te)性

   不(bu)銹鋼中(zhong)最常見和最為有害的是鉛(Pb)、錫(Sn)、銻(Te)、鉍(bi)(Bi)和砷(As)等五大元素(su)。這些元素(su)的熔點低(di);在(zai)鋼中(zhong)的固溶(rong)度(du)小(或根(gen)本不(bu)固溶(rong));與鋼的基體相(xiang)比,熱膨脹(zhang)系數差別較大。

三、有害作用

   由于這些元素所具有的特性,在不(bu)銹鋼凝固過程中,它們會在晶內和沿晶界以及沿a/γ相界析出,并常常在晶界和相界產生偏析;在熱加工溫度下,晶界和相界處于熔融態而使鋼的結合力下降,加之,這些元素與基體的熱脹系數的差異導致在不銹鋼熱加工過程中極易開裂,不僅增加鋼坯的修磨量(圖9.8),而且會造成大量廢品。國內某廠就曾一次判廢1Cr18Ni9Ti板坯數百噸。分析表明:鋼中Pb、Sn 在晶界和 a/γ相界的濃度比基體高76~177倍(Pb)和5~24倍(Sn)。

   對1Cr18Ni9Ti的(de)研究結果(guo)表明,出現“熱脆”時的(de)臨(lin)界(jie)鉛當量=[Pb]+1.65[Bi]+0.53[Te]+0.26[Sb]+0.020[Sn]+0.013[As]。

   國內1Cr18Ni9Ti的(de)生(sheng)產實(shi)際表(biao)明,當鋼中的(de)鉛當量≤0.0084%時,鋼的(de)性能和(he)表(biao)面質量可滿足 GB 4273-92和(he)GB 1380-92技術條件(jian)的(de)要(yao)求。
