一、壓力容器焊(han)縫組焊(han)要求

   ①. 不(bu)宜采用十(shi)字焊(han)縫(feng)（低溫容器不(bu)得(de)采用十(shi)字焊(han)縫(feng)）。相鄰的(de)兩筒(tong)節間的(de)縱焊(han)縫(feng)和封頭拼接焊(han)縫(feng)與相鄰焊(han)縫(feng)應錯開(kai)，其焊(han)縫(feng)中心(xin)線間的(de)外(wai)圓弧長(chang)(chang)一般(ban)應大于(yu)鋼(gang)材厚度(du)的(de)3倍，且(qie)不(bu)小(xiao)于(yu)100mm。組裝的(de)筒(tong)體(ti)其最(zui)短(duan)筒(tong)節長(chang)(chang)度(du)不(bu)小(xiao)于(yu)300mm。

   ②. 容器內件與殼體焊接的(de)焊縫(feng)應(ying)盡量(liang)避開筒節間相(xiang)焊及圓筒與封頭相(xiang)焊的(de)焊縫(feng)。

   ③. 封頭如果(guo)是拼接(jie)后成形(xing)，其拼接(jie)焊(han)縫(feng)(feng)在(zai)成形(xing)前應(ying)打磨(mo)至與母材齊平。如果(guo)封頭由(you)成形(xing)瓣片和圓板對接(jie)拼制(zhi)成時，焊(han)縫(feng)(feng)方向只(zhi)允許是徑向和環向的(de)。各不相交焊(han)縫(feng)(feng)之間的(de)最小距離(li)應(ying)大(da)于(yu)(yu)鋼材厚(hou)度的(de)3倍(bei)，且(qie)不小于(yu)(yu)100mm。

   ④. 盡量避(bi)免在(zai)容(rong)器焊(han)(han)縫(feng)及其邊緣附近開(kai)(kai)孔(kong)(kong)。如(ru)必須開(kai)(kai)孔(kong)(kong)，則以開(kai)(kai)孔(kong)(kong)中心為圓(yuan)心，以1倍開(kai)(kai)孔(kong)(kong)直徑(jing)為半徑(jing)的圓(yuan)所包容(rong)的焊(han)(han)接接頭都(dou)需經射線(xian)或超聲無損檢測判定為合格。

   ⑤. 有耐腐蝕(shi)要求的不銹鋼以(yi)及復合鋼板，不得在耐腐蝕(shi)面采用硬印標記。與腐蝕(shi)介質接觸的焊縫應最后(hou)施(shi)焊。

   ⑥. 壓力容(rong)器(qi)的A、B類(lei)(lei)焊(han)接(jie)(jie)接(jie)(jie)頭，焊(han)后須按容(rong)器(qi)設(she)計(ji)制造標(biao)(biao)(biao)準及設(she)計(ji)圖樣要求(qiu)進行(xing)無(wu)損檢測(ce)（包(bao)括檢測(ce)標(biao)(biao)(biao)準、檢測(ce)比例、合格級(ji)別等）。當安全技術規范或設(she)計(ji)、制造驗收標(biao)(biao)(biao)準或設(she)計(ji)文件有規定時，還應(ying)對(dui)C、D類(lei)(lei)焊(han)接(jie)(jie)接(jie)(jie)頭，甚至包(bao)括A、B類(lei)(lei)焊(han)接(jie)(jie)接(jie)(jie)頭做滲透檢測(ce)。

二、錯邊(bian)量的(de)控制

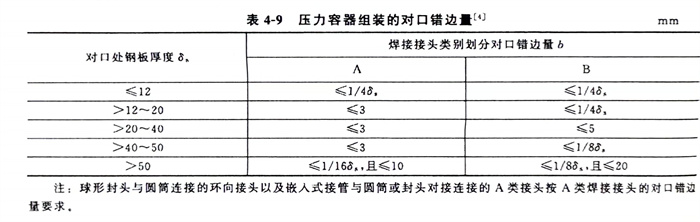

   控制錯邊量的目的是為了(le)減少接頭的應力集中及附加彎曲應力。壓力容器組(zu)裝(zhuang)的對口錯邊量應符合表4-9的規定。

   復合鋼(gang)板的對(dui)口錯(cuo)邊量以復層(ceng)(ceng)表面為(wei)基(ji)準，不(bu)(bu)論(lun)縱縫還是環(huan)縫，均(jun)不(bu)(bu)得大于覆層(ceng)(ceng)厚度的50％，且不(bu)(bu)大于2mm。
