采用(yong)混(hun)合氣體作(zuo)為保護氣體，具(ju)有下列優點：

  ①. 可以提高熔(rong)滴過渡(du)的穩定性。

  ②. 穩(wen)(wen)定陰極斑點(dian)，提高電弧燃燒(shao)的穩(wen)(wen)定性。

  ③. 增大電弧(hu)的(de)熱功(gong)率，改善焊(han)縫(feng)熔深形狀和表面形狀，使焊(han)縫(feng)能呈(cheng)圓滑過渡(du)，焊(han)縫(feng)的(de)余高適(shi)中。

   混合活性氣體(ti)是在(zai)氬(ya)氣的(de)基(ji)礎上加(jia)體(ti)積分數(shu)為(wei)0.5％～1％的(de)氧(yang)或加(jia)體(ti)積分數(shu)為(wei)1％～5％的(de)二氧(yang)化(hua)(hua)碳作(zuo)為(wei)保(bao)護(hu)(hu)氣體(ti)。這時，焊(han)(han)接(jie)過程比較穩定，焊(han)(han)絲(si)端部呈細熔(rong)滴過渡，焊(han)(han)縫(feng)成形有所改善。在(zai)生產上應(ying)用(yong)比較廣泛的(de)是在(zai)混合氣體(ti)保(bao)護(hu)(hu)下的(de)脈(mo)沖焊(han)(han)接(jie)工藝(yi)。奧氏體(ti)型(xing)不(bu)銹(xiu)鋼(gang)的(de)熔(rong)化(hua)(hua)極(ji)氣體(ti)保(bao)護(hu)(hu)一(yi)般(ban)采用(yong)細焊(han)(han)絲(si)，焊(han)(han)絲(si)熔(rong)化(hua)(hua)速度很快，電弧熱量(liang)集中。為(wei)了保(bao)證焊(han)(han)縫(feng)外(wai)表和內在(zai)質(zhi)量(liang)，用(yong)手工操作(zuo)焊(han)(han)不(bu)太(tai)可能達到這一(yi)目的(de)，廣泛應(ying)用(yong)的(de)還是機械操作(zuo)脈(mo)沖熔(rong)化(hua)(hua)極(ji)氣體(ti)保(bao)護(hu)(hu)焊(han)(han)。

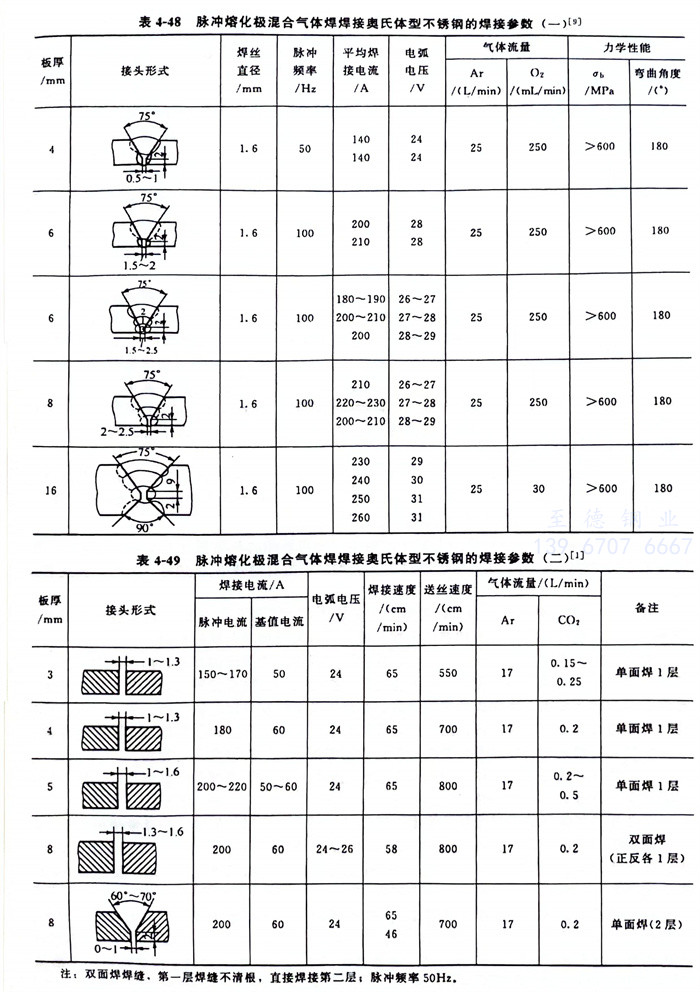

   焊接電源一般采用平特性，為直流正接連接。采用脈沖焊時，脈沖電源為平特性，維弧電源用平特性或降特性，仍為直流正極性。用脈沖熔化極混合氣體焊焊接奧氏體型不銹鋼的焊接參數見表4-48、表4-49。

   鎢(wu)極和熔化(hua)極氬弧焊焊接奧氏(shi)體型(xing)不(bu)銹鋼時，填充焊絲按表2-18、表2-19選(xuan)擇。
