浙江至德鋼(gang)業有限公司埋弧焊焊接30㎡奧氏體(ti)不銹鋼(gang)發酵(jiao)罐(guan)工程實例

一、技(ji)術條件(jian)

   材料(liao)為(wei)(wei)(wei)(wei)(wei)0Cr18Ni9Ti，厚度為(wei)(wei)(wei)(wei)(wei)10mm；筒體直徑(jing)為(wei)(wei)(wei)(wei)(wei)2400mm，長度為(wei)(wei)(wei)(wei)(wei)9896mm；工作(zuo)壓力(li)為(wei)(wei)(wei)(wei)(wei)0.25MPa，工作(zuo)介(jie)質為(wei)(wei)(wei)(wei)(wei)發酵液蒸氣；工作(zuo)溫度為(wei)(wei)(wei)(wei)(wei)145℃。

二、焊接規(gui)范

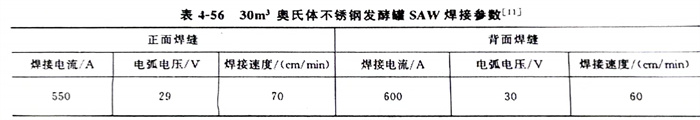

   采用I形坡(po)口，坡(po)口間隙為4mm，坡(po)口及(ji)兩(liang)側50mm范圍內及(ji)焊(han)絲(si)應清理干凈(jing)，不得有油污及(ji)雜(za)質(zhi)；焊(han)絲(si)為H0Cr21Ni10，焊(han)絲(si)直(zhi)徑(jing)為Φ4.0mm；焊(han)劑為HJ260，焊(han)劑烘焙(bei)溫度(du)為250℃，保溫2h；電源與極性為直(zhi)流反接；焊(han)接參數(shu)見表(biao)4-56。

   為防止475℃脆化及(ji)。脆性相析(xi)出(chu)，焊(han)接過(guo)程中，采(cai)用反面吹風及(ji)正面水冷的措施，快速冷卻焊(han)縫。

   產(chan)品和產(chan)品焊(han)接(jie)試(shi)(shi)板(ban)(ban)焊(han)后(hou)進(jin)行焊(han)縫外觀(guan)檢(jian)查，外觀(guan)合(he)格后(hou)對產(chan)品A類、B類接(jie)頭(tou)20％的(de)X射線檢(jian)測(ce)(ce)，產(chan)品焊(han)接(jie)試(shi)(shi)板(ban)(ban)進(jin)行100％的(de)X射線檢(jian)測(ce)(ce)，且(qie)射線底片透照質(zhi)量不低于AB級，接(jie)頭(tou)質(zhi)量符(fu)合(he)JB4730-1994《壓(ya)力容(rong)器無損檢(jian)測(ce)(ce)》I級要求(qiu)。同時對現場(chang)施焊(han)工(gong)藝(yi)進(jin)行檢(jian)查；對產(chan)品焊(han)接(jie)試(shi)(shi)板(ban)(ban)進(jin)行力學性能(neng)試(shi)(shi)驗，合(he)格后(hou)進(jin)行整體(ti)水壓(ya)試(shi)(shi)驗（水的(de)氯離子含量不大于25mg／L），試(shi)(shi)驗壓(ya)力為0.31MPa。

  注：JB 4730-1994《壓力容器無損檢(jian)測(ce)》標準現已改為JB／T 4730-2005《承壓種(zhong)設備(bei)無損檢(jian)測(ce)》。
