1. 管間跨接(jie)

  ①. 管道(dao)通過法(fa)(fa)(fa)蘭(lan)連(lian)接(jie)(jie)(jie)、焊接(jie)(jie)(jie)和(he)螺紋(wen)連(lian)接(jie)(jie)(jie)等方式與(yu)設(she)備相連(lian)，對(dui)于法(fa)(fa)(fa)蘭(lan)連(lian)接(jie)(jie)(jie)，一(yi)般情況下是法(fa)(fa)(fa)蘭(lan)通過螺栓、螺母的連(lian)接(jie)(jie)(jie)可(ke)將靜電導走，并不需要(yao)另做(zuo)法(fa)(fa)(fa)蘭(lan)跨接(jie)(jie)(jie)線設(she)計。在螺栓連(lian)接(jie)(jie)(jie)處，如果導電效果不良時，可(ke)在法(fa)(fa)(fa)蘭(lan)螺栓上增(zeng)設(she)金屬齒型墊(dian)片的方法(fa)(fa)(fa)加以(yi)解決(jue)，見(jian)圖15.10。

  ②. 當工藝物料有(you)特殊要(yao)求或法(fa)蘭連接(jie)(jie)的管道系統是絕(jue)緣狀態，法(fa)蘭的跨接(jie)(jie)線(xian)就要(yao)進行設(she)計，以確保(bao)靜電能迅速通過法(fa)蘭跨接(jie)(jie)線(xian)傳導至設(she)備接(jie)(jie)地(di)板導走。對(dui)于管道與設(she)備管口(kou)相連處的法(fa)蘭跨接(jie)(jie)由于其管口(kou)一般沒有(you)接(jie)(jie)地(di)板，管口(kou)端跨接(jie)(jie)線(xian)纏在螺(luo)栓(shuan)上(shang)用(yong)(yong)螺(luo)母壓緊(jin)，必(bi)要(yao)時加用(yong)(yong)金屬齒形墊片。

  ③. 有靜電(dian)接(jie)地要求的管道，各段管子(zi)(zi)間應導電(dian)。當金屬法(fa)蘭用(yong)金屬螺(luo)栓或卡子(zi)(zi)緊固(gu)時(shi)，當每(mei)對(dui)法(fa)蘭或螺(luo)紋接(jie)頭間電(dian)阻值超過0.03Ω時(shi)，應設導線跨接(jie)。

   跨接線采用(yong)截(jie)面(mian)積(ji)大于6m㎡的銅芯(xin)軟絞線。接地(di)銅線推薦使用(yong)電(dian)氣專業常用(yong)的多股銅芯(xin)聚氯乙(yi)烯絕緣電(dian)線，截(jie)面(mian)積(ji)6m㎡、16m㎡或25m㎡電(dian)線以及Φ6mm圓鋼等。

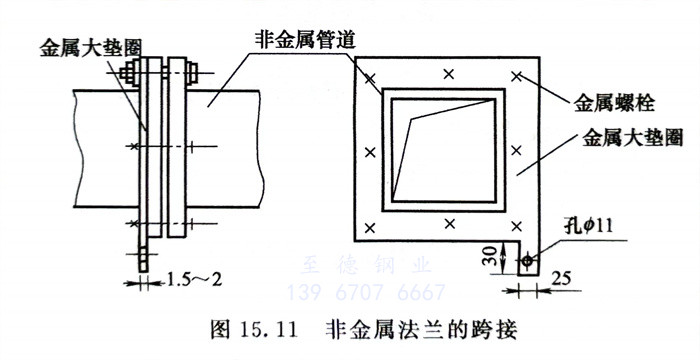

  ④. 塑料等(deng)非金(jin)屬(shu)(shu)法蘭用金(jin)屬(shu)(shu)螺(luo)栓緊固連(lian)接(jie)，可加金(jin)屬(shu)(shu)大墊圈(quan)，使所有螺(luo)栓均(jun)相接(jie)在一(yi)起，然后再引(yin)出去接(jie)地。跨接(jie)示意圖(tu)見圖(tu)15.11。

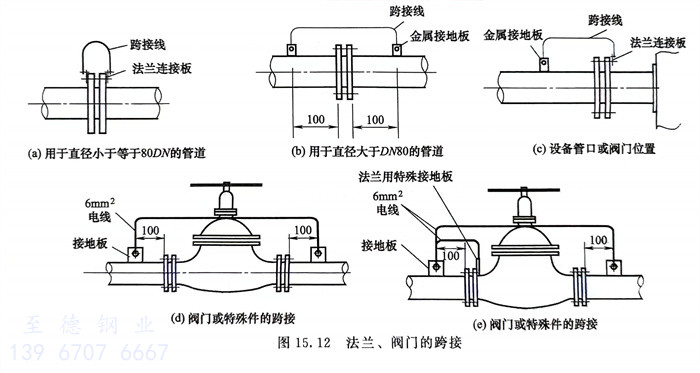

  ⑤. 法蘭、閥門的(de)跨(kua)接方(fang)式見圖15.12。

2. 管際跨接(jie)

  ①. 平(ping)行管(guan)道(dao)凈(jing)距離小于100mm時，每隔20米(mi)加(jia)跨接線。

  ②. 交叉管道凈(jing)距(ju)離(li)小于100mm時，加跨(kua)接(jie)線。

  ③. 管(guan)道凈(jing)距離大于100mm時按獨(du)立管(guan)線(xian)處理。

  ④. 跨接線(xian)(xian)采用截面積大于(yu)6m㎡的銅(tong)芯軟絞線(xian)(xian)。

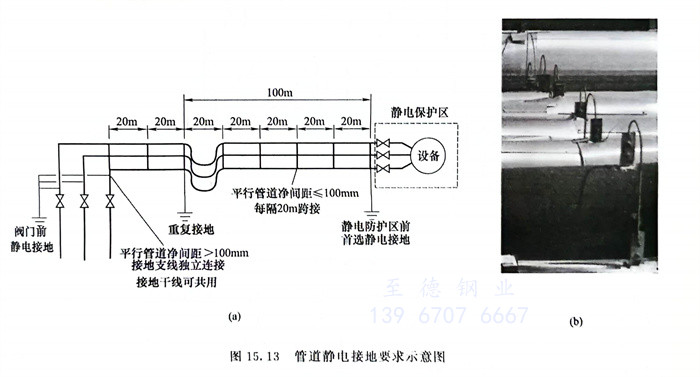

  管(guan)道靜(jing)電接地(di)要求(qiu)如圖15.13所示。
