04Cr13Ni5Mo是含鉬馬氏(shi)體不銹(xiu)鋼，由于碳含量較低，且含有5％的鎳（質量分數），其耐蝕性較好。在Cr13型不銹鋼中，其耐蝕性最好，加工成形性優良，焊接性良好，適用于大斷面尺寸要求焊接性良好的情況，如大型水電站水輪機的轉輪和轉輪下環等。
一、化學成(cheng)分

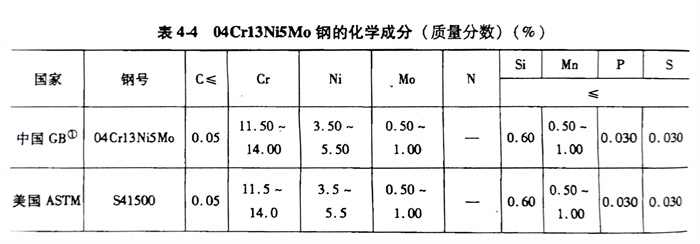

化學成(cheng)分見表4-4。
二、熱(re)加工(gong)

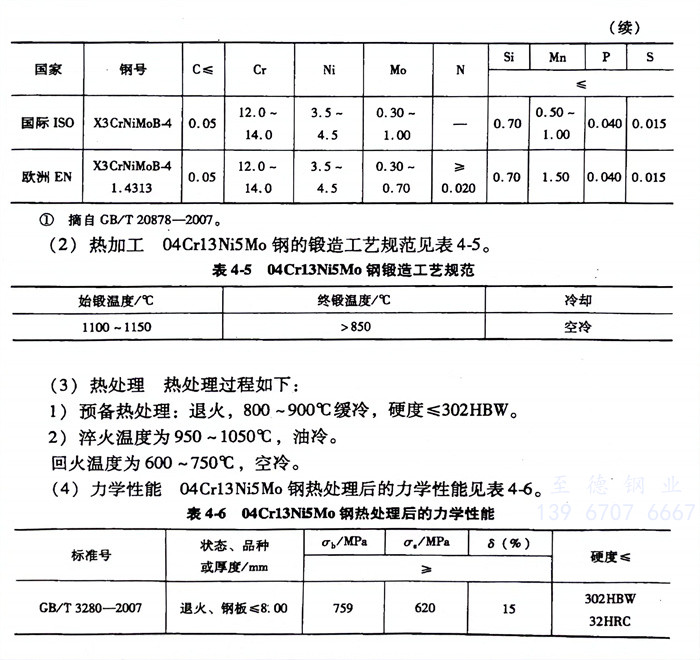

04Cr13Ni5Mo鋼的鍛造工藝規范見表4-5。
三、熱處理
熱處理(li)過程如下：
1. 預備熱(re)處理：退火，800～900℃緩冷(leng)，硬度(du)≤302HBW。
2. 淬火溫度為950～1050℃，油冷。
回火溫度為600～750℃，空冷。
四(si)、力學性(xing)能
04Cr13Ni5Mo鋼熱處理后(hou)的力學性能見(jian)表(biao)4-6。
