108Cr14Mo4V 不銹鋼是一種高碳高鉻馬(ma)氏體不(bu)銹鋼，經淬火、回火后具有高硬度、高耐磨性和良好的耐蝕性，高溫硬度也較高。該鋼適宜制造在腐蝕環境和強氧化氣氛中工作的軸承、醫用手術刀具和塑料模具等。

一、化學成分(fen)

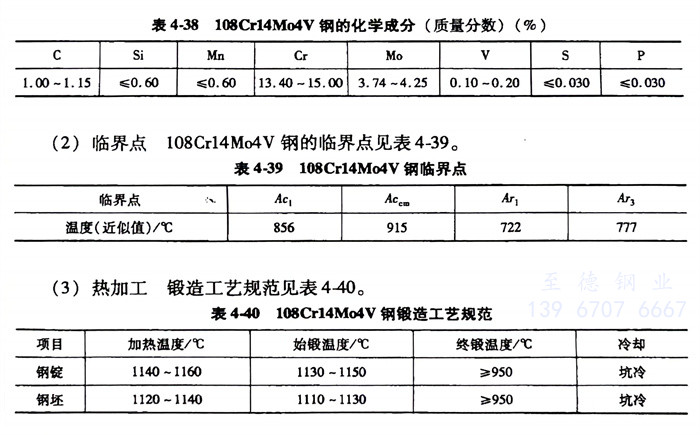

   108Cr14Mo4V 不銹(xiu)鋼的化學成分見表4-38。

二、臨界(jie)點(dian)

   108Cr14Mo4V 不銹鋼的臨界點見表4-39。

三、熱加工

   108Cr14Mo4V 不(bu)銹(xiu)鋼鍛造工藝規范見表4-40。

四、預(yu)備(bei)熱處理(li)

   退火：加熱(re)溫(wen)度為880～1000℃，保溫(wen)4～6h；爐(lu)冷至(zhi)600℃保溫(wen)2～5h，出爐(lu)空冷，硬(ying)度為197～241HBW。

五、淬火及回火

   108Cr14Mo4V 不銹鋼淬火溫度為1100～1120℃，油冷，硬度≥58HRC。回火溫度為500～525℃，保溫2h，回火4次，硬度為61～63HRC。

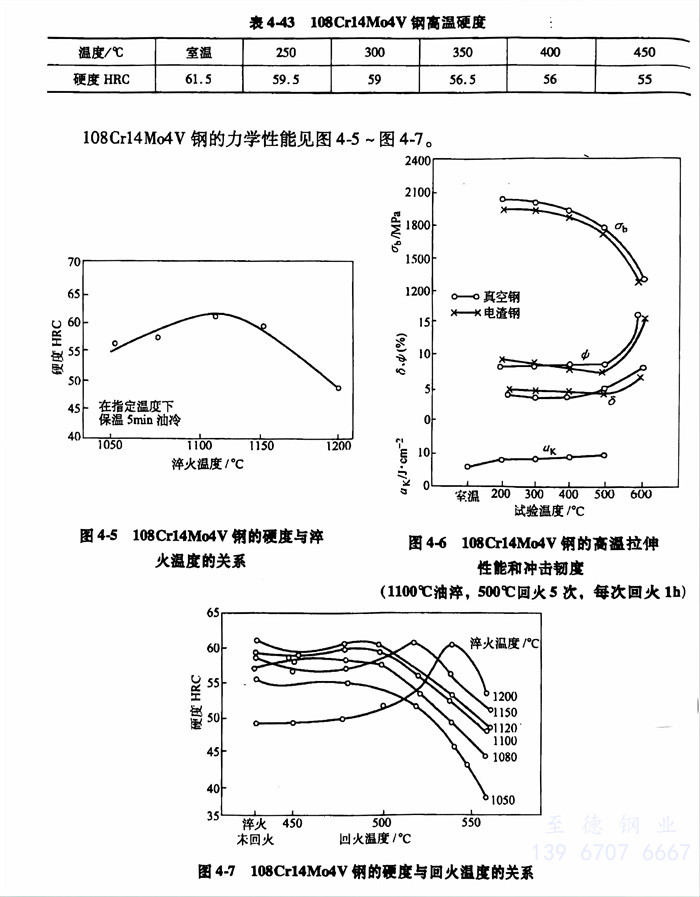

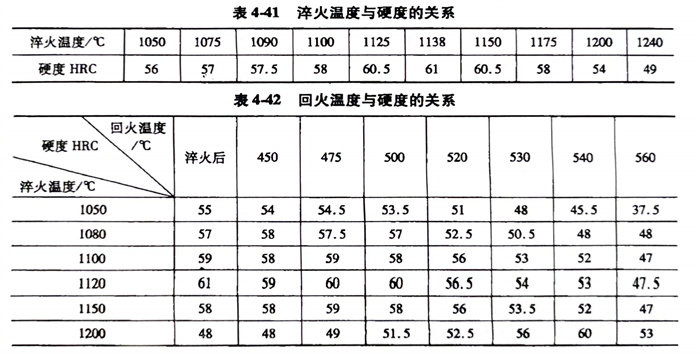

   淬火溫(wen)度(du)、回火溫(wen)度(du)與硬度(du)的關系(xi)分別見表(biao)(biao)4-41、表(biao)(biao)4-42。108Cr14Mo4V 不(bu)銹鋼高溫(wen)硬度(du)見表(biao)(biao)4-43。
