108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼是馬(ma)氏(shi)體不銹鋼(gang)，由于碳含量（質量分數）高達0.95％～1.20％，在可硬性不銹鋼(gang)中硬度最高，性能和用途類似于85Cr17（8Cr17）鋼，主要用于制作噴嘴和軸承等。

一、化學(xue)成分

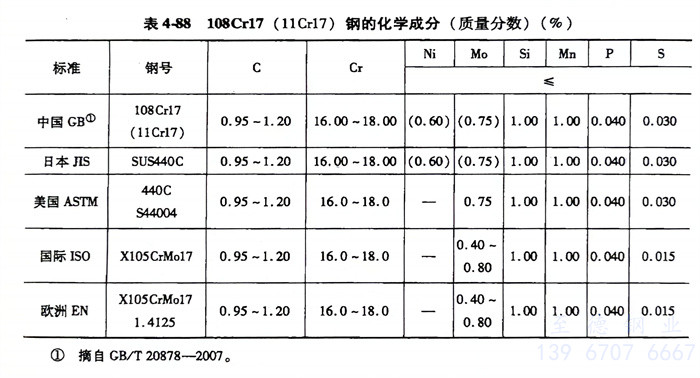

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼的化學成分見表4-88。

二、熱(re)加(jia)工

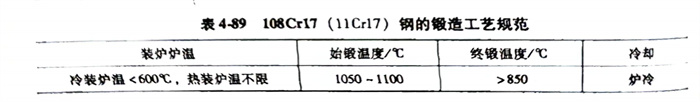

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼鍛造工藝規范見表4-89。

   應特別(bie)注意鋼(gang)的(de)(de)熱加工(gong)工(gong)藝，最好采用冷(leng)裝加熱（＜600℃），加熱速(su)度不宜(yi)太快(kuai)，尤其是在700℃以(yi)下時，同時應該(gai)控制較高的(de)(de)停鍛、軋(ya)溫(wen)度，并(bing)嚴格注意緩(huan)冷(leng)條件。

三、預備(bei)熱(re)處理(li)

  預(yu)備熱處(chu)理(li)的過程如(ru)下：

    1. 軟化退火(huo)：加熱溫度(du)為(wei)800～840℃，爐(lu)冷(leng)到500℃以下(xia)出(chu)爐(lu)空冷(leng)，退火(huo)組(zu)織為(wei)珠光體(ti)，硬度(du)≤269HBW。

    2. 完全退火：加熱溫度為840～920℃，爐冷(leng)，硬度≤269HBW。

四、淬火(huo)及回火(huo)

   108Cr17（11Cr17）、1.4125、S44004、440C不銹鋼(gang)淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
