Y108Cr17（Y11Cr17）不銹鋼是馬氏體型易切削不銹鋼，此鋼硫磷含量較高，改善了．108Cr17（11Cr17）不銹鋼的切削性能，用于制造自動車床上加工零部件。其性能基本和108Cr17（11Cr17）鋼相同。
一、化學(xue)成(cheng)分

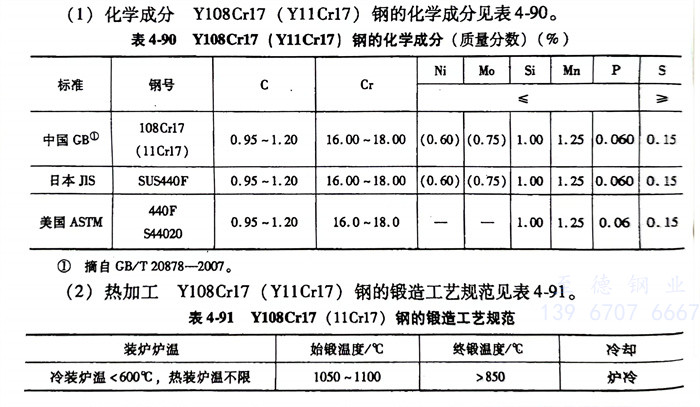

Y108Cr17（Y11Cr17）不銹鋼的化學成分見表4-90。
二(er)、熱加工
Y108Cr17（Y11Cr17）不銹(xiu)鋼的鍛造工藝規范見表(biao)4-91。
三(san)、預(yu)備(bei)熱處(chu)理
Y108Cr17（Y11Cr17）不銹鋼退火溫度：840～920℃，爐冷，退火后硬度≤269HBW。
四、淬火及回火
Y108Cr17（Y11Cr17）不(bu)銹鋼淬火溫度1010～1070℃，油冷，硬度≥58HRC；回火溫度160～180℃，空冷，硬度≥58HRC。
