14Cr11MoV（1Cr11MoV）不銹鋼是鉻鉬釩馬氏體不銹耐熱鋼，有較好的熱強性、組織穩定性、良好的減振性以及好的工藝性能、焊接性較好。可用于制造540℃以下汽輪機葉片、燃氣輪機葉片、增壓器葉片、透平葉片及導向葉片。

一、化(hua)學成分

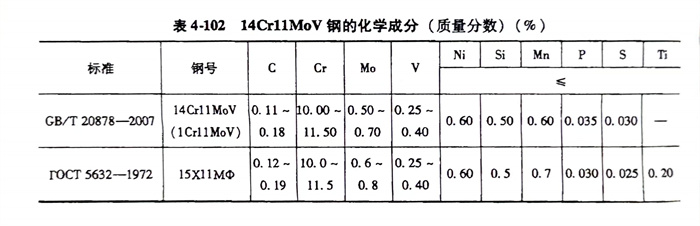

   14Cr11MoV（1Cr11MoV）不(bu)銹鋼的化學成分見表4-102。

二、熱(re)加工

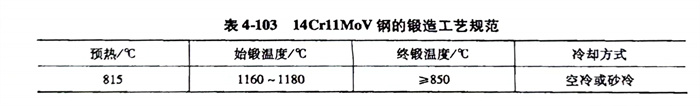

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼的鍛(duan)造工藝規范(fan)見表(biao)4-103。

三、預(yu)備熱處理

  預備熱處理的過程如下：

    1. 軟(ruan)化退火：750～800℃；爐冷。

    2. 完(wan)全(quan)退火：860～900℃；爐冷(leng)，退火后硬度≤200HBW。

四、淬(cui)火及回(hui)火

   14Cr11MoV（1Cr11MoV）不銹(xiu)鋼淬火溫度1030～1100℃，油(you)冷；回火溫度720～740℃，空冷（根據(ju)零(ling)件需要(yao)選擇回火溫度）。

五(wu)、力學性能

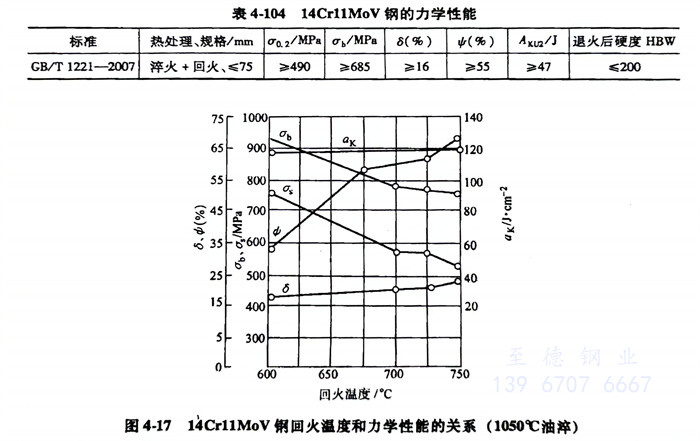

   14Cr11MoV（1Cr11MoV）不銹鋼(gang)的力(li)學性(xing)能見(jian)表4-104，14Cr11MoV鋼(gang)回火(huo)溫(wen)度和力(li)學性(xing)能的關系見(jian)圖4-17。

六、焊(han)接(jie)性

   14Cr11MoV（1Cr11MoV）不銹鋼焊接性尚好，施焊前應預熱到350～400℃，焊后冷卻到150℃以下，再在700℃以上高溫回火，不宜焊后直接回火，否則會降低焊縫及近焊縫金屬的韌性和塑性。
