15Cr12WMoV（1Cr12WMoV）不銹鋼是含鉻、鉬、鎢、釩的馬氏體不銹耐熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學成分

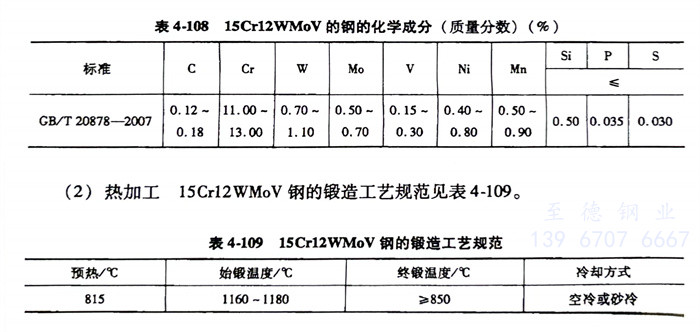

   15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼(gang)的化學成分見表4-108。

二、熱(re)加(jia)工

   15Cr12WMoV（1Cr12WMoV）不(bu)銹鋼(gang)的鍛造(zao)工藝(yi)規范見表4-109。

三、預備熱處(chu)理(li)

  預備熱處理的(de)過程如下：

    1. 軟化退(tui)火：750～800℃，緩冷(leng)。

    2. 完全退火：850～900℃，緩冷。

四、淬火及回(hui)火

   淬火溫度為(wei)1000～1050℃，油(you)冷(leng)；回火溫度為(wei)680～700℃，空冷(leng)或(huo)油(you)冷(leng)。

五、力學(xue)性(xing)能

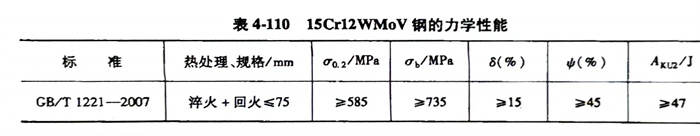

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力學性能見表(biao)4-110。
