一、焊前準備
馬氏體不銹鋼(gang)管焊前準備包括編制焊接工藝文件、坡口加工、預熱、施焊環境（溫度、濕度、風速等）、焊接設備、焊工資格、保溫措施、焊后熱處理等。
二、馬(ma)氏體不銹鋼管焊接(jie)方法與焊接(jie)工藝參數
馬氏體型不銹(xiu)鋼管焊(han)(han)接方法(fa)有焊(han)(han)條電弧焊(han)(han)、氣體保護(hu)焊(han)(han)和埋(mai)弧焊(han)(han)等。
1. 焊條電弧焊
它是馬氏體(ti)不銹鋼常用的一種焊接方法，焊接時采用大的熱輸入，即較大的焊接電流，緩慢的冷卻速度。
a. 焊接材料

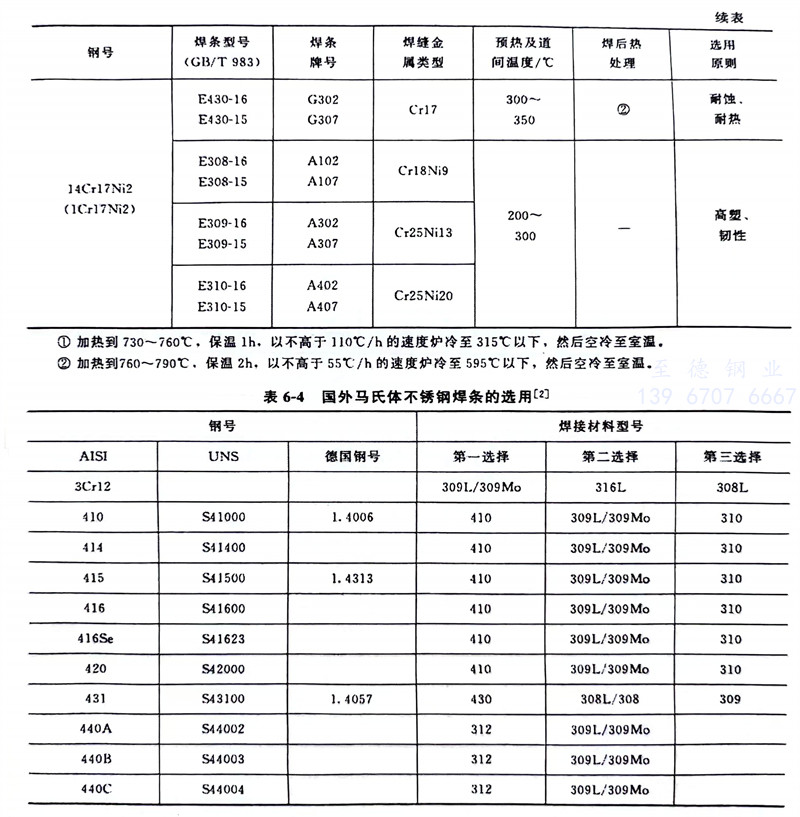

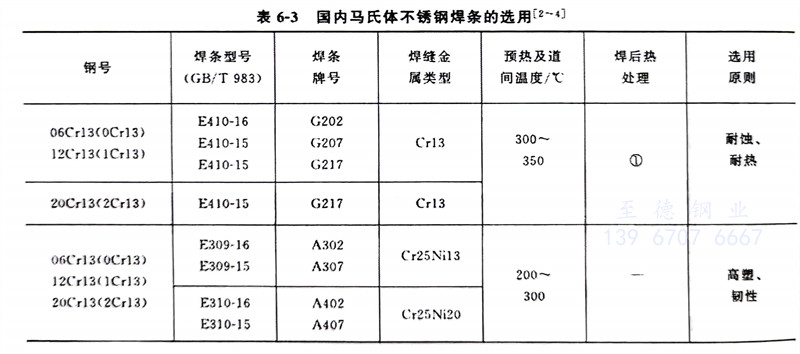

焊接材料一般(ban)采用(yong)與母材同材質的(de)低氫(qing)型(xing)焊條。如焊后不(bu)能(neng)熱處理(li)，則(ze)可選用(yong)抗裂性能(neng)好的(de)奧氏體鋼(gang)類(lei)型(xing)焊條。此時相(xiang)當于(yu)異種(zhong)鋼(gang)焊接，可運用(yong)舍夫勒(le)（Schaeffler）組(zu)織(zhi)圖、德龍(long)（Delong）組(zu)織(zhi)圖，合(he)理(li)選擇焊條，并嚴格(ge)控制母材對焊縫的(de)稀(xi)釋(shi)。國內(nei)馬氏體不(bu)銹鋼(gang)焊接用(yong)焊條見表(biao)6-3，國外馬氏體不(bu)銹鋼(gang)焊條的(de)選用(yong)見表(biao)6-4。
b. 焊接參數

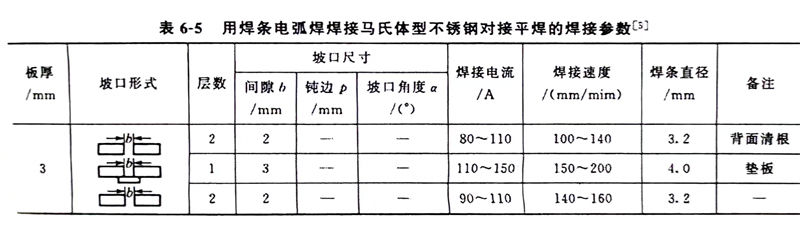

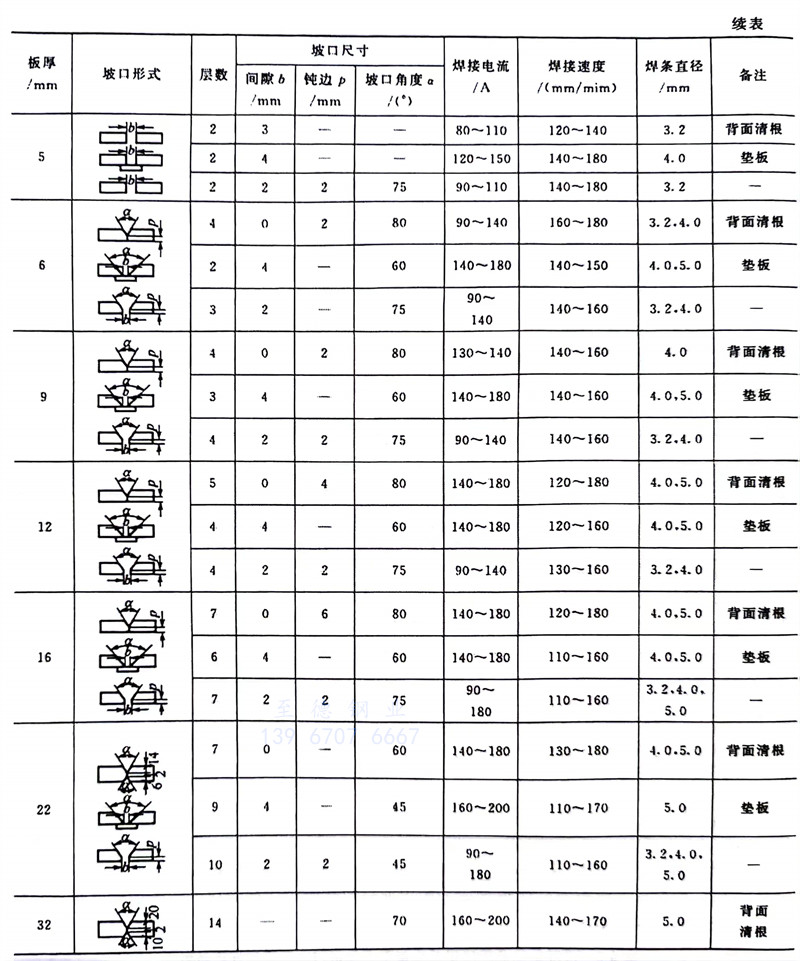

焊(han)(han)接(jie)(jie)時應選用較大的焊(han)(han)接(jie)(jie)電(dian)流，以(yi)增大熱輸入(ru)量，讓接(jie)(jie)頭緩慢冷卻。防止焊(han)(han)后(hou)接(jie)(jie)頭產生粗大硬脆(cui)的馬氏體(ti)和應力集中而導致接(jie)(jie)頭產生冷裂紋。焊(han)(han)條電(dian)弧焊(han)(han)焊(han)(han)接(jie)(jie)馬氏體(ti)型不銹鋼的焊(han)(han)接(jie)(jie)參數見(jian)表(biao)6-5。
2. 氣體保護(hu)焊
a. 非熔化極氬弧焊（TIG）

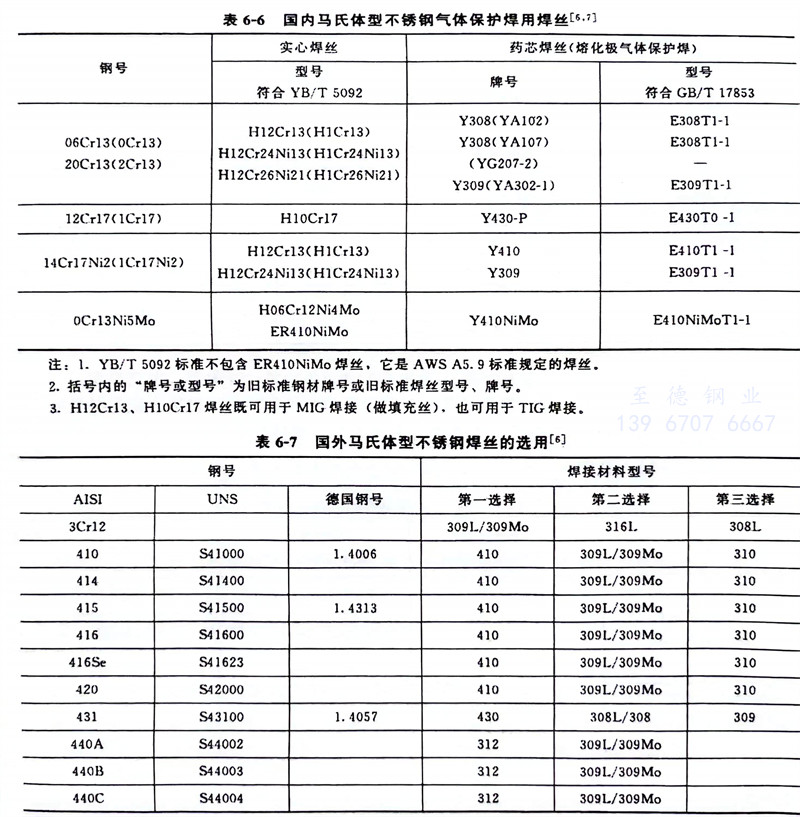

該焊(han)(han)(han)接(jie)方法焊(han)(han)(han)接(jie)質(zhi)量較好，常用(yong)于(yu)薄(bo)板(ban)焊(han)(han)(han)接(jie)或(huo)多層焊(han)(han)(han)打底焊(han)(han)(han)。電極極性采用(yong)直流正接(jie)。由(you)于(yu)裂(lie)紋傾向(xiang)小，薄(bo)板(ban)焊(han)(han)(han)前(qian)可不(bu)預熱(re)，厚(hou)板(ban)焊(han)(han)(han)前(qian)需預熱(re)到120～200℃。一般(ban)選用(yong)與(yu)母材成分(fen)和(he)組織(zhi)相近的焊(han)(han)(han)絲，以保(bao)證與(yu)母材匹配。國內馬氏體型不(bu)銹鋼焊(han)(han)(han)絲選用(yong)見表6-6，國外常見馬氏體型不(bu)銹鋼焊(han)(han)(han)絲選用(yong)見表6-7。
b. 二氧(yang)化(hua)碳(tan)氣(qi)體保護焊（MAG）
馬氏體型不銹鋼采用二氧化碳氣體保護焊時，其焊接接頭含氫量低，冷裂紋傾向比焊條電弧焊小，可用較低的預熱溫度焊接，但需進行預熱、后熱和焊后熱處理。焊接材料選用見表6-6、表6-7。表6-6中的Y308、Y309、Y410、Y410NiMo、Y430-P等藥芯不銹鋼焊絲均為熔化極氣體保護焊用焊絲，焊絲直徑有1.2mm、1.6mm兩種。上述藥芯焊絲焊接時須采用CO2氣體保護，氣體流量為20～25L／min。

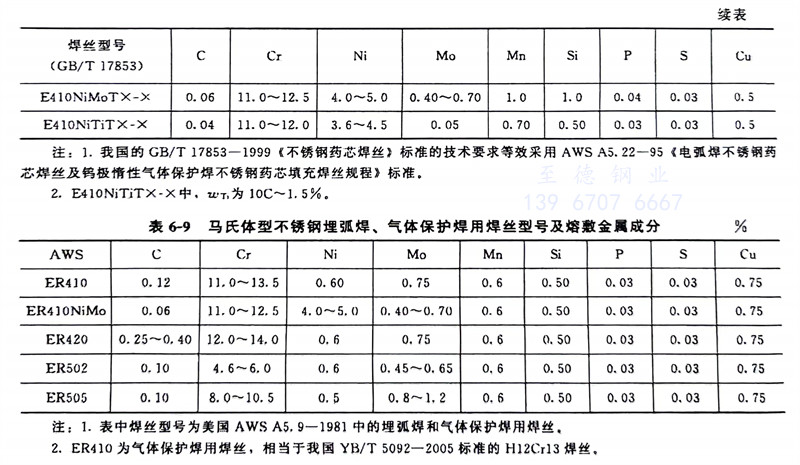

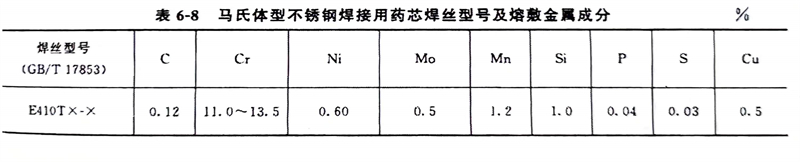

馬氏體型不(bu)(bu)銹鋼焊(han)(han)接用藥芯焊(han)(han)絲(si)型號及(ji)熔敷(fu)金(jin)屬(shu)成分(fen)見表6-8。馬氏體型不(bu)(bu)銹鋼埋(mai)弧焊(han)(han)、氣體保護焊(han)(han)用焊(han)(han)絲(si)型號及(ji)熔敷(fu)金(jin)屬(shu)成分(fen)見表6-9，其焊(han)(han)縫熔敷(fu)金(jin)屬(shu)成分(fen)與(yu)藥芯焊(han)(han)絲(si)熔敷(fu)金(jin)屬(shu)相(xiang)比較，除了Si、Cu、Mn含量有些區別(bie)外，其他合金(jin)元(yuan)素含量基本(ben)一致。
三(san)、埋弧焊

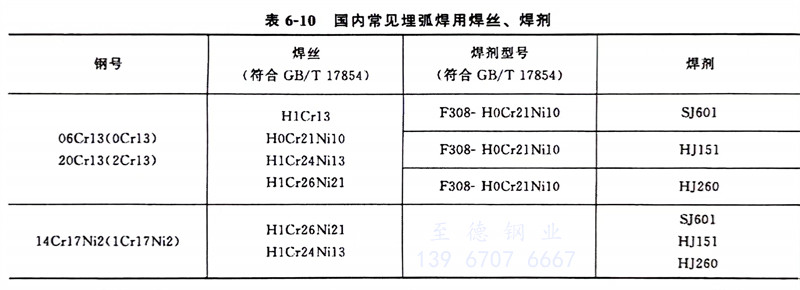

埋弧(hu)焊(han)(han)焊(han)(han)接(jie)材料可(ke)選用(yong)同質(zhi)或異質(zhi)焊(han)(han)縫的(de)焊(han)(han)接(jie)材料（和焊(han)(han)條電焊(han)(han)選用(yong)焊(han)(han)條的(de)原(yuan)則相同）。焊(han)(han)劑(ji)采(cai)用(yong)堿性焊(han)(han)劑(ji)，如SJ601 和HJ151。國內常(chang)見埋弧(hu)焊(han)(han)用(yong)焊(han)(han)絲(si)、焊(han)(han)劑(ji)見表6-10。
