022Cr25Ni6Mo2N（原習慣牌號為00Cr25Ni6Mo2N）已納入 GB/T 1220、GB/T 3280、GB/T 4237、GB/T 20878、GB/T21832、GB/T 21833等標準中。該牌號材料為尿素用鋼，包括鋼板、焊接鋼管、無縫鋼管等。化學成分見表7-1。該材料與國外接近的雙(shuang)相不銹鋼有日本的SUS329J1 不銹(xiu)鋼（日本在1972年將SUS329J1納入JIS標準），日本金屬NTKR-4  不銹鋼，英國的Zeron25不銹鋼（鑄），美國的7-MoPLVS 不銹鋼，美國ASTM A789M、ASTM A790標準中牌號為S31200 不銹鋼。

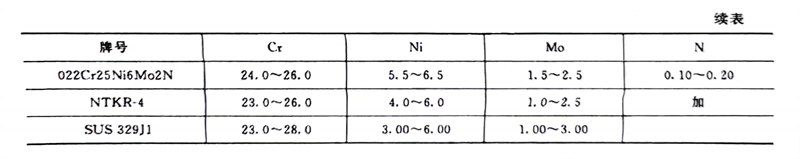

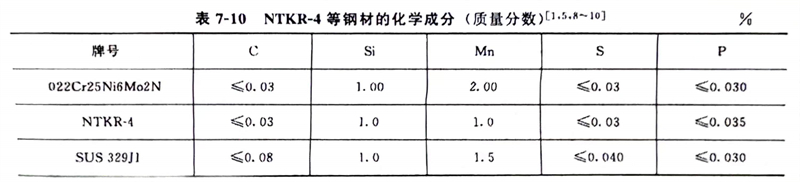

   022Cr26Ni5Mo2N、SUS 329J1 雙相(xiang)不(bu)銹鋼(gang)的耐腐蝕疲(pi)勞(lao)性能(neng)遠比(bi)(bi)316L（尿素級）鋼(gang)好，這對在低應力、低頻率(lv)交變載荷條件(jian)下工作的尿素甲(jia)銨(an)泵(beng)泵(beng)體選材有重要的參(can)考價值。為了便(bian)于比(bi)(bi)對，將中(zhong)國的022Cr26Ni6Mo2N，日本的SUS 329J1、NTKR-4等(deng)雙相(xiang)不(bu)銹鋼(gang)化學成分，列入表7-10中(zhong)。

   022Cr25Ni5Mo2N鋼中wMo為(wei)1％～3％，可(ke)提(ti)高雙相不銹(xiu)鋼耐點腐(fu)蝕(shi)和(he)縫(feng)隙腐(fu)蝕(shi)的能(neng)(neng)力，但(dan)是(shi)鉬的加(jia)入會使這(zhe)類鋼具有(you)(you)明顯的475℃脆性，也有(you)(you)。相形成的傾向。固溶溫(wen)度低于1000℃時，有(you)(you)可(ke)能(neng)(neng)出現。相脆化(hua)，將降低其沖(chong)擊(ji)韌性。

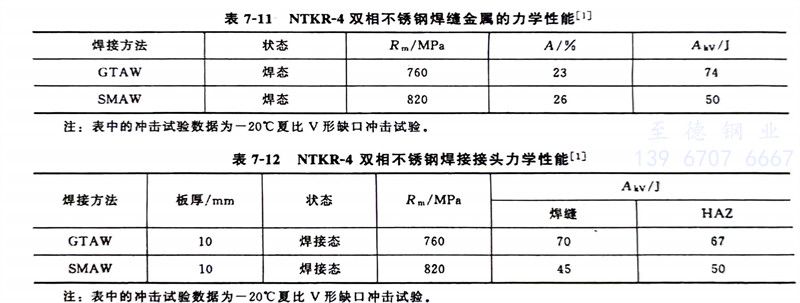

   NTKR-4等(deng)雙相不銹鋼焊縫金屬(shu)和焊接接頭力學性能分別見表7-11和表7-12。
