022Cr17Ni7、1.4318、S30103、301L不銹鋼是超低碳奧氏體型不銹鋼。由于碳含量低，所以更耐晶界腐蝕。焊后可以不進行熱處理。該鋼用于制造焊接后可不進行熱處理的零部件。

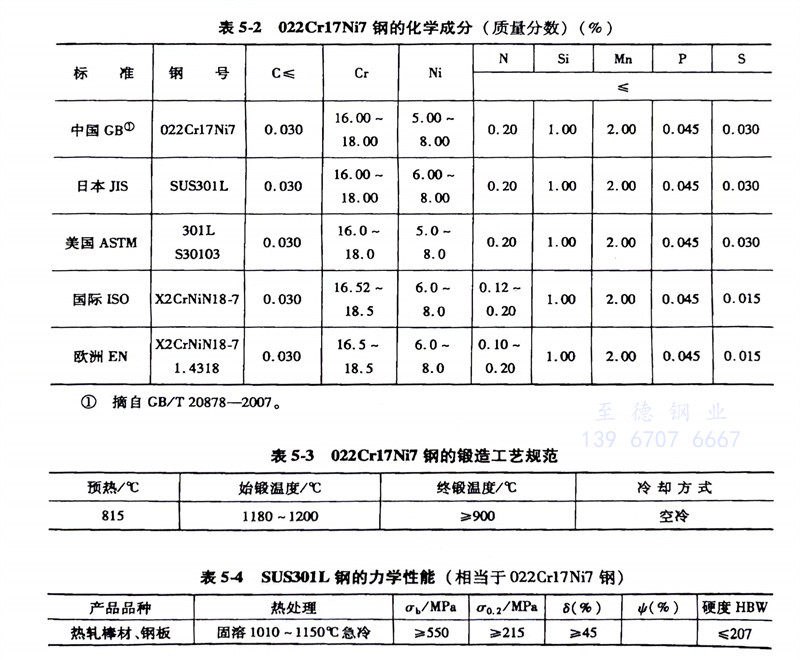

（1）化學成(cheng)分： 022Cr17Ni7、1.4318、S30103、301L不銹鋼的化(hua)學(xue)成分見(jian)表5-2。
（2）熱加工： 022Cr17Ni7、1.4318、S30103、301L不銹(xiu)鋼的鍛造工藝規范見表(biao)5-3。
（3）預備熱處理： 消除加工(gong)應(ying)力的退(tui)火(huo)溫度為300～350℃，保(bao)溫2h，空(kong)冷。
（4）固溶熱處理： 1010～1150℃快冷(leng)，硬度≤207HBW。
（5）力學性能：022Cr17Ni7、1.4318、S30103、301L不銹鋼的力(li)學性能見表5-4。
（6）耐(nai)蝕性(xing)： 由于碳含量很低，該鋼耐晶間腐蝕性好。
