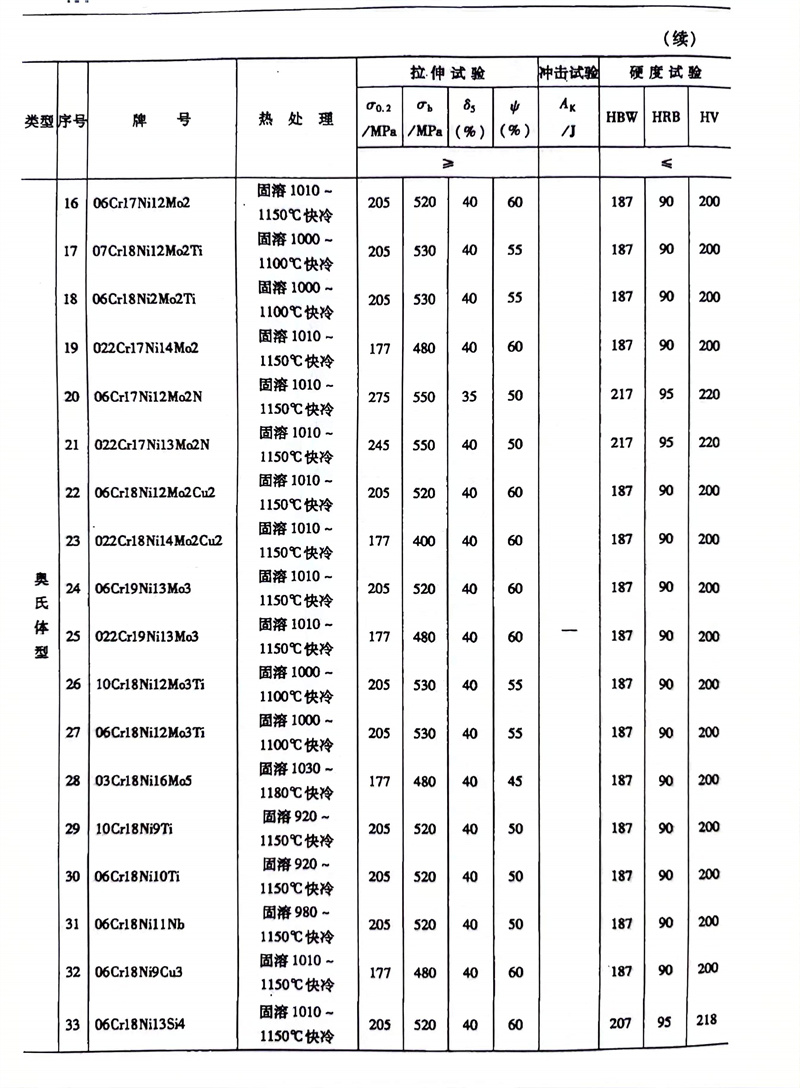

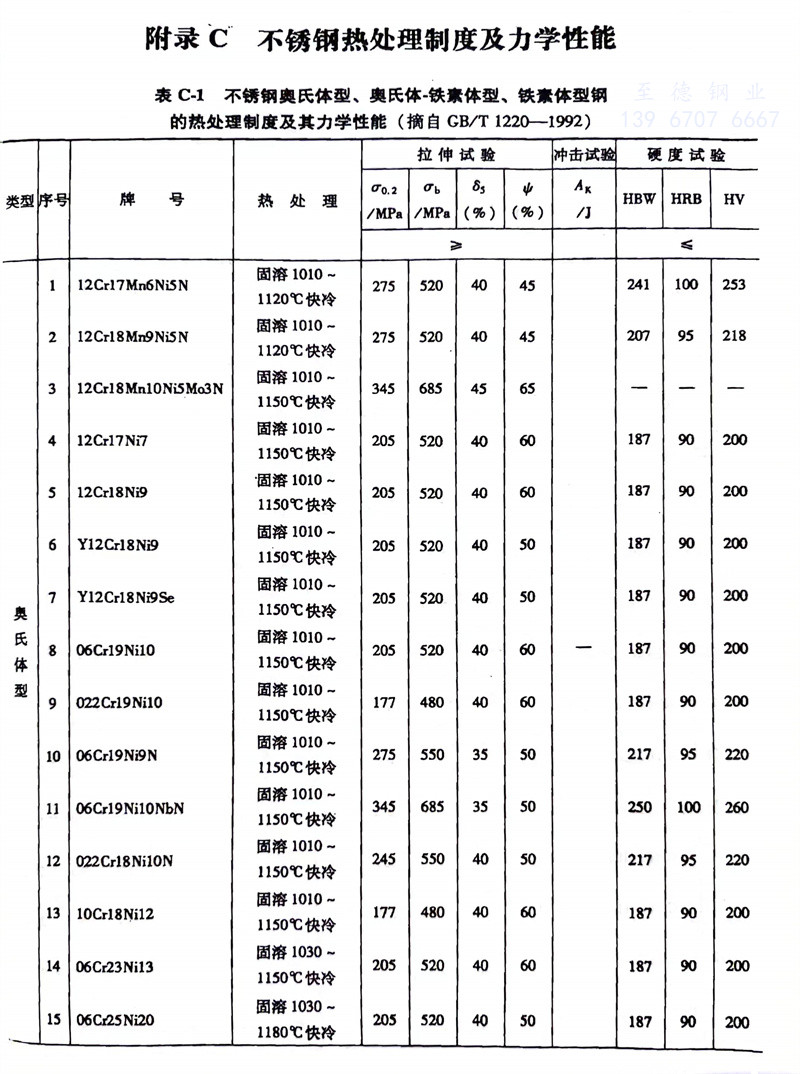

奧氏體不銹(xiu)鋼、雙相不銹(xiu)鋼、鐵素體不銹(xiu)鋼的熱處理制度及其力學(xue)性能對照表(biao)

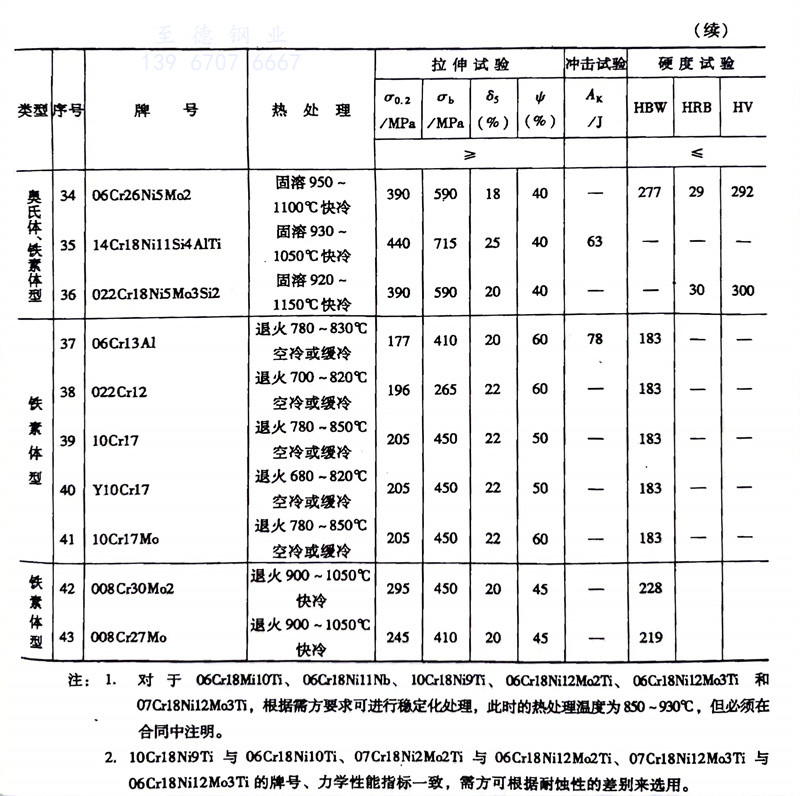

注: 1.對(dui)于 06Cr18Ni10Ti、06C18Ni11Nb、10Cr18Ni9Ti、06Cr18Ni12Mo2Ti、06Cr18Ni12Mo3Ti 和 07Cr18Ni12Mo3Ti，根據(ju)儒方要求可進行穩定化處理(li)(li),此時的熱處理(li)(li)溫(wen)度(du)為850~930℃,但必須(xu)在合同中(zhong)注明。
2. 10Cr18Ni9Ti 與(yu) 06Cr18Ni10Ti、07Cr18Ni2Mo2Ti 與(yu) 06Cri8Ni12Mo2Ti、07Cr18Ni12Mo3Ti 與(yu) 06Cr18Ni12Mo3Ti 的牌(pai)號、力學性能指標一致,需方可根據耐蝕性的差(cha)別來(lai)選用。
