不銹鋼表面存在(zai)的氧(yang)化(hua)皮(pi)結構致(zhi)密,與基體附著力強,在(zai)以后的鈍化(hua)、電鍍、著色等裝飾處理之前(qian)必須首(shou)先(xian)要清(qing)除干凈。前(qian)面我(wo)們已(yi)經介紹過機械法清(qing)除氧(yang)化(hua)皮(pi),但要徹底(di)清(qing)除比較(jiao)困難。因此要想較(jiao)好地清(qing)除氧(yang)化(hua)皮(pi),首(shou)先(xian)進(jin)(jin)行預(yu)處理使氧(yang)化(hua)皮(pi)疏(shu)松,然(ran)后再進(jin)(jin)行酸(suan)洗才易于(yu)除去。

1. 堿性硝酸鹽熔融法

   熔融鹽(yan)成(cheng)分: 氫氧化物87%(質(zhi)量分數),硝(xiao)酸鹽(yan)(硝(xiao)酸鈉) 13%(質(zhi)量分數)。鹽(yan)浴溫度:450~470℃。處(chu)理(li)時間:鐵素體(ti)不銹鋼為5min,奧氏體(ti)不銹鋼為30min。在處(chu)理(li)過程中,鉻的(de)氧化物與(yu)堿和(he)硝(xiao)酸鈉發生化學反應被(bei)除(chu)去。

   其工藝流程是: 蒸(zheng)氣除油→預熱(re)(150~250℃,時間(jian)為20~30min)→熔融(rong)鹽處理→水淬→熱(re)水洗。

2. 浸(jin)漬法處(chu)理

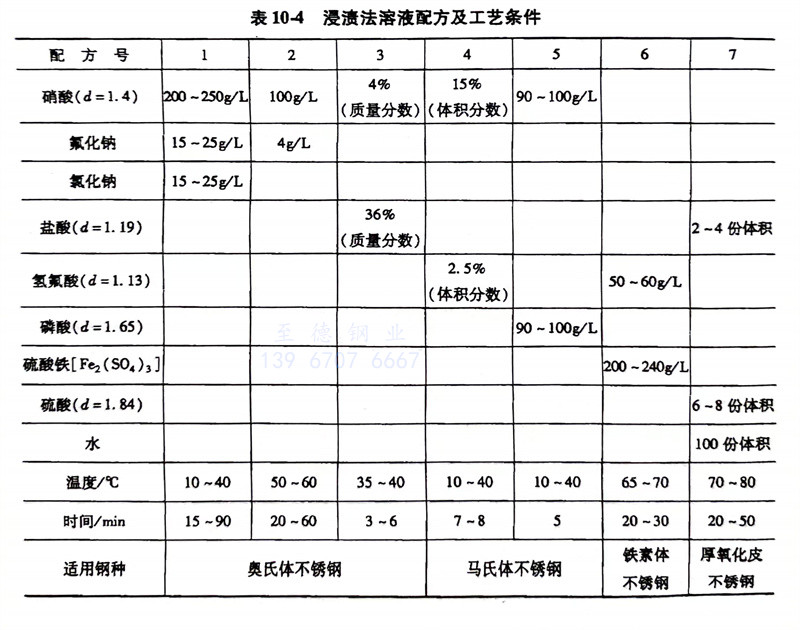

    為了使(shi)不銹鋼零件(jian)上的氧(yang)化皮松動,可(ke)直(zhi)接采用(yong)強酸進行浸漬預處(chu)理,并應嚴格控制浸漬時間和溫度。其溶液配(pei)方及(ji)工藝條件(jian)見表(biao)10-4。

3. 電(dian)化學(xue)處理

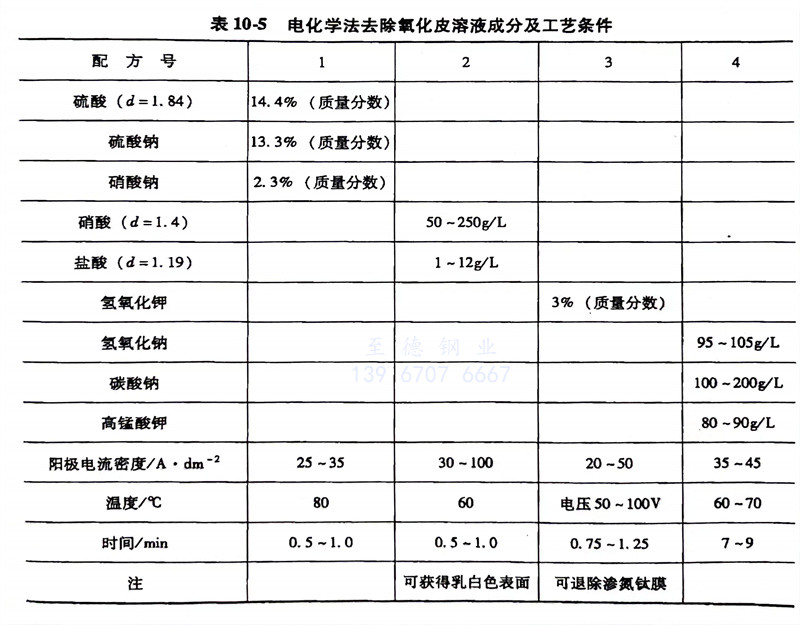

   利用(yong)電(dian)化(hua)學溶解及電(dian)極上析出氣泡的(de)作(zuo)用(yong)剝離氧化(hua)皮。優點是速度快、腐(fu)蝕性小。其溶液(ye)成分及工藝條件見表10-5。
