不銹鋼在大氣或含氧的氛圍中高溫下暴露時，在其表面就形成氧化膜。氧化膜因厚度不同而呈現出不同的干涉色。經高溫加熱后，所見的顏色一般稱為回火色調。長時間被加熱發展成為較暗的色調的氧化膜，稱為氧化皮屑。

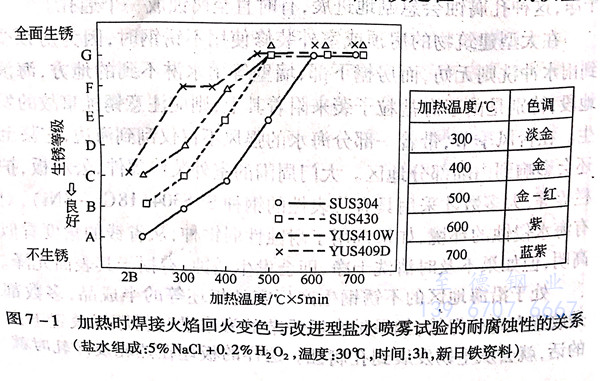

  在(zai)大氣中(zhong)(zhong)，由于加熱產生回(hui)火(huo)變色(se)與耐腐蝕(shi)性(xing)(xing)的(de)關系如圖(tu)7-1所(suo)示(shi)。試(shi)驗(yan)材料(liao)為 SUS304(18Cr-8Ni)、SUS430(18Cr)、YUS410W(12Cr)和(he)YUS409D(11Cr-0.2Ti).表面(mian)是(shi)2B精加工方式（退火(huo)→采取酸(suan)洗工藝除掉氧化(hua)薄膜→使用平整軋(ya)機（Skinmill)校平）為基準(zhun)，經300~700℃加熱后，使用5%NaCl+0.2%H2O2水溶(rong)液，溫度(du)30℃,進(jin)行3h噴(pen)霧后，按試(shi)驗(yan)材料(liao)表面(mian)的(de)生銹狀態，進(jin)行耐腐蝕(shi)性(xing)(xing)評(ping)價。隨(sui)著(zhu)加熱溫度(du)的(de)上升，其色(se)調由淡(dan)金(jin)色(se)向藍(lan)紫色(se)轉變，從圖(tu)7-1的(de)結(jie)果可(ke)見，即便是(shi)在(zai)300℃的(de)淡(dan)金(jin)色(se)回(hui)火(huo)色(se)調中(zhong)(zhong)亦屬生銹。還可(ke)以看出，隨(sui)著(zhu)溫度(du)的(de)上升，任何鋼種(zhong)的(de)氧化(hua)都加快，到(dao)500℃時，試(shi)料(liao)的(de)含(han)鉻（Cr)量越(yue)高，越(yue)不易生銹，而到(dao)600℃時，變得(de)與含(han)鉻（Cr)量無關，這些鋼種(zhong)均(jun)全面(mian)生銹。

   在(zai)焊接時，如(ru)果使用(yong)氬（Ar)等惰(duo)性(xing)氣體進(jin)行充分的保護，則可(ke)以防止上述現象發生(sheng)(sheng)。當發生(sheng)(sheng)上述氧化物時，有必(bi)要進(jin)行磨削(xue)或酸洗，將(jiang)氧化物完全(quan)除掉。
