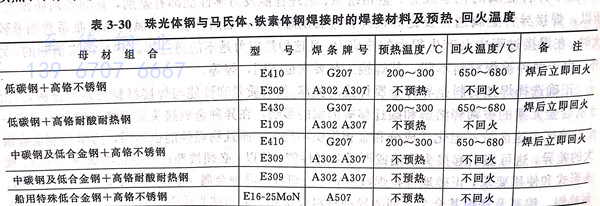

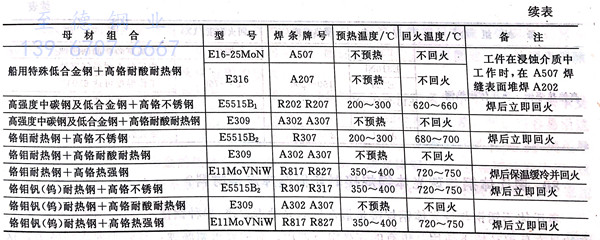

珠光(guang)體(ti)(ti)(ti)鋼(gang)(gang)(gang)與鐵素(su)(su)體(ti)(ti)(ti)鋼(gang)(gang)(gang)進行異種(zhong)鋼(gang)(gang)(gang)焊(han)接(jie)時，通(tong)常(chang)即可選(xuan)(xuan)用(yong)珠光(guang)體(ti)(ti)(ti)鋼(gang)(gang)(gang)焊(han)接(jie)材料(liao)，又可能選(xuan)(xuan)用(yong)鐵素(su)(su)體(ti)(ti)(ti)焊(han)接(jie)材料(liao)。當珠光(guang)體(ti)(ti)(ti)鋼(gang)(gang)(gang)與Cr12%型鋼(gang)(gang)(gang)焊(han)接(jie)時，如(ru)果采用(yong)珠光(guang)體(ti)(ti)(ti)鋼(gang)(gang)(gang)焊(han)接(jie)材料(liao)就容(rong)易在熱影(ying)響區產(chan)生裂(lie)紋，而采用(yong)鐵素(su)(su)體(ti)(ti)(ti)焊(han)接(jie)材料(liao)就能基本上防止這類裂(lie)紋的(de)產(chan)生。由于電弧的(de)強烈攪(jiao)拌(ban)作用(yong)，這種(zhong)焊(han)接(jie)接(jie)頭的(de)過渡層在焊(han)后冷卻(que)過程中可能產(chan)生淬硬馬(ma)氏體(ti)(ti)(ti)組織，所以這類異種(zhong)鋼(gang)(gang)(gang)焊(han)接(jie)時，不僅(jin)需(xu)要(yao)預熱，而且需(xu)要(yao)焊(han)后緩冷或及時回火處理。當不能進行預熱或回火處理時，也可選(xuan)(xuan)用(yong)奧氏體(ti)(ti)(ti)不銹鋼(gang)(gang)(gang)焊(han)接(jie)材料(liao)。珠光(guang)體(ti)(ti)(ti)鋼(gang)(gang)(gang)與馬(ma)氏體(ti)(ti)(ti)、鐵素(su)(su)體(ti)(ti)(ti)鋼(gang)(gang)(gang)焊(han)接(jie)時的(de)焊(han)接(jie)材料(liao)及預熱、回火溫(wen)度(du)見表3-30。
