一、焊接三通展開圖(tu)

1. 等徑(jing)直角(jiao)三通(tong)展開圖

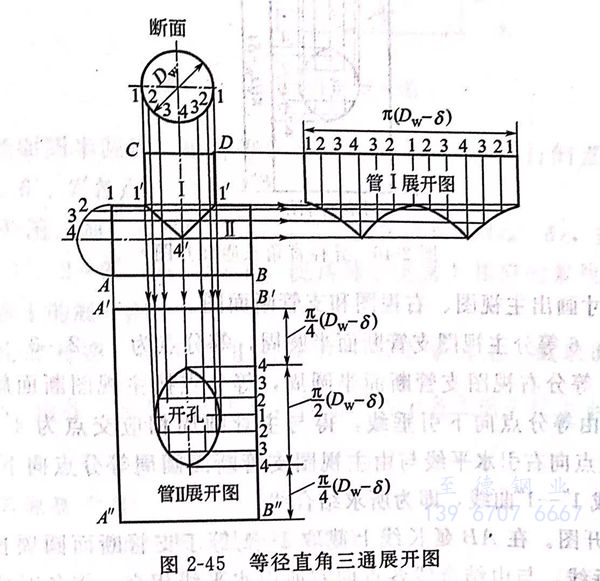

  圖(tu)2-45為(wei)等徑(jing)直(zhi)角三通展開(kai)圖(tu)，其作(zuo)圖(tu)步(bu)驟(zou)如下。

 ①. 按已知(zhi)尺寸畫(hua)出主視圖和斷面圖，由于兩(liang)(liang)管直(zhi)徑相等，其(qi)結合線(xian)為兩(liang)(liang)管邊線(xian)交(jiao)點與(yu)軸線(xian)交(jiao)點的連線(xian)，可直(zhi)接畫(hua)出。

 ②. 6等(deng)分管Ⅰ斷面半圓周，等(deng)分點(dian)為1、2、3、4、3、2、1.由等(deng)分點(dian)引下(xia)垂線，得與結合線1'-4'-1'交(jiao)點(dian)。

 ③. 畫管(guan)(guan)Ⅰ展開圖(tu)。在CD延長線(xian)上取(qu)1-1等(deng)于管(guan)(guan)Ⅰ斷面圓周長度，并12等(deng)分。由(you)各等(deng)分點(dian)(dian)向下(xia)引(yin)垂線(xian)，與由(you)結合線(xian)各點(dian)(dian)向右所引(yin)的水平線(xian)相交，將(jiang)各對應交點(dian)(dian)連成曲線(xian)，即得所求管(guan)(guan)Ⅰ展開圖(tu)。

 ④. 畫管Ⅱ展(zhan)(zhan)開圖(tu)(tu)。在主視圖(tu)(tu)正下(xia)方畫一長方形(xing)，使其(qi)長度等(deng)(deng)于(yu)圓(yuan)(yuan)管斷面(mian)周(zhou)長，寬等(deng)(deng)于(yu)主視圖(tu)(tu)AB。在B'B”線(xian)上取(qu)4-4等(deng)(deng)于(yu)斷面(mian)1/2圓(yuan)(yuan)周(zhou)。6等(deng)(deng)分4-4,等(deng)(deng)分點(dian)為4、3、2、1、2、3、4,由(you)各(ge)等(deng)(deng)分點(dian)向左(zuo)引水平線(xian)，與由(you)主視圖(tu)(tu)結合線(xian)各(ge)點(dian)向下(xia)所引的垂線(xian)相交，將(jiang)各(ge)對應交點(dian)連(lian)成曲(qu)線(xian)，即為管I開孔實(shi)形(xing)。A'B'B"A”即為所求管Ⅱ展(zhan)(zhan)開圖(tu)(tu)。

 ⑤. 等徑(jing)三通展(zhan)開(kai)(kai)圖(tu)壁厚處理 因(yin)為等徑(jing)三通的(de)連接不管(guan)是(shi)正交還是(shi)斜交，結合線的(de)投(tou)影都(dou)是(shi)直線，因(yin)此都(dou)按外(wai)徑(jing)放樣(yang)，開(kai)(kai)孔的(de)展(zhan)開(kai)(kai)也按外(wai)徑(jing)計算。

 2. 異徑直角三通展(zhan)開圖

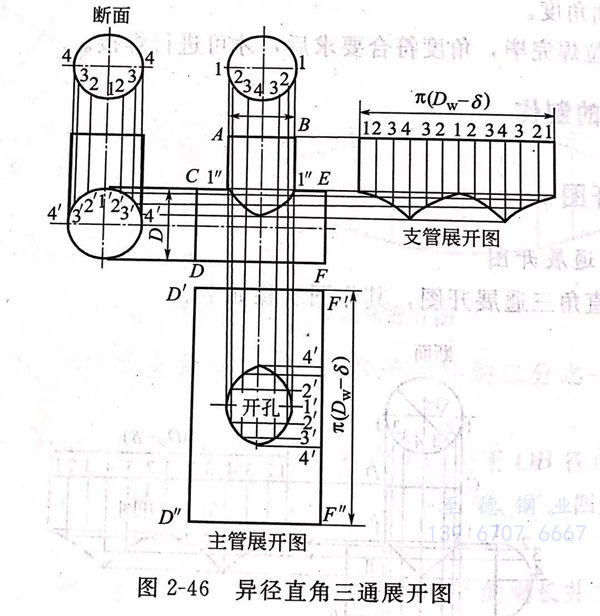

  圖2-46為異徑直角三通(tong)展開圖，其作圖步(bu)驟如下。

  ①. 按(an)已知尺寸畫出主視(shi)圖、右視(shi)圖和(he)支管斷面圖。

  ②. 求結合(he)線。6等(deng)分(fen)主(zhu)視(shi)圖(tu)支管(guan)斷面(mian)半圓(yuan)(yuan)周(zhou)(zhou)，等(deng)分(fen)點(dian)(dian)為1、2、3、4、3、2、1,由等(deng)分(fen)點(dian)(dian)引下(xia)垂線；6等(deng)分(fen)右視(shi)圖(tu)支管(guan)斷面(mian)半圓(yuan)(yuan)周(zhou)(zhou)，等(deng)分(fen)點(dian)(dian)按主(zhu)視(shi)圖(tu)斷面(mian)旋轉90°,為4、3、2、1、2、3、4,由等(deng)分(fen)點(dian)(dian)向(xiang)(xiang)下(xia)引垂線，得與主(zhu)管(guan)圓(yuan)(yuan)周(zhou)(zhou)相(xiang)應交點(dian)(dian)為4'、3'、2'、1'、2'、3'、4'.再由各交點(dian)(dian)向(xiang)(xiang)右引水(shui)平線與由主(zhu)視(shi)圖(tu)支管(guan)斷面(mian)圓(yuan)(yuan)周(zhou)(zhou)等(deng)分(fen)點(dian)(dian)向(xiang)(xiang)下(xia)所引的垂線相(xiang)交，將各對應交點(dian)(dian)連(lian)成1"-1”曲(qu)線，即為所求結合(he)線。

 ③. 畫支管(guan)展開圖。在AB延長(chang)(chang)線(xian)上截取1-1等于支管(guan)斷面圓周長(chang)(chang)度，并(bing)12等分。由(you)等分點向下引垂線(xian)，與(yu)由(you)結合線(xian)各點向右所引水(shui)平線(xian)相交，將各對應交點連成光滑曲線(xian)，即得支管(guan)展開圖。

  ④. 畫主(zhu)管展(zhan)開(kai)(kai)圖(tu)(tu)。在CD、EF向下(xia)(xia)的(de)延長(chang)線上作一矩形，使其長(chang)等(deng)于主(zhu)管斷面(mian)圓周長(chang)，由中點(dian)1'向上和(he)向下(xia)(xia)對(dui)稱截取與右(you)視圖(tu)(tu)中12、23、34弧長(chang)相(xiang)(xiang)等(deng)的(de)線段，得(de)出各點(dian)向左引(yin)水平線，與由主(zhu)視圖(tu)(tu)結合線各點(dian)向下(xia)(xia)所引(yin)垂線相(xiang)(xiang)交的(de)交點(dian)，將對(dui)應交點(dian)連(lian)成光滑曲(qu)線，即得(de)主(zhu)管開(kai)(kai)孔實(shi)形，D'F'F"D"即為主(zhu)管展(zhan)開(kai)(kai)圖(tu)(tu)。

  ⑤. 異(yi)徑(jing)(jing)三(san)通(tong)壁厚處理。不鏟坡(po)口(kou)的異(yi)徑(jing)(jing)三(san)通(tong)，支管(guan)按(an)內徑(jing)(jing)放(fang)樣，主管(guan)按(an)內徑(jing)(jing)放(fang)樣。如果管(guan)壁較(jiao)厚，支管(guan)要求兩(liang)面有坡(po)口(kou)時，則按(an)中徑(jing)(jing)放(fang)樣，而主管(guan)按(an)外徑(jing)(jing)放(fang)樣，但不管(guan)支管(guan)按(an)內徑(jing)(jing)或中徑(jing)(jing)放(fang)樣，支管(guan)展開(kai)長(chang)度則按(an)成(cheng)品(pin)管(guan)或卷板管(guan)來確定。主管(guan)切(qie)孔的展開(kai)長(chang)度按(an)外徑(jing)(jing)確定。

 3. 等徑斜三通展開圖

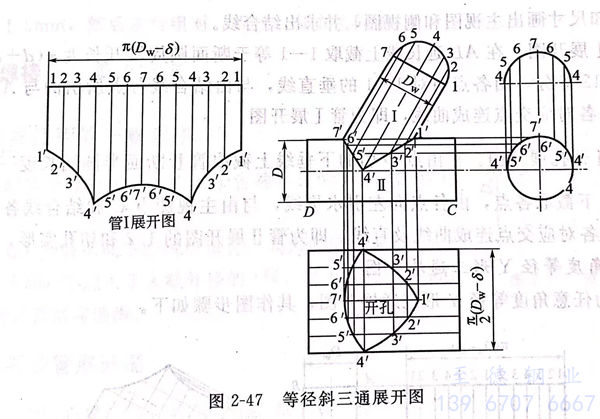

 圖(tu)2-47為等徑斜三通展(zhan)開圖(tu)，其作圖(tu)步驟如下。

 ①. 按(an)已知尺寸(cun)畫出(chu)主視圖和斷面圖。

 ②. 直接畫出等(deng)徑斜三通管的結合(he)線。

 ③. 6等分(fen)支管斷面(mian)圓半圓周，由各等分(fen)點引與支管中心線(xian)平行的(de)直線(xian)，交結合線(xian)于(yu)1'、2'、3'、4'、5'、6'、7各點。

 ④. 畫管Ⅰ的(de)展開圖。畫一水平線(xian)1-1等于斷面圓周(zhou)長(chang)，并12等分(fen)；由各(ge)等分(fen)點引下(xia)垂線(xian)1-1'、2-2'、···、1-1',使其等于支管上(shang)相應(ying)的(de)素線(xian)長(chang)度；用光(guang)滑曲線(xian)連接各(ge)點，即得管Ⅰ的(de)展開圖。

 ⑤. 畫管(guan)(guan)Ⅱ開(kai)(kai)孔(kong)展開(kai)(kai)圖。在由(you)(you)管(guan)(guan)Ⅱ右端點所引下垂(chui)線(xian)(xian)(xian)(xian)上，截(jie)取(qu)斷面圓半圓周長并6等分，由(you)(you)各點向左引水(shui)平線(xian)(xian)(xian)(xian)，與結合線(xian)(xian)(xian)(xian)上各點所引的下垂(chui)線(xian)(xian)(xian)(xian)相交，將各對應相交點連成曲線(xian)(xian)(xian)(xian)，即(ji)為(wei)管(guan)(guan)Ⅱ開(kai)(kai)孔(kong)實形。

 4. 異徑(jing)斜交三通展開圖

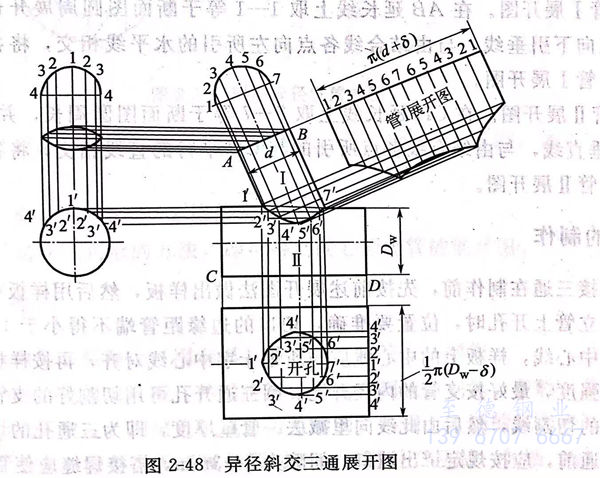

 圖(tu)2-48為(wei)異徑斜交(jiao)三(san)通展開圖(tu)，其作(zuo)圖(tu)步驟(zou)如下(xia)。

 ①. 按已(yi)知尺寸畫出主視圖和(he)側視圖，并求出結合線。

 ②. 畫(hua)管(guan)Ⅰ展(zhan)(zhan)開(kai)圖。在AB延(yan)長線上(shang)截(jie)取1-1等于斷面圓周(zhou)展(zhan)(zhan)開(kai)長度，并12等分，由各(ge)點引對1-1的(de)垂直(zhi)線，與由結(jie)合線各(ge)點所引的(de)與AB平行的(de)直(zhi)線相交(jiao)，將(jiang)各(ge)對應交(jiao)點連成曲線，即為管(guan)Ⅰ展(zhan)(zhan)開(kai)圖。

 ③. 畫管Ⅱ開孔展開圖(tu)。在由(you)點(dian)(dian)D引(yin)的下垂(chui)線(xian)(xian)上截取(qu)管Ⅱ斷面(mian)半圓周長度并由(you)中點(dian)(dian)1'上下截取(qu)各(ge)(ge)點(dian)(dian)，由(you)各(ge)(ge)點(dian)(dian)向左(zuo)引(yin)水平線(xian)(xian)，與由(you)主(zhu)視圖(tu)點(dian)(dian)C和結合線(xian)(xian)各(ge)(ge)點(dian)(dian)所引(yin)下垂(chui)線(xian)(xian)相交(jiao)，將各(ge)(ge)對應(ying)交(jiao)點(dian)(dian)連(lian)成曲線(xian)(xian)及(ji)直線(xian)(xian)，即為管Ⅱ展開圖(tu)的1/2和切孔實形。

 5. 任意角度(du)等徑Y型三(san)通展開圖(tu)

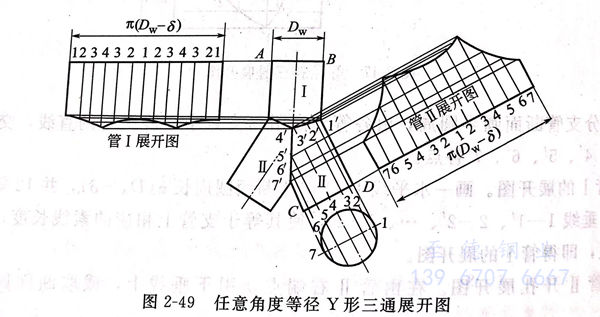

 圖2-49為(wei)任(ren)意角度等徑Y形(xing)三通(tong)展(zhan)開圖，其作圖步驟如下。

 ①. 按已知尺寸畫出主視圖(tu)和斷面圖(tu)。

 ②. 將斷面圖半圓周分成6等(deng)份，等(deng)分點為(wei)(wei)1、2、3、··、7.由各等(deng)分點向(xiang)上引管Ⅱ中(zhong)心線(xian)的平行(xing)線(xian)，與管I的結(jie)(jie)合線(xian)交(jiao)點為(wei)(wei)1'、2'、3'、4',與管Ⅱ的結(jie)(jie)合線(xian)交(jiao)點為(wei)(wei)4'、5'、6'、7'.

 ③. 畫管Ⅰ展(zhan)開圖(tu)。在AB延長線上取1-1等(deng)(deng)(deng)于斷面圖(tu)圓周展(zhan)開長度，并12等(deng)(deng)(deng)分，由各(ge)等(deng)(deng)(deng)分點(dian)向下引(yin)垂線，與由結合線各(ge)點(dian)向左(zuo)所引(yin)的水(shui)平(ping)線相交，將各(ge)對應交點(dian)連成曲線，即得出管Ⅰ展(zhan)開圖(tu)。

 ④. 畫管(guan)Ⅱ展開(kai)圖。在CD延長線上取7-7等(deng)于斷面(mian)圖圓周(zhou)長，并12等(deng)分(fen)，由各(ge)點(dian)引7-7的垂直(zhi)線，與(yu)由結合線各(ge)點(dian)所引的與(yu)CD平行(xing)的直(zhi)線相(xiang)交，將各(ge)對應交點(dian)連成曲線，即得出管(guan)Ⅱ展開(kai)圖。

二(er)、不銹鋼三通(tong)的制作

  各種焊接不銹鋼(gang)三(san)通在制作前，先按前述展開圖法做出樣板，然后用樣板在主管和支管上劃線切割。在立管上開孔時，位置要準確，切口的邊緣距管端不得小于100mm;在確定位置劃出十字中心線，樣板上的中心線應與所劃十字中心線對齊，再按樣板劃線切割。為了提高三通的強度，最好按支管的內徑開孔。圓三通開孔可用切割好的支管直接扣在主管上劃出三通孔的切割線，然后由此線向里減去一管壁厚度，即為三通孔的切割線。

  組(zu)對(dui)不銹鋼三通前，應(ying)按規定(ding)鏟出坡(po)口，間(jian)隙(xi)為2~3mm,搭(da)接(jie)焊縫應(ying)使(shi)管壁緊靠，其間(jian)隙(xi)不得大于(yu)1.5mm,然后進行組(zu)對(dui)、焊接(jie)，其方法同(tong)前。
