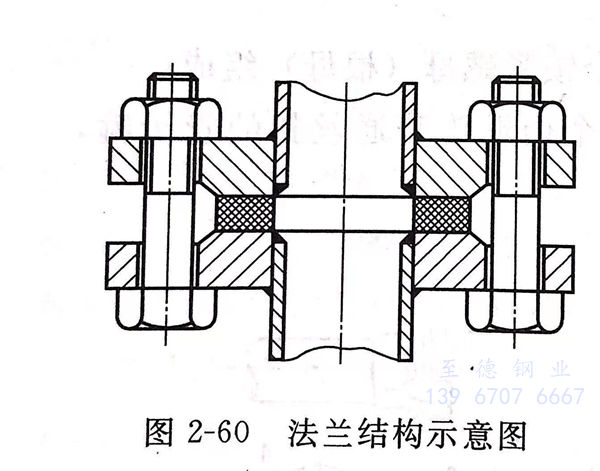

91香蕉視頻app:管法蘭是為了滿足生產工藝的要求，或者制造、運輸、安裝檢修的方便而采用的一組帶有均布螺栓孔圓盤的一種可拆的密封連接形式。法蘭密(mi)封(feng)形式一般是依靠其連接螺栓所(suo)產(chan)生的(de)預(yu)緊力，通過各(ge)種固體(ti)墊片(pian)或液體(ti)墊片(pian)達到足夠(gou)的(de)工作(zuo)密(mi)封(feng)比壓(ya)，來阻止被密(mi)封(feng)流體(ti)介質的(de)外泄，屬于(yu)強制密(mi)封(feng)范疇，如圖2-60所(suo)示(shi)。


圖 60.jpg


  我國國標GB/T 9112-2000《鋼制管法(fa)蘭，類型與(yu)參(can)數》規定了鋼制管法(fa)蘭的類型與(yu)參(can)數。鋼制管法蘭的類型與(yu)參數包括公(gong)稱壓力、公(gong)稱尺寸(cun)與(yu)鋼管外徑、法蘭類型及(ji)其適用范圍和密封(feng)形(xing)式(shi)及(ji)代(dai)號(hao)。


1. 公(gong)稱壓力(li)

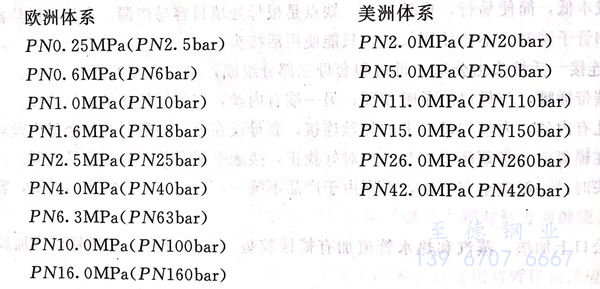

  我國(guo)目前采用(yong)的(de)(de)是歐洲管(guan)法蘭體系(xi)(xi)和美洲管(guan)法蘭體系(xi)(xi)的(de)(de)15個(ge)公(gong)稱壓力(li)等級(ji)。在管(guan)道工程圖(tu)中選用(yong)歐洲體系(xi)(xi)的(de)(de)較多，但進口項目圖(tu)紙中各種體系(xi)(xi)都會(hui)涉及到，要注(zhu)意區分(fen)和識別。兩(liang)個(ge)體系(xi)(xi)的(de)(de)公(gong)稱壓力(li)等級(ji)用(yong)PN標記如下:




2. 公(gong)稱尺(chi)寸與(yu)鋼管(guan)外(wai)徑

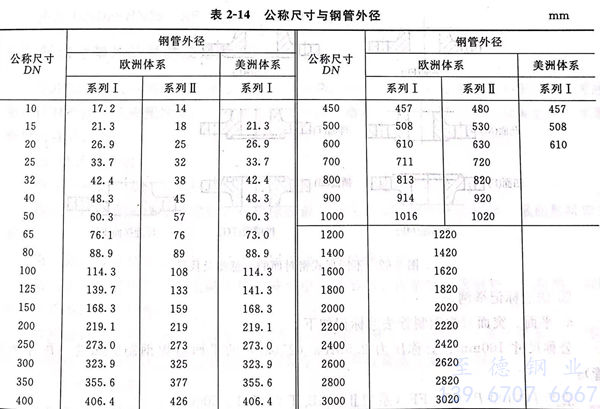

 我國(guo)(guo)選(xuan)用(yong)的鋼管外徑為(wei)Ⅰ、Ⅱ兩(liang)個(ge)系(xi)列，系(xi)列Ⅰ為(wei)國(guo)(guo)際(ji)通系(xi)列（俗稱(cheng)英制管）；系(xi)列E為(wei)國(guo)(guo)內常用(yong)系(xi)列（俗稱(cheng)米制管）。兩(liang)個(ge)體系(xi)管法蘭的公(gong)稱(cheng)尺寸和鋼管外徑應符合(he)表2-14的規(gui)定(ding)。


表 14.jpg


 3. 法(fa)蘭類型

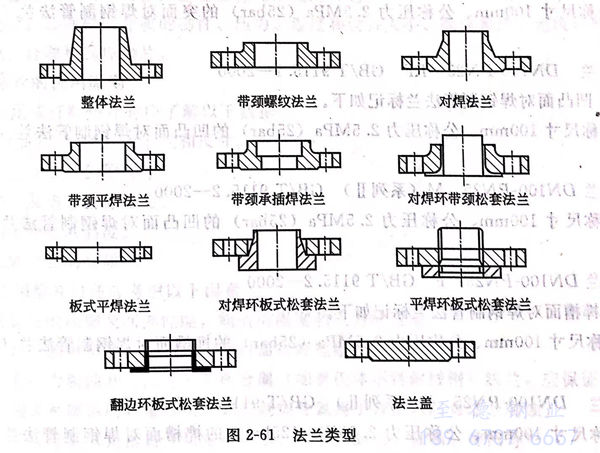

 法蘭類(lei)型應符(fu)合(he)圖2-61的規定。


圖 61.jpg


 4. 密封面形式及代(dai)號


圖 62.jpg

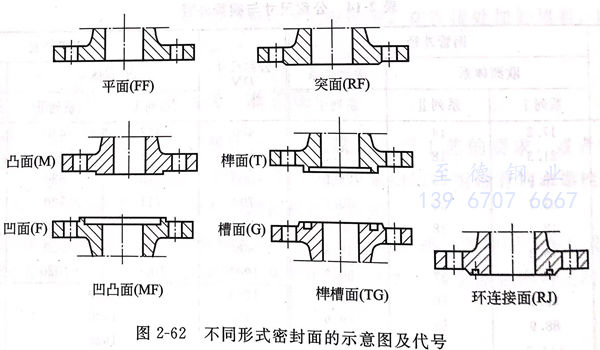

 法蘭的密(mi)封(feng)面形式及代號應符合圖(tu)2-62的規定。



 5. 法(fa)蘭(lan)標記方式


 ①. 法蘭應按公稱尺寸、公稱壓力(li)、密封面(mian)形式代號、螺紋特性代號或配(pei)用(yong)(yong)的(de)鋼管系(xi)列代號（配(pei)用(yong)(yong)米(mi)制管代號為“系(xi)列II”，配(pei)用(yong)(yong)英制管不標(biao)記）及(ji)標(biao)準(zhun)編(bian)號進行(xing)標(biao)記。


 ②. 法(fa)蘭密封面的形式代(dai)號(hao)應符(fu)合(he)GB/T 9112-2000《鋼制管法(fa)蘭類型與參數(shu)》的規定。


 ③. 法(fa)蘭標記(ji)舉例


   a. 平面、突面對(dui)焊(han)鋼制管法蘭標記如下。


    公(gong)稱尺(chi)寸100mm、公(gong)稱壓力2.5MPa(25bar)的平面對(dui)焊鋼制管(guan)法(fa)蘭（配用米制管(guan)）：法(fa)蘭DN100-PN25 FF(系列II)GB/T 9115.1-2000


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的突面對焊鋼(gang)制管法(fa)蘭(lan)（配(pei)用英制管）：法(fa)蘭(lan) DN100-PN25 RF GB/T 9115.1-2000


   b. 凹凸面對焊鋼制管法蘭標記如下。


    公稱尺寸100mm、公稱壓(ya)力2.5MPa(25bar)的凹凸面對焊鋼制(zhi)管法(fa)(fa)蘭（配用米制(zhi)管）：法(fa)(fa)蘭DN100-PN25 M(系列II)GB/T 9115.2-2000


    公(gong)稱尺寸100mm、公(gong)稱壓力(li)2.5MPa(25bar)的凹凸面對焊(han)鋼(gang)制(zhi)管(guan)法蘭(lan)（配用英制(zhi)管(guan)）： 法蘭(lan)DN100-PN25 F GB/T 9115.2-2000


 c. 榫槽面對焊鋼制(zhi)管法蘭標(biao)記(ji)如下。


    公(gong)(gong)稱尺寸100mm、公(gong)(gong)稱壓力2.5MPa(25bar)的榫(sun)槽面對焊(han)鋼制管(guan)法蘭(lan)（配用米制管(guan)）： 法蘭(lan) DN100-PN25 T(系列II)GB/T 9115.3-2000


   公稱(cheng)尺寸100mm、公稱(cheng)壓力2.5MPa(25bar)的榫槽(cao)面對焊鋼制(zhi)管法蘭(lan)（配用英制(zhi)管）：法蘭(lan)DN100-PN25 G GB/T 9115.3-2000


  d. 平(ping)面、突面對焊(han)鋼(gang)制管法蘭(lan)蓋標記如下。


    公(gong)稱尺寸100mm、公(gong)稱壓力2.5MPa(25bar)的平面對焊鋼制(zhi)管(guan)法(fa)(fa)蘭蓋(gai)：法(fa)(fa)蘭DN100-PN25 FF GB/T 9123.1-2000


    公稱尺(chi)寸100mm、公稱壓力(li)2.5MPa(25bar)的突面對焊鋼制管法(fa)蘭(lan)蓋：法(fa)三DN100N25 KF GB/T 9123. 1-2000
