如上所述，人們開發了許多耐點(dian)腐蝕、縫隙腐蝕的不銹鋼，但作為耐蝕材料，還要求能有效抵抗第7章提到的應(ying)力(li)腐(fu)蝕斷裂。關于合金元素對耐點腐蝕、耐縫隙腐蝕的影響，有人已嘗試用公式來表明主要元素對耐腐蝕的影響，Lorenz等人在1969年發表報告說，許多不銹鋼的點腐蝕電位與鋼中的％Cr+3.3(%Mo)的值密切相關。但1982年Herbsleb 分析了多種不銹鋼在1 mol/dm³ NaCl溶液中的點腐蝕電位與％Cr+3.3(%Mo)之間的關系，結果含氮不銹鋼顯示％Cr+3.3(%Mo)量以上的點腐蝕電位，特別是針對含鉬鋼，他提出用％Cr+3.3(%Mo)+30(%N)作為氮影響下的耐點腐蝕性的指數。之后，許多研究者提出了同樣的公式，但氮的系數卻有所不同，在13~30之間浮動。雖然16這個系數被廣泛采用，但是實際上最大的數值更能反映試驗結果。此外，如前所述，在雙相不銹鋼方面，也開發出了鎢添加鋼，因此針對鎢添加鋼，計算鎢的影響效果時，一般把鎢當作鉬的1/2來算.另外，因為最近正在開發高錳、高氮奧氏體不銹鋼，所以應該考慮錳對這種鋼的負面效果，故有人提議在進行計算時應把（％Mn)加進來。

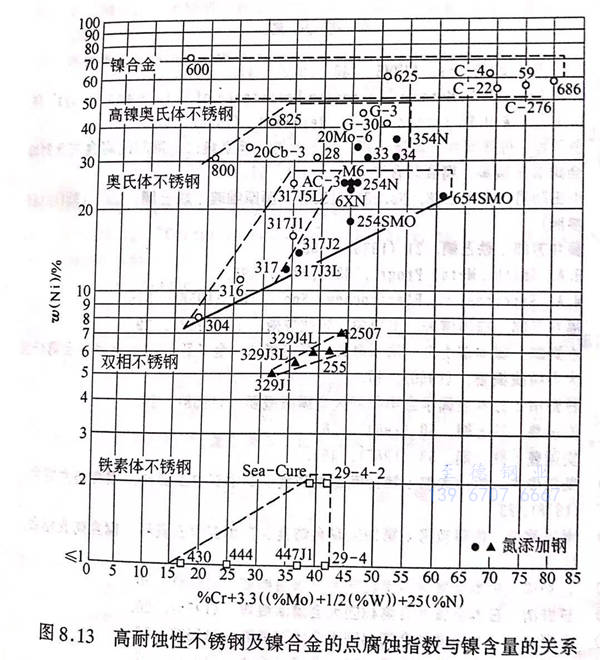

 如果以(yi)(yi)點(dian)腐(fu)(fu)蝕(shi)指數(shu)（但(dan)氮(dan)的(de)(de)系數(shu)為25)為橫軸(zhou)，以(yi)(yi)耐(nai)(nai)(nai)應力(li)腐(fu)(fu)蝕(shi)斷(duan)裂(lie)性(xing)的(de)(de)主(zhu)要(yao)測量(liang)標準－鎳含量(liang)為縱軸(zhou)，那么市場(chang)上出售的(de)(de)各種(zhong)不銹(xiu)鋼(gang)及(ji)耐(nai)(nai)(nai)蝕(shi)鎳合(he)金就可(ke)以(yi)(yi)用圖(tu)8.13表(biao)示。越位于(yu)石側的(de)(de)合(he)金，其(qi)(qi)耐(nai)(nai)(nai)點(dian)腐(fu)(fu)蝕(shi)性(xing)和耐(nai)(nai)(nai)縫(feng)隙(xi)腐(fu)(fu)蝕(shi)性(xing)越優(you)良；尤其(qi)(qi)是在(zai)奧(ao)(ao)氏體不銹(xiu)鋼(gang)中(zhong)，在(zai)圖(tu)中(zhong)的(de)(de)位置越靠右上角，其(qi)(qi)耐(nai)(nai)(nai)應力(li)腐(fu)(fu)蝕(shi)斷(duan)裂(lie)能(neng)力(li)越強。圖(tu)中(zhong)的(de)(de)黑點(dian)表(biao)示含氮(dan)不銹(xiu)鋼(gang)，由此可(ke)知，通過(guo)添(tian)加氮(dan)元素(su)，可(ke)以(yi)(yi)大量(liang)開發耐(nai)(nai)(nai)點(dian)腐(fu)(fu)蝕(shi)性(xing)、耐(nai)(nai)(nai)縫(feng)隙(xi)腐(fu)(fu)蝕(shi)性(xing)優(you)良的(de)(de)奧(ao)(ao)氏體不銹(xiu)鋼(gang)。

 從(cong)此(ci)(ci)圖中還可以(yi)得(de)知，由于使(shi)耐(nai)(nai)點腐(fu)蝕(shi)(shi)(shi)指數(shu)增大的(de)(de)(de)(de)(de)合金(jin)化過(guo)程，導致(zhi)了α相等異相的(de)(de)(de)(de)(de)析(xi)出(chu)，可加(jia)工性(xing)降低，所以(yi)在(zai)市場出(chu)售的(de)(de)(de)(de)(de)合金(jin)中，鎳(nie)含(han)量(liang)也越來(lai)(lai)越多。因此(ci)(ci)，在(zai)鐵(tie)素體及雙相不(bu)銹(xiu)鋼方(fang)面，開(kai)發(fa)耐(nai)(nai)點腐(fu)蝕(shi)(shi)(shi)、耐(nai)(nai)縫隙腐(fu)蝕(shi)(shi)(shi)性(xing)更(geng)(geng)優(you)良的(de)(de)(de)(de)(de)鋼種時(shi)，面臨著怎樣改(gai)善(shan)加(jia)工性(xing)這(zhe)樣一個重要課題。而在(zai)奧氏(shi)體不(bu)銹(xiu)鋼方(fang)面，如(ru)果鎳(nie)含(han)量(liang)高的(de)(de)(de)(de)(de)話，那么增加(jia)改(gai)善(shan)耐(nai)(nai)點腐(fu)蝕(shi)(shi)(shi)、耐(nai)(nai)縫隙腐(fu)蝕(shi)(shi)(shi)性(xing)的(de)(de)(de)(de)(de)元(yuan)素Cr、Mo等就很(hen)容易。氮含(han)量(liang)的(de)(de)(de)(de)(de)升高使(shi)不(bu)銹(xiu)鋼的(de)(de)(de)(de)(de)熱(re)變(bian)形抵抗能(neng)力增強(qiang)，所以(yi)從(cong)制造的(de)(de)(de)(de)(de)角度來(lai)(lai)說，氮的(de)(de)(de)(de)(de)添加(jia)量(liang)也受到限制。現在(zai)各(ge)種表面改(gai)質法越來(lai)(lai)越先進，因此(ci)(ci)今后不(bu)僅通過(guo)改(gai)變(bian)合金(jin)的(de)(de)(de)(de)(de)成分，還應該通過(guo)提高表面的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)能(neng)力來(lai)(lai)開(kai)發(fa)更(geng)(geng)先進的(de)(de)(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)材料。
