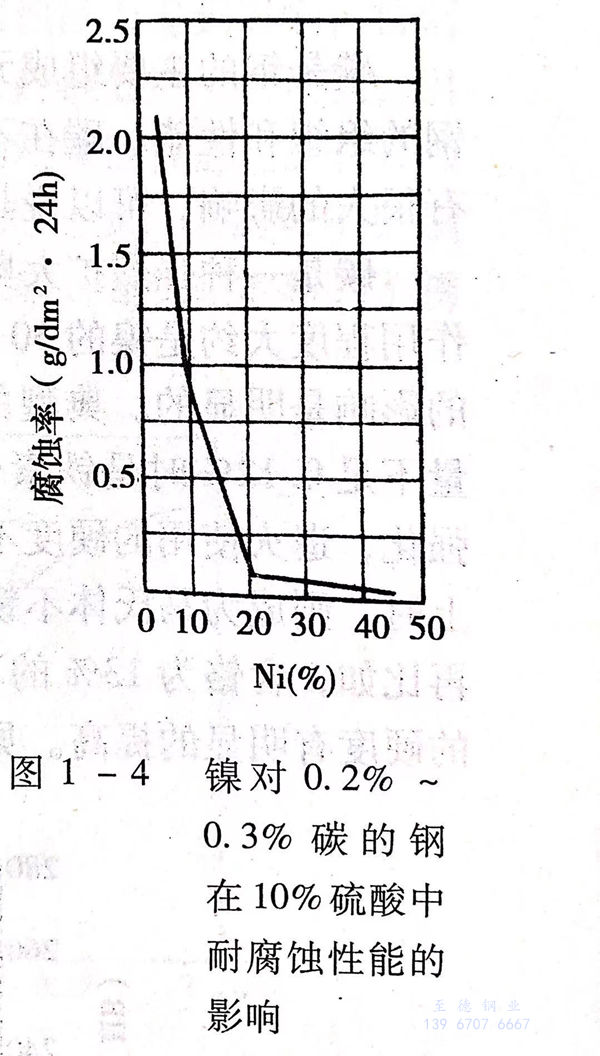

鎳(nie)(nie)是(shi)優良(liang)的(de)(de)耐腐蝕材料，但是(shi)，因價格昂貴以(yi)及其(qi)他一些(xie)因素(su)(su)的(de)(de)限制，在工業(ye)上很少(shao)應用純鎳(nie)(nie)，常常是(shi)作(zuo)為一個(ge)重要(yao)的(de)(de)合金元素(su)(su)加入鐵(tie)碳合金中(zhong)(zhong)來發揮作(zuo)用。鎳(nie)(nie)是(shi)形成(cheng)和穩定奧氏(shi)體的(de)(de)元素(su)(su)，但是(shi)，在低(di)碳的(de)(de)鎳(nie)(nie)鋼中(zhong)(zhong)要(yao)獲得(de)純奧氏(shi)體組(zu)織(zhi)，鎳(nie)(nie)含量(liang)要(yao)達到24%以(yi)上，而(er)含鎳(nie)(nie)量(liang)達到27%才能使(shi)鋼在某些(xie)介(jie)質(zhi)中(zhong)(zhong)改善耐蝕性，見圖1-4。


圖 4.jpg


 可是，當鎳與鉻共同存在于鋼中時，鎳的作用會發生很大的變化。比如，在含17%鉻的鐵素體91香蕉視頻app:不銹鋼中，加入2%左右的鎳以后，變成了馬氏體不銹鋼。91香蕉視頻app:鐵素體不銹鋼強度低，抗拉強度不足400N/m㎡,不能通過熱處理方法強化，而變成馬氏體不銹鋼后，在加熱和冷卻時會發生相變，就可以用熱處理方法來調整性能，如1Cr17Ni2鋼，經980~1020℃加熱油淬后，再經不同溫度的回火，其抗拉強度可在600~1100N/m㎡之間調整，以滿足使用要求。再比如，當把鎳含量繼續提高到8%左右時，一般情況下可獲得單相奧氏體組織，即被廣泛應用的18-8奧氏體不銹鋼，其比相同含鉻量的鐵素體不銹鋼和馬氏體不銹鋼有更優良的耐腐蝕性能，而且，加工性能、焊接性能、低溫下的塑性和沖擊韌性更好。


 由此可見，鎳(nie)在不(bu)銹(xiu)鋼中的(de)應(ying)用主(zhu)要是(shi)配合鉻才能(neng)更好地(di)發揮作(zuo)用，才能(neng)改變不(bu)銹(xiu)鋼的(de)組織(zhi)，從而使(shi)不(bu)銹(xiu)鋼的(de)力(li)學性(xing)能(neng)、加工性(xing)能(neng)和在某(mou)些腐蝕介質中的(de)耐腐蝕性(xing)能(neng)得到很大的(de)改善。
