奧氏體沉淀硬化不銹鋼固溶處理后的基體組織基本是奧氏體，在這種狀態下，進行冷拉、冷軋等冷加工，制成絲材、板材、帶材，然后再進行時效處理，使材料獲得一定的機械性能。這類鋼的熱處理工藝比較簡單，即固溶處理（A)并冷加工后時效處理（H).

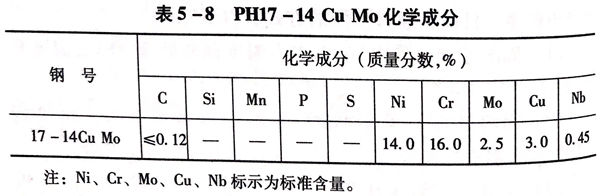

以(yi)PH17-14CuMo 為(wei)列 ，化學成分見表 5-8 。
該鋼(gang)主要(yao)的沉淀強化元素是銅和鈮。

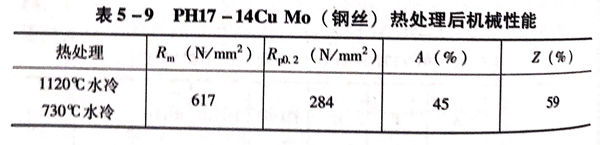

PH17-14CuMo材料固溶(rong)加熱溫度為(wei)1120~1220℃,水(shui)冷(leng)；冷(leng)拉(la)絲后時效溫度為(wei)730℃,冷(leng)。熱處理后的機械性能（實(shi)測值）見(jian)表5-9。
