中合金雙相不銹鋼除含鉻、鎳合金元素外，有的還加入了鉬、氮等元素，所以，PREN值高于低合金雙相不銹鋼，還具有較高的強度和韌性。

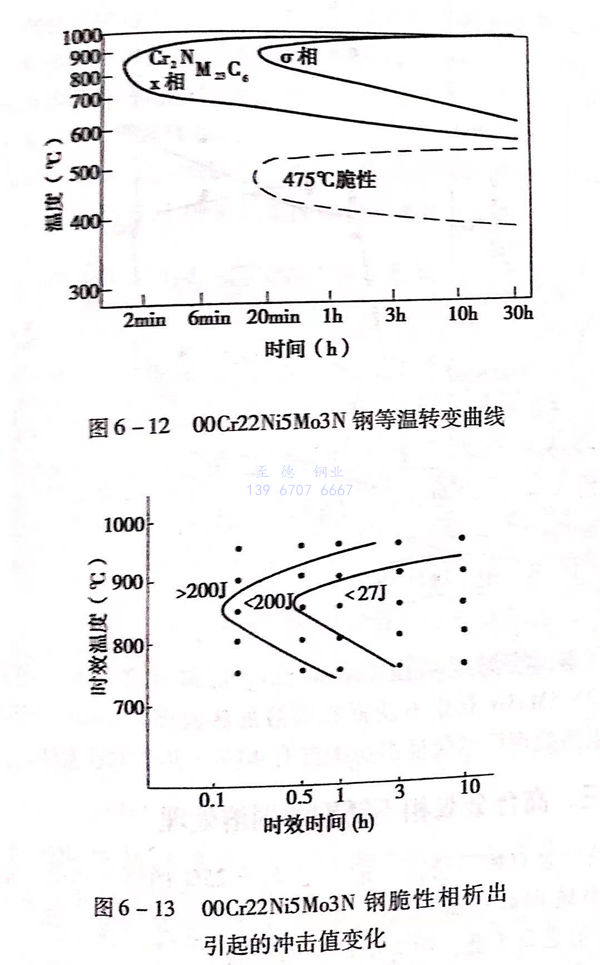

 00Cr22Ni5Mo3N是中合金(jin)雙(shuang)相不銹鋼(gang)的代表(biao)鋼(gang)號，鋼(gang)中加入(ru)了氮元素(su)，使奧氏(shi)(shi)體的穩(wen)定性提高了，在較(jiao)高的溫度加熱仍(reng)能(neng)保持一(yi)定量的奧氏(shi)(shi)體。00Cr22Ni5Mo3N 鋼(gang)的等溫轉變動(dong)力學(xue)曲線如(ru)圖6-12所示。


 從圖6-12可(ke)知(zhi)，00Cr22Ni5Mo3N 鋼在(zai)(zai)650~950℃溫度區間保持，可(ke)析出碳化(hua)(hua)物、氮化(hua)(hua)物和金屬間相x、a等，特別是(shi)在(zai)(zai)800~850℃溫度，這些脆(cui)相在(zai)(zai)幾分鐘內即可(ke)析出，引(yin)起沖擊韌(ren)性的明顯惡化(hua)(hua)，見圖6-13。


圖 12.jpg


 此鋼的475℃脆性也較敏感。

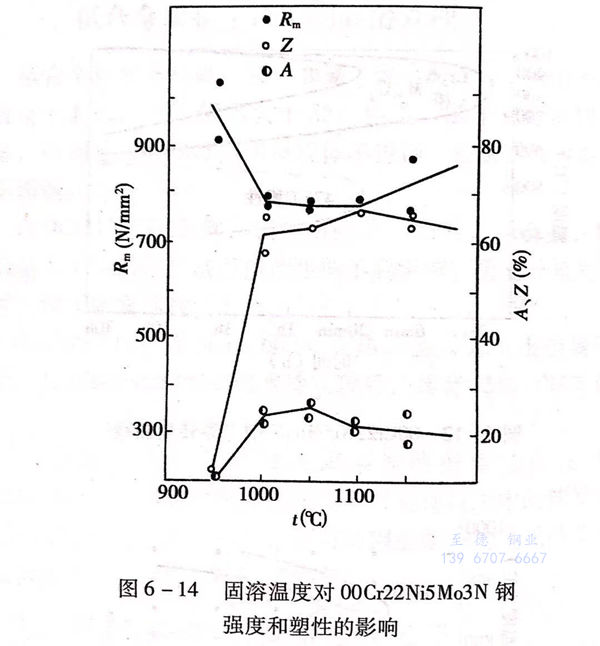

 00C122Ni5Mo3N 鋼在1000~1100℃區間加熱固溶處理(li)后(hou)有較好的強(qiang)度(du)和塑性，見圖6-14。


圖 14.jpg


考慮(lv)固溶溫度對組織、機(ji)械性能和耐腐蝕性能的影響，00Cr22Ni5Mo3N雙相不銹鋼的固溶加熱溫度取1040~1080℃為宜。固溶處理后可保證組織中含有40%~50%的鐵素體。
