不銹鋼(gang)滲氮的目的是提高表面硬度、耐磨性和抗疲勞性能。各種類型的不銹鋼原則上都可進行滲氮處理。

 將工件(jian)放在含(han)有活性氮的(de)(de)氣(qi)氛(fen)中，在一(yi)(yi)定(ding)的(de)(de)溫度(du)和壓力下使氨原子滲入(ru)工件(jian)表面并(bing)向內(nei)擴散(san)，在工件(jian)表面一(yi)(yi)定(ding)深(shen)度(du)形成具有較高硬(ying)度(du)的(de)(de)氮化層，這個(ge)工藝過程叫滲氮。

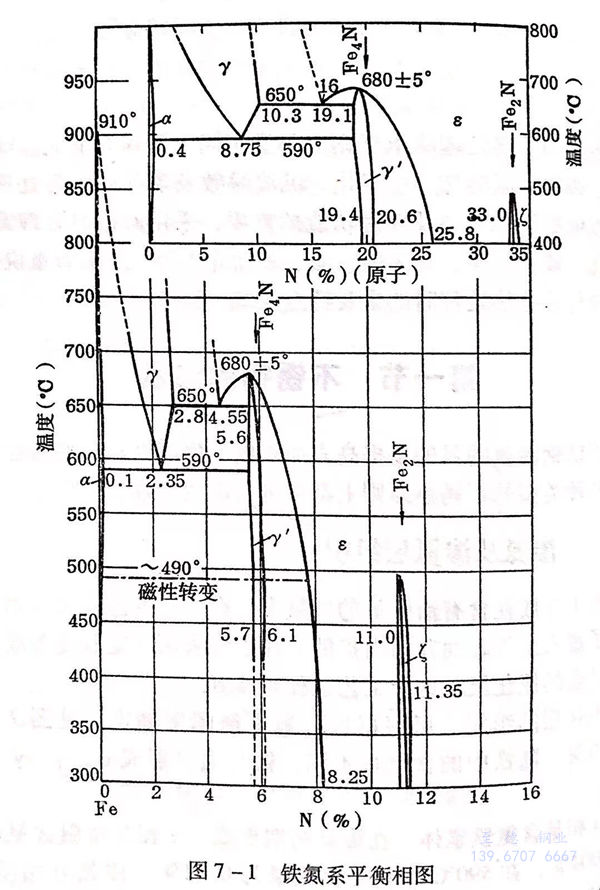

 氮化層的組(zu)織，可根據(ju)鐵(tie)－氮平衡圖(tu)來確定。見圖(tu)7-1。從圖(tu)可見，隨鐵(tie)中的含氮量不(bu)同，鐵(tie)與氮可形(xing)成(cheng)α、y、γ'、ε、ξ相。

 α相是含(han)氮(dan)鐵素(su)體，在滲氮(dan)初期形成(cheng)，α相在室溫含(han)氮(dan)量只有0.004%,在590℃時最(zui)大(da)含(han)氨量為0.11%.滲氮(dan)開(kai)始階段，表層的x未被氮(dan)所飽和(he)，隨著氨的不斷滲人，使α達到(dao)(dao)飽和(he)的含(han)氨量。氮(dan)繼續向工件內部(bu)擴散(san)，a達到(dao)(dao)氮(dan)的過飽和(he)狀態。

 γ相是含(han)氮奧氏體，只存在于共析溫(wen)度（約591℃)以上(shang)，硬度約為160HV,在共析溫(wen)度，含(han)氮量約為2.35%,最大含(han)氨量可(ke)達到2.89%(約650℃).γ相在共析分(fen)解(jie)時的產(chan)物為a +γ 。

 γ' 相是一種固溶體（Fe₄N),是在滲氮過程中，當α相處于氨的過飽和狀態時發生的轉變產物，硬度大于550HV。γ' 相脆性不大。

 ε相是近于Fe₃N和Fe₂N之間的一種固溶體，有的稱為Fe₃N。ε相是在滲氨時，當γ相達到氮的過飽和狀態時形成的。ε相脆性稍大，硬度約為260HV。

 ξ相是Fe₂N固溶體，其含氮量比ε相更高，脆性更大。在顯微鏡下不易與ε相區分，所以，也有將其歸于ε相的。

 在不銹鋼滲氮組織中，除Fe₄N、Fe₃N、Fe₂N外，還存在合金氮化物。

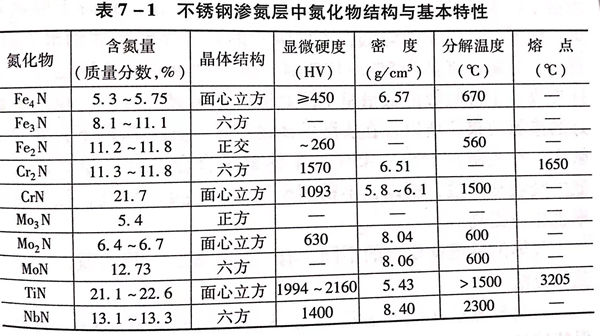

表(biao)7-1是常(chang)見(jian)不(bu)銹鋼中可(ke)能存在的氮化物及其結構和基本特(te)性
