1. 誘導體(ti)的(de)作用


 不銹鋼表面在施鍍前進行較好的預處理，但不銹(xiu)鋼表面極易生成一層薄而透明的氧化物膜，不具有催化活性，因此，在其表面進行化學鍍比較困難。除了在鍍前進行預處理外，選擇合適的金屬作為施鍍時的誘導體也尤為重要。李寧在其所著的《化學鍍實用技術》一書中提到用鐵絲作為誘導體，但由于鐵絲在空氣中易生成鐵銹，影響施鍍效果，而王婷和魏曉偉提出以鋁絲或銅絲作為不銹鋼化學鍍鎳磷合金的誘導體，取得了較好的效果。


2. 在不同誘(you)導體(ti)的作用(yong)下Ni-P合金鍍層的結果


 在兩(liang)種誘導體的作用下，控制(zhi)溫度為（80±2)℃，pH為4.9 ±0.2,施鍍時間(jian)為2小時。

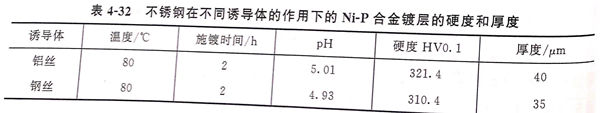

 a. 鍍層厚(hou)度和硬(ying)度，結果見(jian)表4-32.


表 32.jpg


 由表4-32可知，在鋁(lv)絲(si)的作用下，Ni-P 鍍層較(jiao)厚，硬度(du)較(jiao)高。


 b. 鍍層的形貌


 從(cong)表4-32中可以看出(chu)，在(zai)(zai)鋁絲作(zuo)(zuo)用下的(de)(de)鍍(du)(du)(du)(du)層(ceng)較厚(hou)，這是因為(wei)鋁在(zai)(zai)鍍(du)(du)(du)(du)液(ye)(ye)中很活(huo)潑，與(yu)鎳發生(sheng)(sheng)置換反(fan)應(ying)(ying)，在(zai)(zai)基(ji)體(ti)表面出(chu)現(xian)鎳核沉積(ji)，使不(bu)銹(xiu)鋼(gang)具備(bei)催(cui)化活(huo)性。通過觀(guan)察(cha)鍍(du)(du)(du)(du)層(ceng)的(de)(de)截面形(xing)貌，發現(xian)組織疏松，Ni-P顆粒大小(xiao)也(ye)有(you)些(xie)不(bu)均勻(yun)且(qie)粗糙。而銅在(zai)(zai)施(shi)鍍(du)(du)(du)(du)時不(bu)具備(bei)催(cui)化活(huo)性，也(ye)沒有(you)鎳活(huo)潑，但在(zai)(zai)實驗中由于對鍍(du)(du)(du)(du)液(ye)(ye)PH的(de)(de)調節，使銅具有(you)適中的(de)(de)自催(cui)化活(huo)性，可作(zuo)(zuo)為(wei)不(bu)銹(xiu)鋼(gang)的(de)(de)誘導體(ti)，觸發鍍(du)(du)(du)(du)液(ye)(ye)發生(sheng)(sheng)氧化還(huan)原(yuan)反(fan)應(ying)(ying)，但其(qi)反(fan)應(ying)(ying)速率(lv)(lv)較鋁小(xiao)，通過觀(guan)察(cha)可知(zhi)，形(xing)核率(lv)(lv)保持穩(wen)定，所得(de)鍍(du)(du)(du)(du)層(ceng)均勻(yun)致密(mi)，孔隙(xi)率(lv)(lv)小(xiao)，但厚(hou)度(du)沒有(you)在(zai)(zai)鋁絲誘導的(de)(de)作(zuo)(zuo)用下大，硬(ying)度(du)也(ye)不(bu)高，鍍(du)(du)(du)(du)層(ceng)表面不(bu)存在(zai)(zai)大顆粒狀的(de)(de)Ni-P合金。


 兩(liang)種誘導(dao)體作用(yong)下(xia)(xia)(xia)的鍍層表(biao)(biao)面(mian)都較平整，且具有(you)金屬(shu)光澤。鋁絲(si)作用(yong)下(xia)(xia)(xia)的鍍層表(biao)(biao)面(mian)光亮白色，與未施(shi)鍍的不(bu)銹鋼表(biao)(biao)面(mian)相(xiang)似，硬(ying)度與耐蝕(shi)性優于不(bu)銹鋼。銅絲(si)作用(yong)下(xia)(xia)(xia)的鍍層表(biao)(biao)面(mian)略發黃。


c. 鍍(du)層(ceng)的耐磨(mo)性(xing)檢(jian)測(ce)

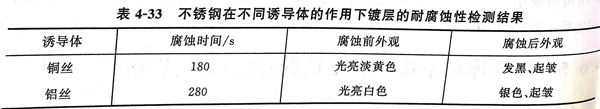

腐蝕介質為(wei)68%濃硝酸，鍍層的耐腐蝕性檢測結(jie)果  見表4-33 。


表 33.jpg


 由(you)(you)表4-33可見，鋁絲誘導下所(suo)得鍍層(ceng)的耐(nai)蝕時(shi)間(jian)稍長。由(you)(you)于(yu)(yu)其沉(chen)積速(su)率較(jiao)(jiao)快，厚度(du)增(zeng)加也較(jiao)(jiao)快，孔(kong)(kong)隙率越小，（當鍍層(ceng)厚度(du)大于(yu)(yu)15μm,基本無孔(kong)(kong)），因此(ci)，鋁絲比銅絲作用(yong)下的耐(nai)蝕性(xing)好。


 由此(ci)可以認為，鋁絲(si)、銅絲(si)作(zuo)(zuo)為誘導體，都能獲得表面(mian)光(guang)潔的Ni-P合金鍍層，且(qie)硬(ying)度均優(you)于不銹鋼本(ben)體。而鋁絲(si)作(zuo)(zuo)用所(suo)得Ni-P-合金鍍層較銅絲(si)作(zuo)(zuo)用的膜層厚度大(da)，硬(ying)度高，耐蝕性好。
