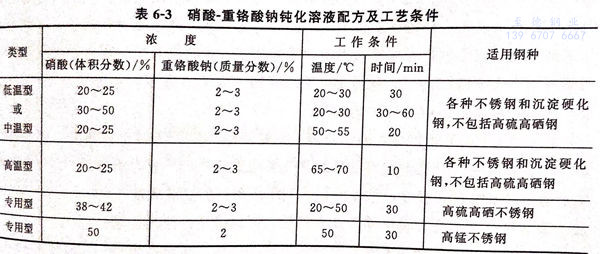

不銹鋼的硝酸-重鉻酸鹽鈍化溶液的組成以硝酸為主，添加少量重鉻酸鉀，以增強溶液的鈍化能力，該型溶液在國外應用較廣。硝酸-重鉻酸鈉鈍化溶液配方及工藝條件見表6-3。

各型不銹鋼(gang)的特殊處理：

1. 鐵(tie)素體(ti)(ti)、馬氏體(ti)(ti)不(bu)銹鋼在鈍(dun)化(hua)后的(de)補充處(chu)理

  鈍化后需進行的補充處理為：重鉻酸鈉（Na₂Cr₂O₇)  4%~6% 、  時間  30分鐘  、溫度  60~70℃

2. 易切削鉻鎳(nie)鋼的鈍化(hua)配方和工(gong)藝條件

  硝酸（HNO₃)  20% 、溫度  43~54℃  、重鉻酸鈉（Na₂Cr₂O₇)  2%  、時間  10~20分鐘

3. 易切削鉻鋼(gang)和含鉻12%~14%的鋼(gang)，鈍化(hua)配(pei)方及工藝條件：

  硝酸（HNO₃) 40%~60%  、重鉻酸鈉（Na₂Cr₂O₇)   1.5%~2%  、溫度  37~60℃  、時間 ：10~20分鐘  ，可防止出現云狀花紋。

4. 400型(xing)馬氏體不銹鋼的(de)鈍化配方及工藝條件

 硝酸（HNO₃) 45%~55% 、重鉻酸鈉（Na₂Cr₂O₇)  2.5%~4% 、溫度  60~70℃ 、時間 60~90分鐘

 鈍化后再(zai)進行補充處理： 氫氧化鈉  5%~10%  、時(shi)間   15~30 分鐘 、溫(wen)度  60~70℃
