不銹鋼化學著色溶(rong)液配方 9 (見(jian)表(biao)8-9)的說明
本配方由福(fu)建(jian)師范(fan)大(da)學化學系 張(zhang)(zhang)碧泉、盧兆(zhao)忠、劉祖濱、張(zhang)(zhang)如勝(sheng)、林志鵬、蔡(cai)濱娜(na)、吳響妹(mei)、沈華建(jian)、范(fan)愛(ai)玉等人(ren)提出。
1. 添加劑Z-1的影響
在著色(se)液中加入添加劑(ji)Z-1,能使不銹鋼試樣著色(se)后的顏色(se)光亮(liang)鮮艷。
2. 試樣(yang)
304不銹鋼
3. 不銹(xiu)鋼著色電位-時間曲線

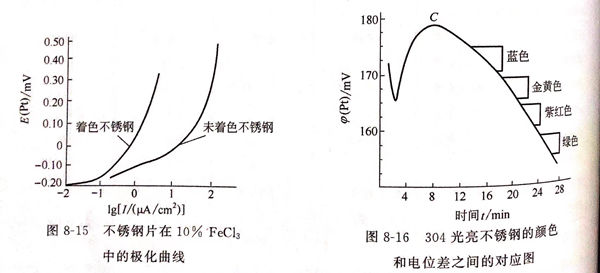

由圖8-16可見，C為起(qi)色(se)電(dian)位(wei)，開始出現黑色(se)斑痕，已形成一層引起(qi)光干涉(she)的氧化膜(mo)，此后(hou)電(dian)位(wei)繼續下降，試件依(yi)次(ci)出現藍色(se)→金黃色(se)→紫紅(hong)色(se)→黃綠色(se)。起(qi)色(se)電(dian)位(wei)和(he)各種顏色(se)所對應的電(dian)位(wei)差值稱著色(se)電(dian)位(wei)差，控(kong)制(zhi)(zhi)電(dian)位(wei)差即(ji)可控(kong)制(zhi)(zhi)氧化膜(mo)的厚度(du)，也即(ji)可控(kong)制(zhi)(zhi)膜(mo)的色(se)彩。
4. 攪拌的影響
在著(zhu)(zhu)色過程中，著(zhu)(zhu)色液的組成(cheng)和溫度并(bing)不(bu)完全均勻，必須進(jin)行(xing)攪(jiao)(jiao)拌和及時(shi)調整著(zhu)(zhu)色液的組成(cheng)，攪(jiao)(jiao)拌所得顏色的均勻性比不(bu)攪(jiao)(jiao)拌好。
5. 后處理的(de)影響
①. 固膜處理
鉻酐（CrO3) 240~250g/L 、陰極電流密度（DK) 0.5~1A/d㎡ 、亞硒酸（H2SeO3) 2.4~2.6g/L 、時間 10~15min 、溫度 50℃ 。
電解(jie)固(gu)膜處(chu)理能使(shi)氧(yang)化膜加厚，使(shi)顏(yan)色(se)變深，在接近該顏(yan)色(se)的電位(wei)差時，可提前從槽(cao)中(zhong)取出試樣，經固(gu)膜處(chu)理后(hou)達(da)到所需的顏(yan)色(se)。
②. 封(feng)閉處(chu)理
硅酸鈉（Na2SiO3) 2% 、溫度 ＞80℃ 、表面活性劑 0.5% 、時間 10min 。
封閉處理(li)可使多孔膜(mo)的耐磨(mo)性進一(yi)步提(ti)高。對于一(yi)般防腐不銹鋼，使工(gong)藝簡(jian)單化，也可不經固(gu)膜(mo)處理(li)而直接進行封閉處理(li)。
6. 著色(se)膜的抗蝕性

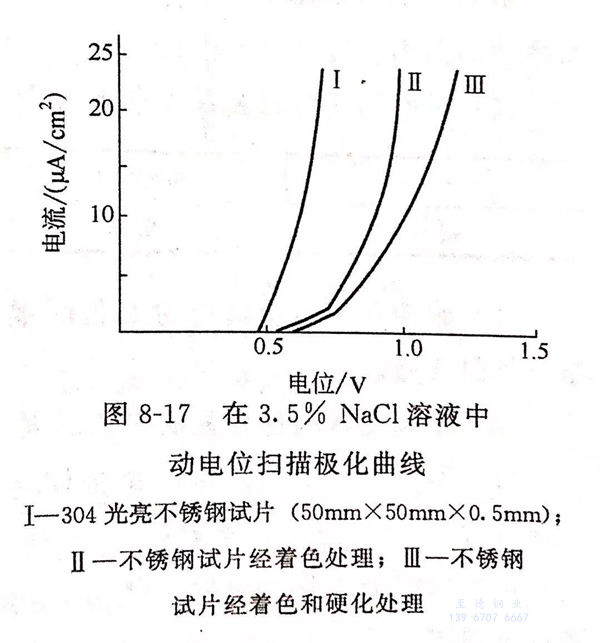

圖8-17 是在(zai)(zai)3.5%氯化(hua)(hua)鈉（NaCl)溶液中動(dong)電位(wei)掃描極(ji)化(hua)(hua)曲(qu)(qu)線(xian)。由圖8-17可見，曲(qu)(qu)線(xian)I為未著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)點(dian)蝕(shi)擊穿電位(wei)，在(zai)(zai)500mV左(zuo)右，曲(qu)(qu)線(xian)II為經著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)(gang)，在(zai)(zai)500~800mV之間(jian)，曲(qu)(qu)線(xian)皿為經過(guo)固膜(mo)處理后，在(zai)(zai)500~1000mV之間(jian)。被擊穿電位(wei)越(yue)高(gao)(gao)，不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)抗點(dian)蝕(shi)能力越(yue)強，可見，著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)(gang)比未著(zhu)色(se)(se)不(bu)銹(xiu)鋼(gang)(gang)的(de)(de)抗蝕(shi)性(xing)優良，經過(guo)著(zhu)色(se)(se)膜(mo)固膜(mo)處理后，其抗蝕(shi)性(xing)能又得到提高(gao)(gao)。
7. 著色膜的(de)耐鹽水腐蝕實驗(yan)
在(zai)5%氯化(hua)鈉（NaCl)溶液中連(lian)續浸(jin)漬3000h,著(zhu)色膜經(jing)過固膜和封閉(bi)處理后的不銹(xiu)鋼(gang)未變化(hua)，保持原光(guang)澤表(biao)面。而(er)未著(zhu)色不銹(xiu)鋼(gang)片在(zai)與空氣接觸(chu)處有(you)銹(xiu)斑(ban)出現(xian)，說明著(zhu)色膜經(jing)固膜和封閉(bi)后抗蝕(shi)性得到提高。
