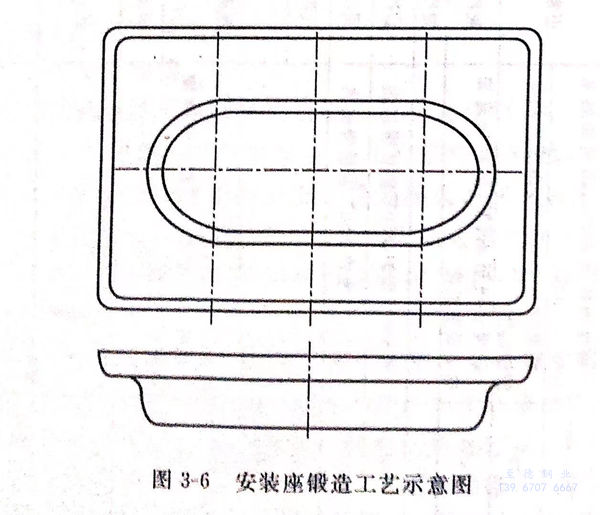

以鉻(ge)-鎳奧氏體不銹鋼91香蕉視頻app:06Cr18Ni11Ti安裝座鍛造工(gong)藝為例（見圖3-6),其工(gong)藝流程：下料(liao)→檢(jian)(jian)查→打磨→加(jia)熱(re)→模(mo)鍛→加(jia)熱(re)→校正(zheng)→熱(re)處理→腐蝕→終檢(jian)(jian)。


圖 6.jpg


下料：可以(yi)用鋸床(chuang)(chuang)鋸切(qie)(qie)、砂輪切(qie)(qie)割機切(qie)(qie)割或(huo)車床(chuang)(chuang)車切(qie)(qie)，尺寸為Φ26x64mm,并要將(jiang)毛刺和(he)尖角打磨掉。


檢查：檢查表(biao)面缺(que)陷。


打(da)磨：清除表面(mian)缺陷及毛刺(ci)。


加熱：加熱溫(wen)度(du)為(wei)1100~1200℃,加熱時間(jian)為(wei)10~25min,裝爐數(shu)量少于60件(jian)。


模(mo)鍛：選用1噸模(mo)鍛(duan)錘，終鍛(duan)溫度(du)900℃.


校正：在1噸(dun)模鍛錘上(shang)利用終(zhong)鍛型槽(cao)校正。


熱處理：根(gen)據(ju)鋼種確定熱(re)處(chu)理(li)制(zhi)度，進行熱(re)處(chu)理(li)。


表(biao)面清理：根據(ju)要求，對鍛件的(de)表面進行必要的(de)清(qing)理，如噴丸、酸洗、拋光(guang)等。


終檢：100%檢查外表面。
