塑料管(guan)包括(kuo)聚乙(yi)烯(xi)管(guan)、聚丙烯(xi)管(guan)、聚氯乙(yi)烯(xi)管(guan)等。這些管(guan)材(cai)質軟，在200℃左右即產生塑性(xing)變形(xing)或能熔化，因(yin)此加工十分方便。
1. 塑料管的切割(ge)與彎曲
使用細牙手鋸或木工圓鋸進行切割，公稱直徑DN≤200mm的彎(wan)管，有成品彎(wan)頭(tou)供應(ying)，一般為彎(wan)曲半(ban)徑很小的急彎(wan)彎(wan)頭(tou)。需要制作時可采用熱彎(wan)，彎(wan)曲半(ban)徑R=（3.5~4)DN.塑料(liao)管熱彎(wan)工藝(yi)與彎(wan)鋼管的不同在于：
①. 不論管徑大小(xiao)，一律填(tian)細砂(sha)。
②. 加熱溫度為130℃~150℃,在蒸汽(qi)加熱箱(xiang)或(huo)電(dian)加熱箱(xiang)內進行。
③. 用木(mu)材(cai)制作(zuo)彎(wan)(wan)管(guan)(guan)模具，木(mu)塊(kuai)的高(gao)度(du)稍高(gao)于管(guan)(guan)子半(ban)徑。管(guan)(guan)子加(jia)熱至要求溫度(du)迅速(su)從加(jia)熱箱(xiang)內取(qu)出，放人彎(wan)(wan)管(guan)(guan)模具內，因(yin)管(guan)(guan)材(cai)已(yi)成塑性，用力很小，用澆冷(leng)水方法使其冷(leng)卻(que)定型，然后取(qu)出砂子，并繼續進行水冷(leng)。管(guan)(guan)子冷(leng)卻(que)后要有1°~2°的回彈(dan)，因(yin)此(ci)制作(zuo)模具時(shi)把彎(wan)(wan)曲角度(du)加(jia)大1°~2°。
2. 塑(su)料管(guan)的連(lian)接
塑(su)料管的連(lian)(lian)接方法(fa)可(ke)(ke)根(gen)據管材、工作(zuo)條件、管道敷設條件而定。壁厚(hou)大于4mm,DN≥50mm的塑(su)料管均可(ke)(ke)采(cai)用對口(kou)接觸焊；壁厚(hou)小于4mm,DN≤150mm的承(cheng)(cheng)壓(ya)管可(ke)(ke)采(cai)用套(tao)管或(huo)承(cheng)(cheng)口(kou)連(lian)(lian)接；非承(cheng)(cheng)壓(ya)的管子可(ke)(ke)采(cai)用承(cheng)(cheng)口(kou)粘結、加橡膠(jiao)圈的承(cheng)(cheng)口(kou)連(lian)(lian)接；與閥件、金屬部(bu)件或(huo)管道相(xiang)連(lian)(lian)接，且壓(ya)力低于2MPa時，可(ke)(ke)采(cai)用卷邊(bian)法(fa)蘭連(lian)(lian)接或(huo)平焊法(fa)蘭連(lian)(lian)接。
塑料管的對口焊接有對口接觸焊和熱空氣焊兩種方法。
①. 對口接觸焊是將塑料管放在焊接設備的夾具上夾牢，清除管端氧化層，將兩根管子對正，管端間隙在0.7mm以下，電加熱盤正套在接口處加熱，使塑料深處表面1mm~2mm熔化，并用0.1MPa~0.25MPa的壓力加壓使熔融表面連接成一體。
②. 熱空氣焊接是將壓縮空氣通過焊槍，焊槍為一電熱空氣管，可將空氣加熱至200℃~250℃,可以調節焊槍內的電熱絲電壓以控制溫度。壓縮空氣保持壓力為0.05MPa~0.1MPa.焊接時將管端對正，用塑料條對準焊縫，焊槍加熱將管件和焊條熔融并連接在一起。
承插(cha)口連(lian)接(jie)(jie)的(de)(de)程序是先進行(xing)試(shi)插(cha)，檢查承插(cha)口長度及間(jian)隙(xi)，長度以管(guan)子公稱(cheng)直徑的(de)(de)1倍(bei)～1.5倍(bei)為宜，間(jian)隙(xi)應不大于0.3mm,然后用酒精將承口內(nei)壁、插(cha)管(guan)外(wai)(wai)壁擦洗(xi)干凈，并均(jun)勻(yun)涂上一(yi)層膠(jiao)黏(nian)劑(ji)(ji)，即時插(cha)入，保(bao)持擠壓2min~3min,擦凈接(jie)(jie)口外(wai)(wai)擠出的(de)(de)膠(jiao)黏(nian)劑(ji)(ji)，固化后在(zai)承口外(wai)(wai)端可(ke)再(zai)行(xing)焊接(jie)(jie)，以增加(jia)連(lian)接(jie)(jie)強度。膠(jiao)黏(nian)劑(ji)(ji)可(ke)采用過(guo)氯(lv)乙(yi)烯樹(shu)脂與二氯(lv)乙(yi)烷（或丙酮）重量比1:4的(de)(de)調和物(wu)，該調和物(wu)稱(cheng)為過(guo)氯(lv)乙(yi)烯膠(jiao)黏(nian)劑(ji)(ji)，也可(ke)采用市(shi)場上供應的(de)(de)多種膠(jiao)黏(nian)劑(ji)(ji)。

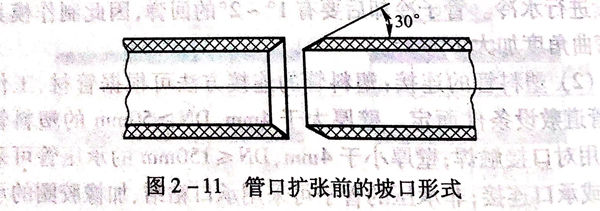

如(ru)塑料管(guan)(guan)沒有承(cheng)(cheng)口，還要自行加(jia)(jia)工制作。方(fang)法是(shi)在擴(kuo)張(zhang)管(guan)(guan)端(duan)采用蒸汽加(jia)(jia)熱(re)(re)或用甘(gan)油加(jia)(jia)熱(re)(re)鍋加(jia)(jia)熱(re)(re)，加(jia)(jia)熱(re)(re)長度為管(guan)(guan)子直(zhi)徑的(de)(de)1倍～1.5倍，加(jia)(jia)熱(re)(re)溫度為130℃~150℃.此時(shi)可(ke)將插口的(de)(de)管(guan)(guan)子插入(ru)已加(jia)(jia)熱(re)(re)的(de)(de)管(guan)(guan)端(duan)，使其擴(kuo)大為承(cheng)(cheng)口。也(ye)可(ke)用金屬擴(kuo)口模具擴(kuo)張(zhang)。為了(le)使插人(ren)管(guan)(guan)能順利地插入(ru)承(cheng)(cheng)口，可(ke)在擴(kuo)張(zhang)管(guan)(guan)端(duan)及插人(ren)管(guan)(guan)端(duan)先做(zuo)成30°的(de)(de)斜口，如(ru)圖2-11所示。

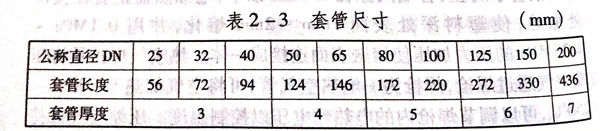

套(tao)(tao)(tao)管(guan)連(lian)接(jie)是(shi)先(xian)將管(guan)子對焊(han)起(qi)來，并把(ba)焊(han)縫鏟(chan)平，再在接(jie)頭上加套(tao)(tao)(tao)管(guan)。套(tao)(tao)(tao)管(guan)可用(yong)塑料板加熱卷制而(er)成，套(tao)(tao)(tao)管(guan)與(yu)連(lian)接(jie)管(guan)之(zhi)間涂(tu)上膠(jiao)黏劑，套(tao)(tao)(tao)管(guan)的接(jie)口、套(tao)(tao)(tao)管(guan)兩端與(yu)連(lian)接(jie)管(guan)還可焊(han)接(jie)起(qi)來，增(zeng)加強度，套(tao)(tao)(tao)管(guan)尺寸見(jian)表2-3。
法(fa)(fa)蘭(lan)連接(jie)(jie)是采用(yong)鋼制法(fa)(fa)蘭(lan)時(shi)，先將法(fa)(fa)蘭(lan)套入管(guan)內，然后加熱管(guan)進行(xing)翻(fan)邊；采用(yong)塑(su)料板材(cai)制成的法(fa)(fa)蘭(lan)可與(yu)塑(su)料管(guan)進行(xing)焊接(jie)(jie)。此時(shi)塑(su)料法(fa)(fa)蘭(lan)應在內徑兩面車出45°坡口，兩面都應與(yu)管(guan)子焊接(jie)(jie)。緊固法(fa)(fa)蘭(lan)時(shi)應把(ba)密封(feng)墊(dian)墊(dian)好，并在螺栓兩端(duan)加墊(dian)圈。

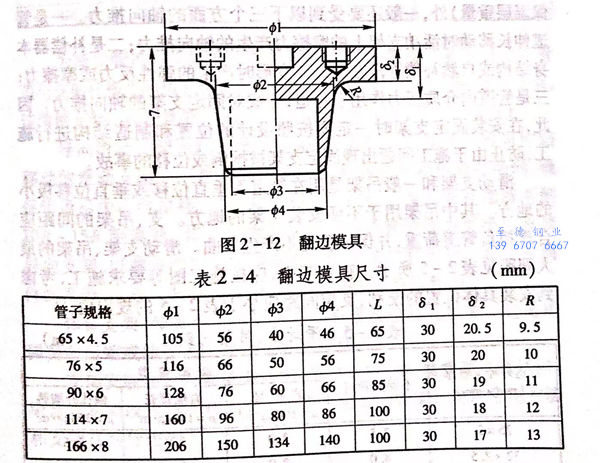

塑(su)料管(guan)管(guan)端翻(fan)邊(bian)(bian)的工藝是將(jiang)要翻(fan)邊(bian)(bian)的管(guan)端加熱至140℃~150℃,套上鋼法蘭，推入(ru)翻(fan)邊(bian)(bian)模具。翻(fan)邊(bian)(bian)模具為鋼質(zhi)，如圖2-12所示(shi)，尺寸如表2-4所列。翻(fan)邊(bian)(bian)模具推人(ren)前先加熱至80℃~100℃,不(bu)使管(guan)端冷卻(que)，推入(ru)后均(jun)勻地使管(guan)口翻(fan)成垂直(zhi)于管(guan)子軸線的翻(fan)邊(bian)(bian)。翻(fan)邊(bian)(bian)后不(bu)得有裂紋(wen)和皺折等缺陷。
