不銹鋼的韌性大、熱強度高，而砂輪磨粒的切削刃具有較大的負前角，磨削過程中磨屑不容易被切離，切削阻力大，擠壓、摩擦劇烈。單位面積磨削力很大，磨削溫度可達1000~1500℃.同時，在高溫高壓作用下，磨屑易黏附在砂輪上，填滿磨粒間的空隙，使磨粒失去切削作用。不(bu)銹鋼的類型不同，產生砂輪堵塞的情況也不相同，如磨削耐濃硝酸不銹鋼及耐熱不銹鋼，黏附、堵塞現象比06Cr18Ni11Ti嚴重，而12Cr13、20Cr13等馬氏體不銹鋼就比較輕。不銹鋼的熱導率小，磨削時的高溫不易導出，工件表面易產生燒傷、退火等現象，退火層深度有時可達0.01~0.02mm.磨削過程中產生嚴重的擠壓變形，導致磨削表面產生加工硬化，特別是磨削奧氏體不銹鋼時，由于奧氏體組織不夠穩定，磨后易產生馬氏體組織，使表面硬化嚴重。不銹鋼的線膨脹系數大，在磨削熱的作用下易產生變形，其尺寸難以控制。尤其是薄壁和細長的零件，此現象更為嚴重。多數類型的不銹鋼不能被磁化，在平面磨削時，只能靠機械夾固或專用夾具來夾持工件，利用工件側面夾緊工件，產生變形和造成形狀或尺寸誤差，薄板工件更為突出。同時也會引起磨削過程中的振顫而出現鱗斑狀波紋。
不(bu)(bu)銹(xiu)鋼(gang)可采(cai)用與磨(mo)削碳鋼(gang)、低(di)合金鋼(gang)相同的操作和砂輪轉速進行(xing)磨(mo)削，但應避免磨(mo)削不(bu)(bu)均勻或局(ju)部過熱是(shi)磨(mo)削不(bu)(bu)銹(xiu)鋼(gang)必(bi)須關注的重點(dian)。不(bu)(bu)銹(xiu)鋼(gang)熱導(dao)率低(di)，造(zao)成熱變形增加，特別是(shi)奧氏體鋼(gang)類，熱膨脹(zhang)系數高于常見(jian)鋼(gang)種及鑄鐵約(yue)60%。
1. 砂輪
①. 磨料
白剛玉(yu)(yu)具有(you)較好的切削(xue)(xue)(xue)性(xing)能和自(zi)銳性(xing)，適(shi)于(yu)磨(mo)(mo)(mo)削(xue)(xue)(xue)馬氏體(ti)(ti)及馬氏體(ti)(ti)＋鐵素(su)體(ti)(ti)不銹(xiu)鋼；單晶(jing)剛玉(yu)(yu)磨(mo)(mo)(mo)料適(shi)用(yong)(yong)于(yu)磨(mo)(mo)(mo)削(xue)(xue)(xue)奧(ao)氏體(ti)(ti)和奧(ao)氏體(ti)(ti)＋鐵素(su)體(ti)(ti)不銹(xiu)鋼；微(wei)(wei)晶(jing)剛玉(yu)(yu)磨(mo)(mo)(mo)料是由許多(duo)微(wei)(wei)小的晶(jing)體(ti)(ti)組成(cheng)的，強度高(gao)、韌性(xing)和自(zi)銳性(xing)好，其自(zi)銳的特點是沿(yan)微(wei)(wei)晶(jing)的縫隙碎(sui)裂，從(cong)而獲得微(wei)(wei)刃性(xing)和微(wei)(wei)刃等(deng)高(gao)性(xing)，可(ke)以(yi)減少燒傷、拉毛(mao)等(deng)現(xian)(xian)象(xiang)，并可(ke)以(yi)降低(di)磨(mo)(mo)(mo)削(xue)(xue)(xue)表(biao)面粗糙度，適(shi)于(yu)磨(mo)(mo)(mo)削(xue)(xue)(xue)各種(zhong)不銹(xiu)鋼；立方氮化(hua)硼磨(mo)(mo)(mo)料的硬(ying)度很高(gao)，熱穩定性(xing)好，化(hua)學惰性(xing)高(gao)，在1300~1500℃不氧化(hua)，磨(mo)(mo)(mo)粒(li)的刃尖不易變鈍，產(chan)生的磨(mo)(mo)(mo)削(xue)(xue)(xue)熱也少，適(shi)用(yong)(yong)于(yu)磨(mo)(mo)(mo)削(xue)(xue)(xue)各種(zhong)不銹(xiu)鋼。為了減少黏(nian)附(fu)現(xian)(xian)象(xiang)，也可(ke)采用(yong)(yong)碳化(hua)硅和人造金剛石(shi)為磨(mo)(mo)(mo)料的砂輪。
a. 粒度(du)：磨(mo)(mo)削不銹鋼(gang)時(shi)，一般以采用(yong)(yong)36號(hao)(hao)、46號(hao)(hao)、60號(hao)(hao)中等粒度(du)的砂輪(lun)為(wei)宜，其中粗磨(mo)(mo)采用(yong)(yong)36號(hao)(hao)、46號(hao)(hao)粒度(du)，精磨(mo)(mo)采用(yong)(yong)60號(hao)(hao)粒度(du)。為(wei)了(le)同時(shi)適用(yong)(yong)于粗磨(mo)(mo)和精磨(mo)(mo)，則采用(yong)(yong)46號(hao)(hao)或60號(hao)(hao)粒度(du)。
b. 結合(he)(he)劑(ji)(ji)：磨削不(bu)(bu)銹鋼(gang)要(yao)求(qiu)砂(sha)輪具有較高的強度，以便承(cheng)受較大(da)的沖(chong)擊載荷。陶瓷結合(he)(he)劑(ji)(ji)耐(nai)熱、抗腐(fu)蝕，用它制成(cheng)的砂(sha)輪能(neng)很好(hao)地保持切削性(xing)能(neng)，不(bu)(bu)怕潮(chao)濕，且有多孔(kong)性(xing)，適合(he)(he)于制作磨削不(bu)(bu)銹鋼(gang)砂(sha)輪的結合(he)(he)劑(ji)(ji)。磨削耐(nai)濃硝(xiao)酸(suan)不(bu)(bu)銹鋼(gang)等材(cai)料內(nei)孔(kong)時，可(ke)采用樹脂結合(he)(he)劑(ji)(ji)制造砂(sha)輪。
c. 硬度(du)：應選(xuan)用硬度(du)較低的砂輪(lun)，以提高自銳性。一般(ban)選(xuan)用G~N硬度(du)的砂輪(lun)，其中以K~L使用最為(wei)普遍，使用微(wei)晶剛玉作磨(mo)料的內圓磨(mo)砂輪(lun)，則(ze)以了硬度(du)為(wei)宜(yi)。
d. 組織：為了避免磨削過(guo)程中砂(sha)輪堵塞(sai)，砂(sha)輪組織應選較(jiao)疏松的，一般選用5~8號較(jiao)為合適。
精(jing)磨(mo)時往(wang)往(wang)采(cai)用的(de)砂(sha)輪顆粒(li)更細(xi)。由于(yu)保持(chi)砂(sha)輪外廓形狀在磨(mo)削(xue)過程(cheng)中的(de)重要性，所(suo)以(yi)磨(mo)不(bu)銹鋼螺(luo)紋的(de)砂(sha)輪，要比磨(mo)削(xue)其他鋼種的(de)砂(sha)輪的(de)顆粒(li)更細(xi)、更硬。螺(luo)距越小，砂(sha)輪顆粒(li)越細(xi)、越硬。
氧化(hua)(hua)鋁砂輪幾(ji)乎專門用于(yu)磨(mo)削(xue)不(bu)(bu)銹鋼。碳化(hua)(hua)硅(gui)砂輪一般(ban)僅用于(yu)特殊磨(mo)削(xue)，如(ru)磨(mo)軋輥，碳化(hua)(hua)硅(gui)極細顆(ke)粒磨(mo)不(bu)(bu)銹鋼冷(leng)軋軋輥時，可磨(mo)成光(guang)亮(liang)表面(mian)。
②. 磨削(xue)用量
陶瓷(ci)結合劑砂(sha)輪的(de)速度為30~35m/s;樹脂(zhi)結合劑的(de)砂(sha)輪速度為35~50m/s.當發現表面燒傷時，應將砂(sha)輪速度降至16~20m/s。
當工件直(zhi)徑小于50mm時(shi)(shi)，轉(zhuan)速n=120~150r/min;大于50mm時(shi)(shi)，轉(zhuan)速n=40~80r/min。
用砂輪外圓進行平面精磨時(shi)，工作臺運動速度一般為(wei)15~20m/min,粗(cu)磨時(shi)為(wei)5~50m/min.磨削(xue)深度和橫向(xiang)進給(gei)量小(xiao)時(shi)取(qu)大值(zhi)，橫向(xiang)進給(gei)量大時(shi)取(qu)小(xiao)值(zhi)。粗(cu)磨深度為(wei)0.04~0.08mm,精磨深度為(wei)0.01mm.修整(zheng)砂輪后應(ying)減小(xiao)磨削(xue)深度。
外圓(yuan)(yuan)磨(mo)削時(shi)(shi)縱向進給量，粗(cu)磨(mo)時(shi)(shi)為(wei)（0.2~0.7)B(mm/r),精(jing)磨(mo)時(shi)(shi)為(wei)（0.2~0.3)B(mm/r);內圓(yuan)(yuan)磨(mo)削時(shi)(shi)縱向進給量，粗(cu)磨(mo)時(shi)(shi)為(wei)（0.4~0.7)B(mm/r),精(jing)磨(mo)時(shi)(shi)為(wei)（0.25~0.4)B(mm/r);砂輪外圓(yuan)(yuan)平面磨(mo)橫向進給量，粗(cu)磨(mo)時(shi)(shi)（0.3~0.7)B(mm/dst),精(jing)磨(mo)時(shi)(shi)為(wei)（0.05~0.1)B(mm/dst)。
2. 磨削(xue)液
磨(mo)(mo)削液(ye)用(yong)(yong)于冷卻和潤滑砂輪(lun)與(yu)工件，減少砂輪(lun)負荷，避免磨(mo)(mo)粒鈍(dun)化，所有這些可能(neng)引起惡劣的磨(mo)(mo)削作(zuo)用(yong)(yong)，產生(sheng)過熱、熱裂、光潔度差。
磨(mo)削(xue)(xue)(xue)不(bu)銹鋼(gang)(gang)(gang)時(shi)，磨(mo)削(xue)(xue)(xue)液(ye)(ye)的選(xuan)擇比磨(mo)碳鋼(gang)(gang)(gang)和(he)低合(he)鋼(gang)(gang)(gang)更為重(zhong)要，某些(xie)用途（參看(kan)下文(wen)影響磨(mo)削(xue)(xue)(xue)率因(yin)素一節）磨(mo)削(xue)(xue)(xue)液(ye)(ye)已(yi)證明為磨(mo)削(xue)(xue)(xue)不(bu)銹鋼(gang)(gang)(gang)的特別重(zhong)要變化因(yin)素，磨(mo)削(xue)(xue)(xue)不(bu)銹鋼(gang)(gang)(gang)時(shi)水基溶(rong)(rong)液(ye)(ye)（溶(rong)(rong)性油(you)乳(ru)液(ye)(ye)合(he)成液(ye)(ye)）或磨(mo)削(xue)(xue)(xue)油(you)均可使用。
3. 磨削不銹鋼(gang)的注意事項
應(ying)及(ji)時(shi)(shi)(shi)修(xiu)(xiu)整砂(sha)(sha)(sha)輪(lun)(lun)(lun)，粗(cu)磨(mo)時(shi)(shi)(shi)砂(sha)(sha)(sha)輪(lun)(lun)(lun)要修(xiu)(xiu)整得粗(cu)一些，精(jing)磨(mo)時(shi)(shi)(shi)砂(sha)(sha)(sha)輪(lun)(lun)(lun)要始終(zhong)保持鋒利，以(yi)免過熱(re)燒傷。修(xiu)(xiu)整后的(de)(de)砂(sha)(sha)(sha)輪(lun)(lun)(lun)兩側轉角處，不(bu)允許有毛(mao)刺存(cun)在。低(di)表(biao)面(mian)(mian)粗(cu)糙度磨(mo)削(xue)時(shi)(shi)(shi)，粗(cu)精(jing)磨(mo)應(ying)分(fen)別進(jin)行，精(jing)磨(mo)余(yu)(yu)量一般留(liu)(liu)0.05mm為(wei)(wei)宜，工件裝(zhuang)夾誤差大時(shi)(shi)(shi)可(ke)留(liu)(liu)0.1mm.磨(mo)削(xue)過程中必(bi)須充分(fen)冷卻(que)，以(yi)帶(dai)走大量的(de)(de)磨(mo)削(xue)熱(re)和進(jin)行沖刷，防止砂(sha)(sha)(sha)輪(lun)(lun)(lun)堵塞(sai)和工件表(biao)面(mian)(mian)燒傷。冷卻(que)液(ye)必(bi)須清潔，不(bu)能混入磨(mo)屑或砂(sha)(sha)(sha)粒，以(yi)免將工件拉毛(mao)。磨(mo)削(xue)不(bu)銹鋼(gang)的(de)(de)冷卻(que)液(ye)，一般選用(yong)冷卻(que)性(xing)(xing)能較(jiao)好的(de)(de)乳(ru)化液(ye)，或用(yong)含有極(ji)壓添(tian)加(jia)劑且表(biao)面(mian)(mian)張力小(xiao)的(de)(de)冷卻(que)液(ye)。流量為(wei)(wei)20~40L/min,砂(sha)(sha)(sha)輪(lun)(lun)(lun)直(zhi)徑大時(shi)(shi)(shi)，為(wei)(wei)80L/min.不(bu)銹鋼(gang)磨(mo)削(xue)余(yu)(yu)量應(ying)取小(xiao)一些，外圓磨(mo)削(xue)時(shi)(shi)(shi)，直(zhi)徑上(shang)的(de)(de)磨(mo)削(xue)余(yu)(yu)量為(wei)(wei)0.15~0.3mm,精(jing)磨(mo)余(yu)(yu)量為(wei)(wei)0.05mm.內圓磨(mo)削(xue)的(de)(de)余(yu)(yu)量與外圓磨(mo)削(xue)基(ji)本相同(tong)。平面(mian)(mian)磨(mo)削(xue)時(shi)(shi)(shi)，對(dui)面(mian)(mian)積(ji)小(xiao)、剛(gang)性(xing)(xing)好的(de)(de)零(ling)件，單邊留(liu)(liu)余(yu)(yu)量為(wei)(wei)0.15~0.2mm,剛(gang)性(xing)(xing)差、面(mian)(mian)積(ji)大的(de)(de)零(ling)件，單邊留(liu)(liu)磨(mo)削(xue)余(yu)(yu)量0.25~0.3mm。
乳化(hua)油(you)是由乳化(hua)礦物油(you)或礦物油(you)制成，合(he)(he)成液含(han)有(you)非礦物油(you)類有(you)機化(hua)合(he)(he)物。乳化(hua)液含(han)有(you)氯和硫是磨(mo)削各種不銹鋼常用(yong)和最好的(de)水基溶液混合(he)(he)液，而磨(mo)削油(you)則僅用(yong)于(yu)磨(mo)削絲扣及(ji)其(qi)他特殊用(yong)途。

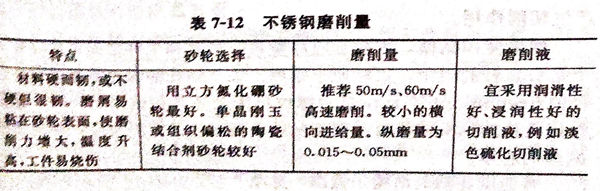

不銹鋼磨削量，見(jian)表7-12。
