世界各國設有拉拔式擴徑機共六臺，即意大利兩臺、法國兩臺、委內瑞拉一臺、阿根廷一臺。雖然投產年代不同，技術裝備不完全一樣，但基本上可分為需擴口卷邊的擴徑機和只需擴口而不需卷邊的擴徑機，法國的擴徑機屬于前者，意大利的則屬于后者。這些擴徑機的平面布置（參見圖10-2)、設備形式與工藝流程基本相同，現簡述于后。

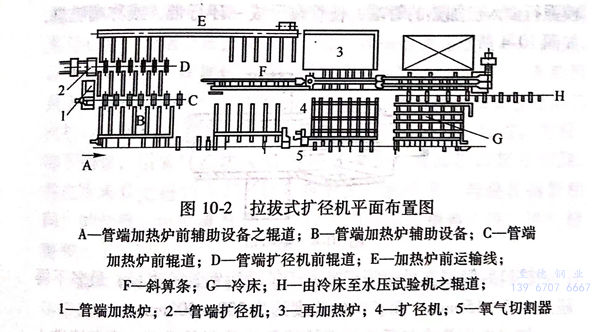

圖 10-2.jpg


1. 拉拔式擴徑機平面布置(zhi)與設備組(zu)成


  6臺拉拔(ba)式擴徑機(ji)中有5臺安(an)裝在大型（16英寸(cun)以上）周期軋管機(ji)組之(zhi)后(hou)，只有法國的(de)一(yi)臺安(an)裝在ф400自動軋管機(ji)組之(zhi)后(hou)。拉拔(ba)式擴徑機(ji)組是(shi)由(you)管端加(jia)(jia)熱爐(lu)、端部擴徑機(ji)、再加(jia)(jia)熱爐(lu)、擴徑機(ji)、氧氣切(qie)割器(qi)以及隨(sui)后(hou)的(de)精(jing)整設備所組成(cheng)，如(ru)圖10-2所示，其工(gong)藝流程主(zhu)要(yao)是(shi)由(you)圖10-3所示的(de)工(gong)序(xu)組成(cheng)。

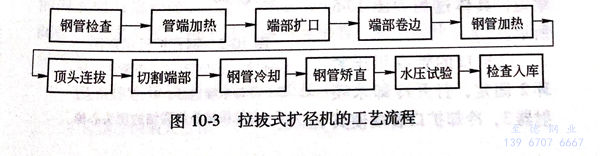

圖 10-3.jpg


  在大型周期式軋管機組上軋制完畢的不銹(xiu)鋼管(guan)，經過檢查內外表面質量和幾何尺寸后，由輥道A進入擴徑工段。鋼管經過附屬臺架B進入管端加執爐之前輥道C由輥道C將鋼管之一送入管端加熱爐1,管端加熱爐多為鍛造縫式爐，爐子采用焦爐煤氣或重油作為燃料，根據鋼種與鋼管規格選定加熱時間與溫度。管端加熱后，通過斜算條進人管端擴口機前輥道D,它將已加熱的一端運往管端擴徑機2,固定鋼管一端之后，擴口壓力機將一凸模強行插入已加熱的管端，使管端形成一環行帶，或稱喇叭口，如圖10-4所示。

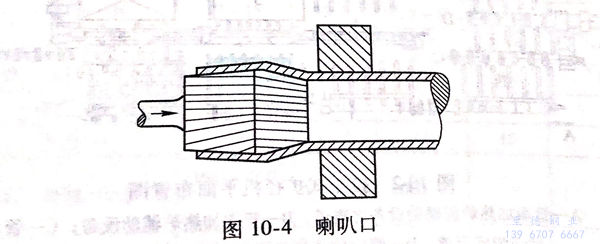

圖 10-4.jpg


 擴口后管端(duan)直徑(jing)應等(deng)于或大(da)于擴徑(jing)后鋼管的直徑(jing)，最多不得超(chao)過(guo)100~150mm,而擴口的長(chang)度約為(wei)300~500mm。


 擴(kuo)口之不(bu)銹(xiu)鋼(gang)(gang)管(guan)冷卻后通過(guo)(guo)運輸線E送往斜算條(tiao)(tiao)F,或直接進(jin)入(ru)加(jia)(jia)熱爐(lu)3.加(jia)(jia)熱爐(lu)是(shi)一(yi)(yi)個(ge)長方形的(de)斜底(di)箱式(shi)(shi)爐(lu)，爐(lu)底(di)的(de)一(yi)(yi)端(duan)有(you)一(yi)(yi)凹槽（法國式(shi)(shi)）以(yi)適應擴(kuo)口管(guan)端(duan)加(jia)(jia)熱的(de)要求(qiu)。不(bu)銹(xiu)鋼(gang)(gang)管(guan)從端(duan)面進(jin)爐(lu)，從側(ce)面出爐(lu)。加(jia)(jia)熱溫(wen)度一(yi)(yi)般為1100~1150℃,加(jia)(jia)熱好之后，提升側(ce)面爐(lu)門(men)，不(bu)銹(xiu)鋼(gang)(gang)管(guan)經(jing)過(guo)(guo)斜算條(tiao)(tiao)進(jin)入(ru)拉(la)拔式(shi)(shi)擴(kuo)徑機4,拉(la)拔式(shi)(shi)擴(kuo)徑機的(de)主要工作(zuo)原理是(shi)：通過(guo)(guo)一(yi)(yi)組(zu)（3~4)個(ge)直徑逐(zhu)漸增大(da)的(de)頂頭插入(ru)并通過(guo)(guo)鋼(gang)(gang)管(guan)全長，使(shi)不(bu)銹(xiu)鋼(gang)(gang)管(guan)直徑擴(kuo)大(da)，壁厚(hou)減(jian)薄，長度略為縮短，具體過(guo)(guo)程如圖10-5所示。

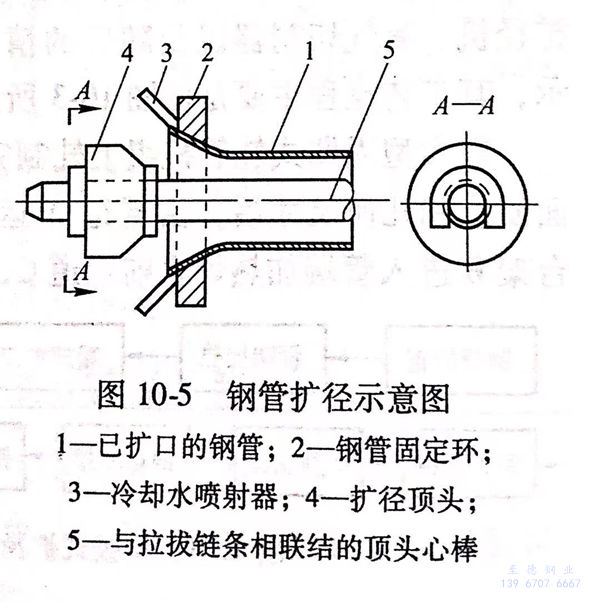

圖 10-5.jpg


 已擴(kuo)(kuo)(kuo)口的(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)端(duan)用(yong)壓(ya)緊環(huan)2固(gu)定，打(da)開冷(leng)(leng)卻(que)水(shui)噴射(she)器3,冷(leng)(leng)卻(que)擴(kuo)(kuo)(kuo)口管(guan)(guan)(guan)(guan)(guan)(guan)端(duan)使(shi)(shi)其“變(bian)黑”以增加(jia)鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)強度，隨(sui)后(hou)再引(yin)入第(di)一(yi)(yi)(yi)個(ge)頂(ding)頭(tou)(tou)4.頂(ding)頭(tou)(tou)4固(gu)定在心(xin)棒5上(shang)，心(xin)棒的(de)(de)另(ling)一(yi)(yi)(yi)端(duan)與(yu)(yu)拉拔鏈(lian)條相(xiang)連，電動機使(shi)(shi)鏈(lian)條不斷運動產生拉力，以使(shi)(shi)頂(ding)頭(tou)(tou)穿過整(zheng)(zheng)根鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)插(cha)人頂(ding)頭(tou)(tou)時速度要小些，之(zhi)后(hou)速度增大(da)，使(shi)(shi)鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)溫度不致過于降低。當第(di)一(yi)(yi)(yi)根頂(ding)頭(tou)(tou)穿過之(zhi)后(hou)，緊接著引(yin)入第(di)二根直(zhi)徑(jing)(jing)稍(shao)大(da)的(de)(de)頂(ding)頭(tou)(tou)，這樣連續的(de)(de)引(yin)進頂(ding)頭(tou)(tou)與(yu)(yu)心(xin)棒，使(shi)(shi)不銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)被擴(kuo)(kuo)(kuo)至所需直(zhi)徑(jing)(jing)。頂(ding)頭(tou)(tou)拉拔速度應盡可能快，以便(bian)有可能在一(yi)(yi)(yi)次加(jia)熱(re)擴(kuo)(kuo)(kuo)口后(hou)就完成(cheng)所需擴(kuo)(kuo)(kuo)徑(jing)(jing)的(de)(de)加(jia)工。一(yi)(yi)(yi)次加(jia)熱(re)最多可進行三四(si)次拉拔，如(ru)還不能達到所需直(zhi)徑(jing)(jing)，則需進行第(di)二次擴(kuo)(kuo)(kuo)口、加(jia)熱(re)，并(bing)用(yong)一(yi)(yi)(yi)組直(zhi)徑(jing)(jing)更(geng)大(da)的(de)(de)頂(ding)頭(tou)(tou)再次進行拉拔。之(zhi)后(hou)，卸下不銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)，用(yong)氧(yang)氣乙(yi)炔火焰圖10-2中5將(jiang)端(duan)部(bu)擴(kuo)(kuo)(kuo)口部(bu)分切除(chu)，并(bing)在冷(leng)(leng)床G上(shang)進行冷(leng)(leng)卻(que)，然后(hou)不銹鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)按一(yi)(yi)(yi)般順序(xu)（與(yu)(yu)熱(re)軋鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)相(xiang)同）的(de)(de)精(jing)整(zheng)(zheng)，由(you)輥(gun)道H將(jiang)已擴(kuo)(kuo)(kuo)徑(jing)(jing)之(zhi)鋼(gang)(gang)管(guan)(guan)(guan)(guan)(guan)(guan)運往精(jing)整(zheng)(zheng)工段，進行精(jing)整(zheng)(zheng)和水(shui)壓(ya)試驗。
