焊接普通鐵素體不銹(xiu)鋼(gang)，通常可以采用兩種類型的填充材料。

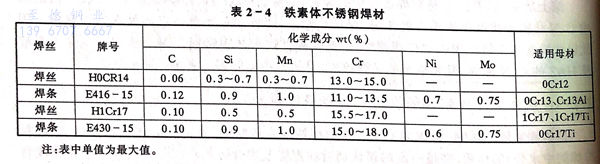

 1. 用與(yu)被焊鋼(gang)材相同類型的焊接材料。如0Cr12,0Cr13,0Cr13A1等鋼(gang)采用0Cr13Nb（AWS405Nb)的焊絲(si)或焊條(tiao)，0Cr17、0Cr17Ti鋼(gang)使用1Cr17(Ti)的焊絲(si)和(he)焊條(tiao)等。除以(yi)上Cr13和(he)Cr17鐵(tie)素體不(bu)銹鋼(gang)，目前已有相應(ying)的同質焊材標準外，大部分(fen)(fen)高鉻鐵(tie)素體不(bu)銹鋼(gang)均采用與(yu)母材同成分(fen)(fen)的焊材或自行研制的焊材，未列入標準。表2-4是(shi)兩種手工焊材的化學成分(fen)(fen)。在(zai)要求焊縫金屬與(yu)母材具有相同的導(dao)電(dian)、導(dao)磁及力學等物理(li)性能(neng)和(he)表面(mian)色澤時，應(ying)選同質的焊材。

 2. 采用奧(ao)氏體焊(han)(han)材甚至可以(yi)采用鎳(nie)基合金的焊(han)(han)材，實際上是異種材料焊(han)(han)接，有利于提高焊(han)(han)接接頭的塑韌性，可以(yi)免除(chu)焊(han)(han)前預熱焊(han)(han)后熱處理(li)。不(bu)過不(bu)進行焊(han)(han)后熱處理(li)，不(bu)含(han)穩定元素的鐵(tie)素體不(bu)銹鋼的HAZ的敏化和晶間腐(fu)蝕(shi)傾向將(jiang)難以(yi)消除(chu)。

 3. 高(gao)純(chun)鐵素體不銹鋼的焊(han)接工(gong)藝(yi)與焊(han)接材料選擇

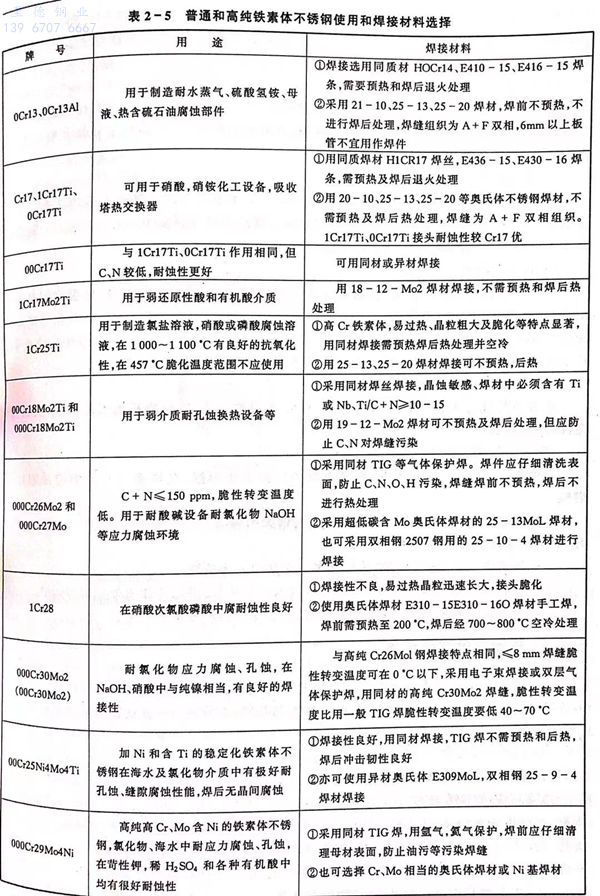

 對于(yu)碳(tan)、氮(dan)、氧等間隙元素(su)(su)(su)含量(liang)極(ji)(ji)低(di)的(de)(de)(de)高純(chun)(chun)鐵(tie)素(su)(su)(su)體不(bu)銹(xiu)(xiu)鋼，高溫(wen)引起的(de)(de)(de)脆化并不(bu)顯(xian)著，焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)具有(you)很好的(de)(de)(de)塑(su)韌性(xing)，不(bu)需(xu)焊(han)(han)(han)前(qian)(qian)預熱和焊(han)(han)(han)后熱處理。在(zai)(zai)要求同種焊(han)(han)(han)材(cai)焊(han)(han)(han)接(jie)(jie)(jie)(jie)時，目前(qian)(qian)仍沒有(you)標準(zhun)化的(de)(de)(de)高純(chun)(chun)鐵(tie)素(su)(su)(su)體不(bu)銹(xiu)(xiu)鋼的(de)(de)(de)焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料，一般采用與母材(cai)同成分(fen)的(de)(de)(de)焊(han)(han)(han)材(cai)作為填充(chong)材(cai)料，由于(yu)高純(chun)(chun)鐵(tie)素(su)(su)(su)體不(bu)銹(xiu)(xiu)鋼中的(de)(de)(de)間隙元素(su)(su)(su)含量(liang)已(yi)經(jing)極(ji)(ji)低(di)，因(yin)此(ci)關(guan)(guan)鍵(jian)是(shi)在(zai)(zai)焊(han)(han)(han)接(jie)(jie)(jie)(jie)過程中防止焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)區的(de)(de)(de)污(wu)染(ran)，這是(shi)保證(zheng)焊(han)(han)(han)接(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)頭(tou)的(de)(de)(de)塑(su)韌性(xing)和耐蝕(shi)性(xing)的(de)(de)(de)關(guan)(guan)鍵(jian)。表(biao)2-5是(shi)鐵(tie)素(su)(su)(su)體不(bu)銹(xiu)(xiu)鋼的(de)(de)(de)用途(tu)及焊(han)(han)(han)接(jie)(jie)(jie)(jie)材(cai)料選擇。
