1. 識讀(du)方法(fa)

a. 平面圖識(shi)讀

  室外給排水(shui)管道平(ping)面圖主要表示一個小區或樓房(fang)等給排水(shui)管道布置情況(kuang)，識(shi)讀(du)時應(ying)注意：

  ①. 查明管路平面布置與走向。通常給水管道用粗實線表示，排水管道用粗虛線表示，檢查井用直徑2mm~3mm的小圓表示。給水管道的走向是從大管徑到小管徑，通向建筑物；排水管的走向從建筑物出來到檢查井，各檢查井之間從高標高到低標高，管徑從小到大。

  ②. 查明消防栓、水表井、閥門井的具體位置。當管路上有泵站、水池、水塔及其他構筑物時，要查明這些構筑物的位置，管道進出的方向，以及各構筑物上管道、閥門及附件的設置情況。

  ③. 了解給排水管道的埋深及管徑。管道標高往往標注絕對標高，識讀時要搞清楚地面的自然標高，以便計算管道的埋設深度。室外給排水管道的標高通常是按管底來標注的。

  ④. 特別要注意檢查井的位置和檢查井進出管的標高。當沒有標高標注時，可用坡度計算出管道的相對標高。

特別(bie)提醒：當(dang)排水管(guan)道有局部污水處理構筑物時(shi)，還要查明這些構筑物的位置，進出接管(guan)的管(guan)徑、距(ju)離、坡(po)度等，必要時(shi)應查看有關詳圖，進一步搞清構筑物構造及構筑物上配管(guan)情況。

 b. 縱斷面圖識讀

  由于地下管(guan)道種(zhong)類(lei)繁多，布(bu)置(zhi)復(fu)雜，為了更(geng)好(hao)地表(biao)示給排水管(guan)道的縱斷面(mian)(mian)布(bu)置(zhi)情況，有些工程(cheng)還繪制管(guan)道縱斷面(mian)(mian)圖(tu)，識讀時應注意：

  ①. 查明管道、檢查井的縱斷面情況。有關數據均列在圖樣下面的表格中，一般列有檢查井編號及距離、管道埋深、管底標高、地面標高、管道坡度和管道直徑等。

  ②. 由于管道長度方向比直徑方向大得多，縱斷面圖繪制時縱橫向采用不同的比例。

c. 識圖方(fang)法

  管(guan)道縱斷(duan)(duan)面圖(tu)分(fen)(fen)為(wei)上(shang)下兩(liang)部(bu)(bu)分(fen)(fen)，上(shang)部(bu)(bu)分(fen)(fen)的(de)左側(ce)為(wei)標高塔尺，靠近(jin)塔尺的(de)左側(ce)注上(shang)相(xiang)應(ying)的(de)絕對標高，右側(ce)為(wei)管(guan)道斷(duan)(duan)面圖(tu)形(xing)，下部(bu)(bu)分(fen)(fen)為(wei)數據表格。

  讀(du)(du)圖時，先識(shi)讀(du)(du)平面(mian)(mian)(mian)(mian)圖，然后(hou)結合平面(mian)(mian)(mian)(mian)圖識(shi)讀(du)(du)斷面(mian)(mian)(mian)(mian)圖。讀(du)(du)斷面(mian)(mian)(mian)(mian)圖時，先看是(shi)哪種管(guan)道(dao)(dao)的(de)縱斷面(mian)(mian)(mian)(mian)圖，然后(hou)看該管(guan)道(dao)(dao)縱斷面(mian)(mian)(mian)(mian)圖形中有哪些節(jie)點(dian)，并在(zai)(zai)相應的(de)平面(mian)(mian)(mian)(mian)圖中找該管(guan)道(dao)(dao)及(ji)其相應的(de)各(ge)節(jie)點(dian)。最后(hou)在(zai)(zai)該管(guan)道(dao)(dao)縱斷面(mian)(mian)(mian)(mian)圖的(de)數據表格(ge)內，查找其管(guan)道(dao)(dao)縱斷面(mian)(mian)(mian)(mian)圖形中各(ge)節(jie)點(dian)的(de)有關(guan)數據。

2. 室外給排水系(xi)統管(guan)道施工圖識(shi)讀舉例

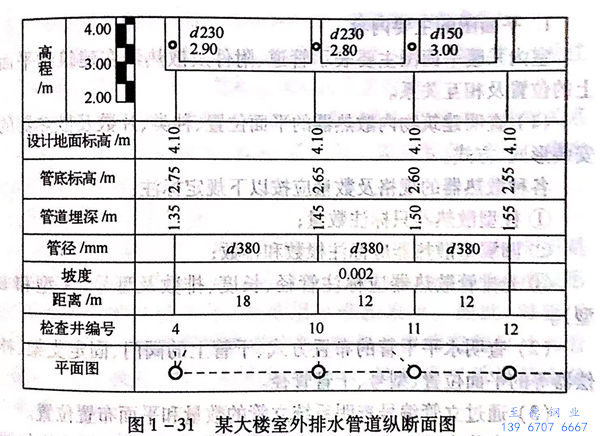

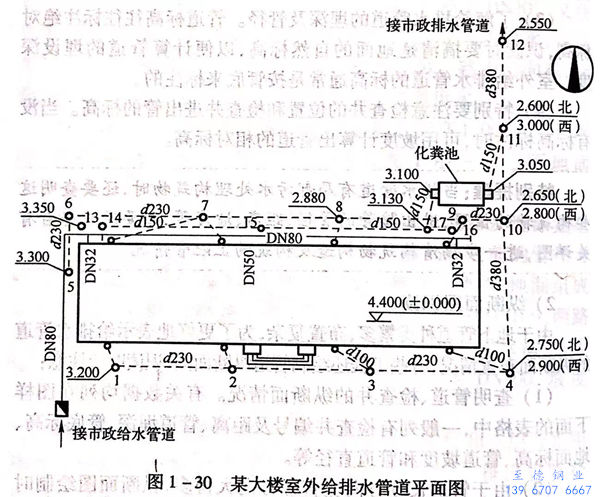

  某(mou)大樓室外給排水管道平面圖(tu)和縱(zong)斷面圖(tu)見圖(tu)1-30、圖(tu)1-31。

  室(shi)(shi)外排(pai)(pai)水(shui)(shui)系統有污(wu)水(shui)(shui)系統和雨水(shui)(shui)系統，污(wu)水(shui)(shui)系統經化糞池后與雨水(shui)(shui)管(guan)(guan)道(dao)匯(hui)(hui)總排(pai)(pai)至(zhi)(zhi)市(shi)政排(pai)(pai)水(shui)(shui)管(guan)(guan)道(dao)。污(wu)水(shui)(shui)管(guan)(guan)道(dao)由大樓3處(chu)排(pai)(pai)出(chu)(chu)，排(pai)(pai)水(shui)(shui)管(guan)(guan)管(guan)(guan)徑(jing)、埋深見室(shi)(shi)內排(pai)(pai)水(shui)(shui)管(guan)(guan)道(dao)施工(gong)圖。污(wu)水(shui)(shui)管(guan)(guan)道(dao)平行于大樓北(bei)外墻(qiang)敷(fu)，管(guan)(guan)徑(jing)d150,管(guan)(guan)路上設有5個檢查井(jing)（編號(hao)13、14、15、16、17).大樓污(wu)水(shui)(shui)匯(hui)(hui)集(ji)到17號(hao)檢查井(jing)后排(pai)(pai)入化糞池，化糞池的出(chu)(chu)水(shui)(shui)管(guan)(guan)接至(zhi)(zhi)11號(hao)檢查井(jing)后與雨水(shui)(shui)管(guan)(guan)匯(hui)(hui)合。

 室外(wai)雨(yu)(yu)水(shui)(shui)收集大(da)樓屋(wu)面(mian)(mian)雨(yu)(yu)水(shui)(shui)，大(da)樓南面(mian)(mian)設(she)(she)4根(gen)雨(yu)(yu)水(shui)(shui)立管(guan)(guan)、4個檢查(cha)(cha)(cha)井(jing)（編(bian)(bian)號1、2、3、4),北面(mian)(mian)設(she)(she)有(you)4根(gen)立管(guan)(guan)、4個檢查(cha)(cha)(cha)井(jing)（編(bian)(bian)號6、7、8、9),大(da)樓西(xi)北設(she)(she)一個檢查(cha)(cha)(cha)井(jing)（編(bian)(bian)號5).南北兩(liang)條(tiao)雨(yu)(yu)水(shui)(shui)管(guan)(guan)管(guan)(guan)徑(jing)均(jun)為(wei)d230,雨(yu)(yu)水(shui)(shui)總管(guan)(guan)自4號檢查(cha)(cha)(cha)井(jing)至(zhi)11號檢查(cha)(cha)(cha)井(jing)，管(guan)(guan)徑(jing)均(jun)為(wei)d380,污水(shui)(shui)雨(yu)(yu)水(shui)(shui)匯合后管(guan)(guan)徑(jing)仍為(wei)d380.雨(yu)(yu)水(shui)(shui)起點檢查(cha)(cha)(cha)井(jing)管(guan)(guan)底(di)標高(gao)(gao)：1號檢查(cha)(cha)(cha)井(jing)3.200m,5號檢查(cha)(cha)(cha)井(jing)3.300m.總管(guan)(guan)出口12號檢查(cha)(cha)(cha)井(jing)管(guan)(guan)底(di)標高(gao)(gao)2.550m.其(qi)余(yu)各(ge)檢查(cha)(cha)(cha)井(jing)管(guan)(guan)底(di)標高(gao)(gao)見平面(mian)(mian)圖或(huo)縱斷面(mian)(mian)圖。
