室內采暖管道施工圖(tu)主(zhu)要表示一棟建筑物的供暖系統(tong)，主(zhu)要包(bao)括平面圖(tu)、系統(tong)圖(tu)、詳圖(tu)。
1. 平面圖的主要內容
室內采暖平面圖主要(yao)表示(shi)管道、附件及散熱器(qi)在建筑物平面上的(de)位置及相(xiang)互關(guan)系。
a. 查明建筑物(wu)內散熱器的(de)平(ping)面位(wei)置(zhi)、種類、片數(shu)及散熱器的(de)安裝(zhuang)形式、方式。
各種散熱器的規格(ge)及數量應按(an)以(yi)下規定標注(zhu)：
①. 柱型散熱(re)器只標注數量；
②. 圓(yuan)翼型散熱器應標注根數和排數；
③. 光排管散熱器應標注管徑、長度、排數及型(xing)號(hao)（A型(xing)和B型(xing)）。
b. 查(cha)明(ming)水平干(gan)管的(de)布置方式、干(gan)管上的(de)閥門、固定支架(jia)、補(bu)償器等的(de)平面位置、型號、干(gan)管管徑。
c. 通過立管(guan)編號查明(ming)系統立管(guan)的數量和平面布置(zhi)(zhi)位(wei)置(zhi)(zhi)。
d. 在(zai)熱水采暖系統平面(mian)圖中應查明膨(peng)脹(zhang)水箱、自動排氣閥或集氣罐的位(wei)置(zhi)、型號、配管(guan)管(guan)徑及布置(zhi)。對車間蒸汽采暖管(guan)道、應查明疏水器的平面(mian)位(wei)置(zhi)、規格尺寸、疏水裝置(zhi)組成等。
e. 查(cha)(cha)明熱(re)(re)媒(mei)入(ru)(ru)(ru)口(kou)(kou)及入(ru)(ru)(ru)口(kou)(kou)地(di)溝(gou)情況。當(dang)熱(re)(re)媒(mei)入(ru)(ru)(ru)口(kou)(kou)無節(jie)點(dian)詳(xiang)圖(tu)(tu)時(shi)(shi)，平(ping)面(mian)圖(tu)(tu)上一般將入(ru)(ru)(ru)口(kou)(kou)組(zu)成的(de)設備(bei)如減壓閥(fa)、疏水器、分水器、分汽缸(gang)、除污器、控制閥(fa)、溫度(du)計、壓力表、熱(re)(re)量表等表示清楚，并標注(zhu)管徑、熱(re)(re)媒(mei)來源、流向(xiang)、熱(re)(re)工(gong)參數等。如果(guo)熱(re)(re)媒(mei)人(ren)口(kou)(kou)主要配件與國家標準圖(tu)(tu)相同時(shi)(shi)，平(ping)面(mian)圖(tu)(tu)則(ze)注(zhu)明規格、標準圖(tu)(tu)號，可按給(gei)定(ding)標準圖(tu)(tu)號查(cha)(cha)閱。當(dang)熱(re)(re)媒(mei)人(ren)口(kou)(kou)有節(jie)點(dian)詳(xiang)圖(tu)(tu)時(shi)(shi)，平(ping)面(mian)圖(tu)(tu)則(ze)注(zhu)明節(jie)點(dian)圖(tu)(tu)的(de)編(bian)號以備(bei)查(cha)(cha)閱。
2. 系統(tong)圖的主要內容
采暖(nuan)系統圖主要表示從熱(re)(re)煤人口至出口的采暖(nuan)管道，散熱(re)(re)設備及附(fu)件的空(kong)間(jian)位置和互(hu)相之(zhi)間(jian)的關系。
a. 查明管道(dao)系統中干(gan)管與立管之間及支管與散熱器之間的(de)連接(jie)方式、閥門安裝位置及數量(liang)，各管道(dao)管徑、坡度坡向、水(shui)平干(gan)管的(de)標高、立管編號、管道(dao)的(de)連接(jie)方式。
b. 查明散(san)(san)熱(re)器的規格(ge)型號、類型、安裝形式及方(fang)式與片數(shu)（中(zhong)片和足(zu)片）、標高、散(san)(san)熱(re)器進場(chang)形式（現(xian)場(chang)組對或成(cheng)品）。
c. 查明各種閥件(jian)、附件(jian)及(ji)設備(bei)在管道(dao)系統(tong)中的位置，凡是注(zhu)有規格型號者，應與平面圖和材料明細(xi)表進行校對。
d. 查明熱煤人口裝置(zhi)中各種閥(fa)件(jian)、附件(jian)、儀表之間相對關系(xi)及(ji)熱媒的(de)來源、流(liu)向(xiang)、坡向(xiang)、標高(gao)、管(guan)徑等。如有節點詳(xiang)圖時(shi)，應查明詳(xiang)圖編(bian)號及(ji)內容。
3. 詳(xiang)圖的(de)主要(yao)內容
采暖施工(gong)圖(tu)(tu)的(de)(de)(de)詳圖(tu)(tu)包括標(biao)準圖(tu)(tu)和節點(dian)圖(tu)(tu)兩種(zhong)。標(biao)準圖(tu)(tu)是(shi)詳圖(tu)(tu)的(de)(de)(de)重要(yao)組成部分。供(gong)水管(guan)、回水管(guan)與散熱器(qi)之(zhi)間(jian)的(de)(de)(de)連接形式(shi)、詳細(xi)尺寸和安裝(zhuang)要(yao)求，均(jun)可用標(biao)準圖(tu)(tu)表(biao)示。因(yin)此，對施工(gong)技術人員來(lai)說，掌握常用的(de)(de)(de)標(biao)準圖(tu)(tu)，熟知必要(yao)的(de)(de)(de)安裝(zhuang)尺寸和管(guan)道配件、施工(gong)做(zuo)法，對于(yu)組織(zhi)施工(gong)活動，控制施工(gong)質量是(shi)十(shi)分必要(yao)的(de)(de)(de)。
采暖管道施工中(zhong)常用(yong)標準(zhun)圖的(de)內容包括：
a. 膨脹水(shui)箱、冷(leng)凝水(shui)箱的制(zhi)作、配件與安裝(zhuang)。
b. 分汽罐、分水器(qi)、集水器(qi)的構造、制作與安(an)裝。
c. 疏水器、減(jian)壓閥、減(jian)壓板的組(zu)成形式和安裝方(fang)法。
d. 散熱(re)器的連(lian)接與安裝(zhuang)要求。
e. 采暖系統立管(guan)(guan)、支管(guan)(guan)、干管(guan)(guan)的連(lian)接形式。
f. 管道支架(jia)、吊架(jia)的制(zhi)作與安裝。
g. 集汽罐的制(zhi)作與(yu)安裝。

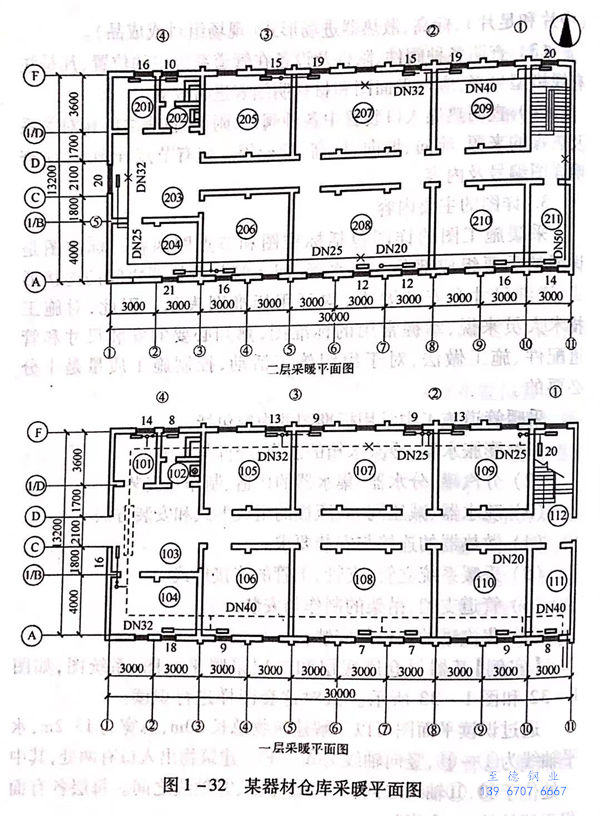

【實例(li)】某器材倉庫底層和(he)(he)二層采暖平面圖(tu)(tu)、系統圖(tu)(tu)，如圖(tu)(tu)1-32和(he)(he)圖(tu)(tu)1-33所(suo)示。試對(dui)這套圖(tu)(tu)樣進行識讀(du)。
通(tong)過識讀平面圖可以了解建筑物總長(chang)30m,總寬為13.2m,水(shui)平軸(zhou)線(xian)(xian)為①~?,豎向軸(zhou)線(xian)(xian)為A~F.建筑物出人口有兩處，其中一(yi)(yi)處位于⑩、?軸(zhou)線(xian)(xian)之間，另一(yi)(yi)處在C、①軸(zhou)線(xian)(xian)之間。每層(ceng)各有面積不等的約11個房間。
在建筑物的(de)兩個入口處，散熱(re)(re)器(qi)(qi)布置(zhi)在門口墻壁(bi)上，其(qi)余的(de)散熱(re)(re)器(qi)(qi)全部布置(zhi)在各房間(jian)的(de)窗臺下。散熱(re)(re)器(qi)(qi)的(de)片數均注在散熱(re)(re)器(qi)(qi)圖(tu)例上。
通(tong)過查(cha)閱(yue)系統(tong)圖得知，本(ben)例(li)為(wei)雙管(guan)(guan)上(shang)分式熱水采(cai)暖系統(tong)，熱媒干管(guan)(guan)管(guan)(guan)徑為(wei)DN50,標高(gao)(gao)(gao)為(wei)－1.40m,由南(nan)向(xiang)北穿過A軸(zhou)線(xian)外墻進入111號房間(jian)(jian)(jian)(jian)，在(zai)A~?軸(zhou)線(xian)交(jiao)角(jiao)處登(deng)高(gao)(gao)(gao)，在(zai)總立管(guan)(guan)上(shang)安(an)裝(zhuang)一控制閥門(men)。總立管(guan)(guan)登(deng)高(gao)(gao)(gao)至(zhi)二(er)層6.00m,在(zai)天棚下(xia)沿(yan)墻敷設。干管(guan)(guan)管(guan)(guan)徑依次為(wei)DN50、DN40、DN32、DN25、DN20.本(ben)例(li)共有(you)8根立管(guan)(guan)，管(guan)(guan)徑均為(wei)DN20.立管(guan)(guan)為(wei)雙管(guan)(guan)式，采(cai)用三通(tong)和四通(tong)與散(san)熱器連(lian)接(jie)。回(hui)水干管(guan)(guan)的起始端在(zai)103房間(jian)(jian)(jian)(jian)，標高(gao)(gao)(gao)為(wei)0.200m,沿(yan)墻在(zai)底層地(di)面拖(tuo)地(di)敷設，管(guan)(guan)道坡度與回(hui)水流動方向(xiang)為(wei)同向(xiang)。回(hui)水干管(guan)(guan)在(zai)103房間(jian)(jian)(jian)(jian)過門(men)處，返低至(zhi)地(di)溝繞過大門(men)。干管(guan)(guan)管(guan)(guan)徑依次為(wei)DN20、DN25、DN32、DN40、DN50.干管(guan)(guan)在(zai)111房間(jian)(jian)(jian)(jian)返低－1.400m 流至(zhi)室外管(guan)(guan)道。
在(zai)(zai)供水(shui)、回(hui)水(shui)立管上均設有(you)閥門(men)，但①立管上未裝，而在(zai)(zai)散熱器的(de)支管上安裝閥門(men)。
由(you)圖紙得知，干(gan)(gan)管(guan)上(shang)設(she)有固定(ding)支架，供水干(gan)(gan)管(guan)上(shang)設(she)有4個(ge)，回水干(gan)(gan)管(guan)上(shang)設(she)有3個(ge)。管(guan)道活動支架通常在(zai)施工圖上(shang)是(shi)不顯示的，施工人員(yuan)應(ying)按有關規(gui)范(fan)要求，在(zai)現場選定(ding)和設(she)置。

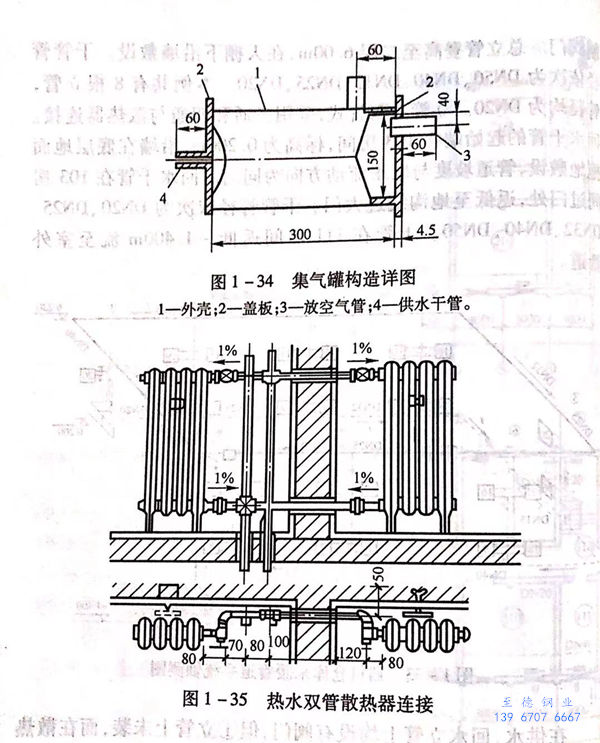

在(zai)識讀平面圖(tu)(tu)和系(xi)統圖(tu)(tu)的(de)同時(shi)，需要(yao)查閱部分標(biao)準圖(tu)(tu)，本例中集氣罐的(de)制(zhi)作與安裝(zhuang)，如圖(tu)(tu)1-34所(suo)示，散(san)熱器與立支管(guan)的(de)連(lian)接，如圖(tu)(tu)1-35所(suo)示。
