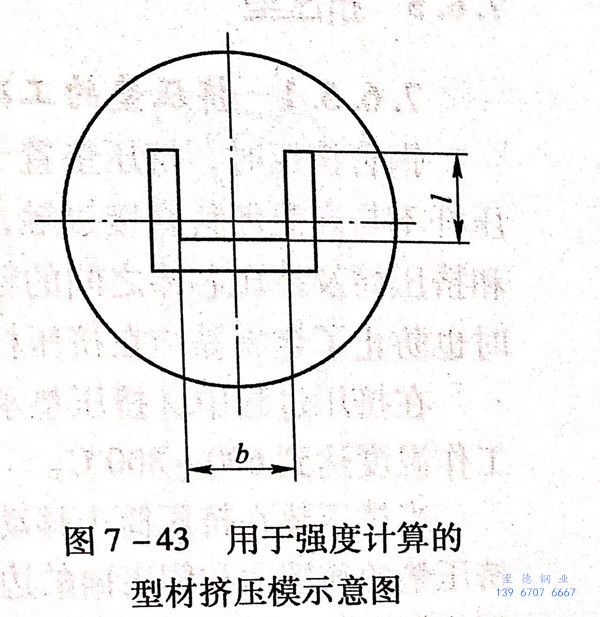

浙江至德鋼業有限公司在設計不(bu)銹鋼管(guan)擠壓模時,還要對擠壓模的危險斷面進行強度校驗。對于圓孔擠壓模主要是進行圓孔支撐平面的撓曲強度校驗,而對于型材擠壓模則主要是對擠壓模的懸臂部分,按照固定懸臂梁的公式進行強度校驗(圖7-43).

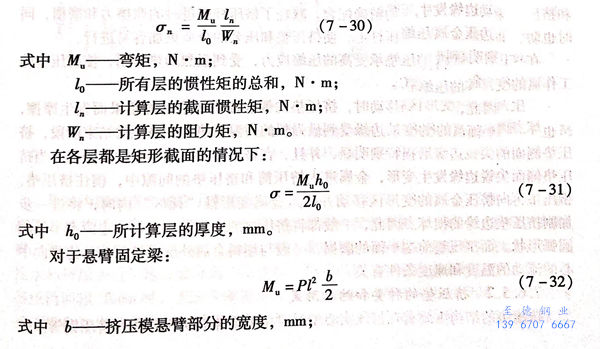

型材擠壓模懸(xuan)臂部分的強度(du)計算按照墊有圓環支(zhi)承的懸(xuan)臂部分進行校核。在每一(yi)層(模子為一(yi)層,支(zhi)撐作為另一(yi)層)中,由(you)外部載荷引起的應力,按下(xia)式確定:

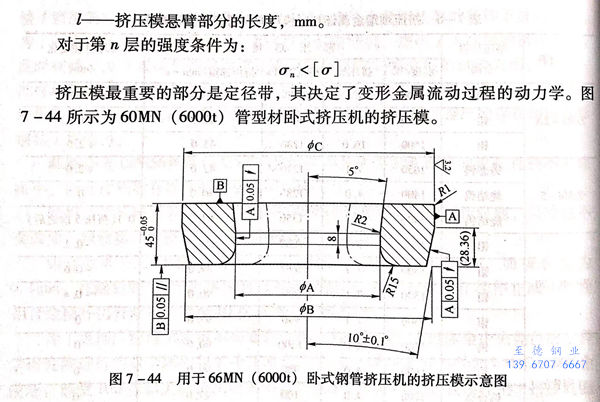

不銹(xiu)鋼管擠(ji)壓(ya)模最重要的部分是定徑(jing)帶,其(qi)決定了變形金屬(shu)流動(dong)過程的動(dong)力學。圖(tu)7-44所(suo)示(shi)為(wei)60MN(6000t)管型材臥式擠(ji)壓(ya)機的擠(ji)壓(ya)模。
