由擠壓時不銹鋼管穿孔芯棒的工作條件可以看出，芯棒在開始時承受壓縮和縱向彎曲力作用，而在擠壓時承受拉伸力。穿孔芯棒的拉伸狀態，與穿孔速度和擠壓速度的大小有關，如不銹鋼管穿孔速度大于擠壓速度，則拉伸就可能轉為壓縮狀態。

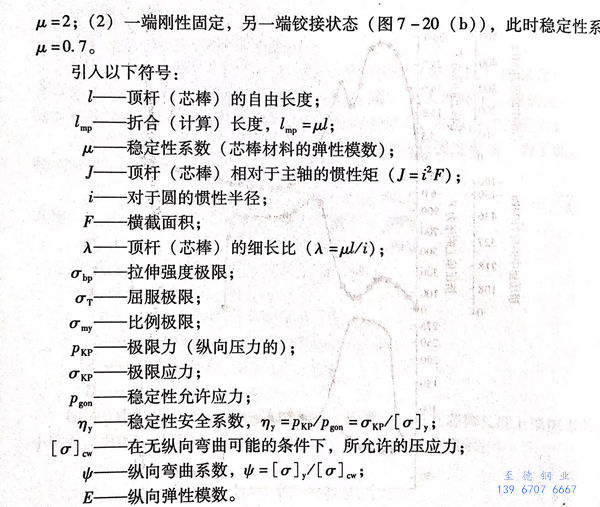

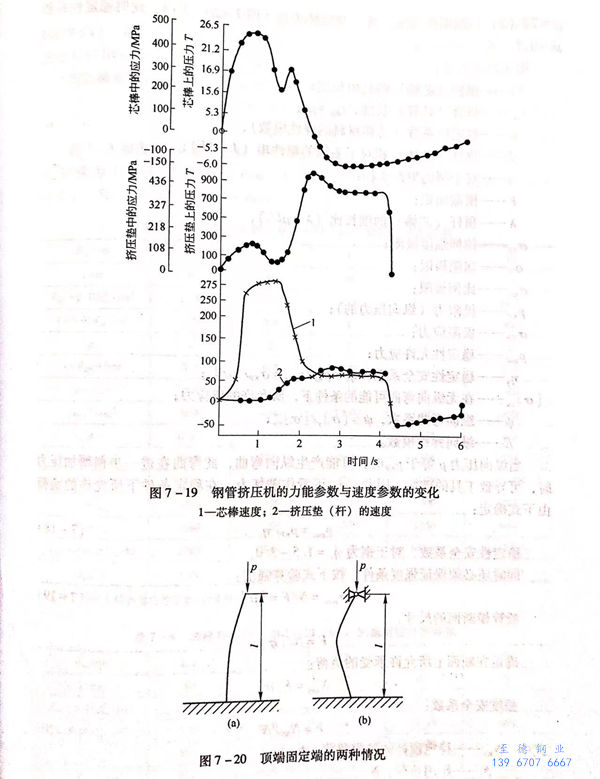

  在分(fen)析芯棒(bang)(bang)的穩定(ding)性時必須采用固定(ding)一(yi)(yi)端的條件和施加負荷的方(fang)法。對于(yu)現代(dai)擠壓機(ji)的不銹鋼管(guan)穿孔芯棒(bang)(bang)，為(wei)了(le)確(que)定(ding)穩定(ding)性系數，可(ke)以(yi)采取(qu)以(yi)下兩種(zhong)情況（圖(tu)7-20):(1)一(yi)(yi)端剛性固定(ding)，另一(yi)(yi)端自由狀(zhuang)態（圖(tu)7-20(a)),此時穩定(ding)性系數

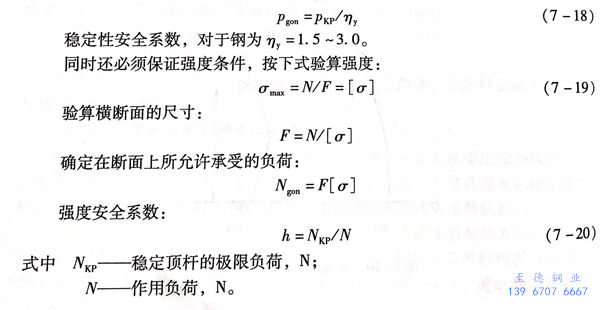

  當縱向壓力p等于P_kp時，可能產生縱向彎曲，此彎曲在進一步稍增加壓力時，可導致工具的破壞。因此，Pkp可看作破壞力。在穩定條件下所允許的負荷由下式確定：

  計(ji)算時，應考慮所采用(yong)芯棒的(de)材料（5CrNiW、4Cr8W2、4CrW2Si、3Cr2W8V),在不超(chao)過600~800MPa的(de)單位壓力下(xia)(xia)，有滿(man)意的(de)使用(yong)壽(shou)命(ming)。當單位壓力大于1000MPa時，使用(yong)壽(shou)命(ming)顯(xian)著下(xia)(xia)降。

  在芯(xin)棒端部(bu)固(gu)定、頂桿為不變的圓(yuan)截面(mian)時，按尤拉公式確定臨(lin)界力，即

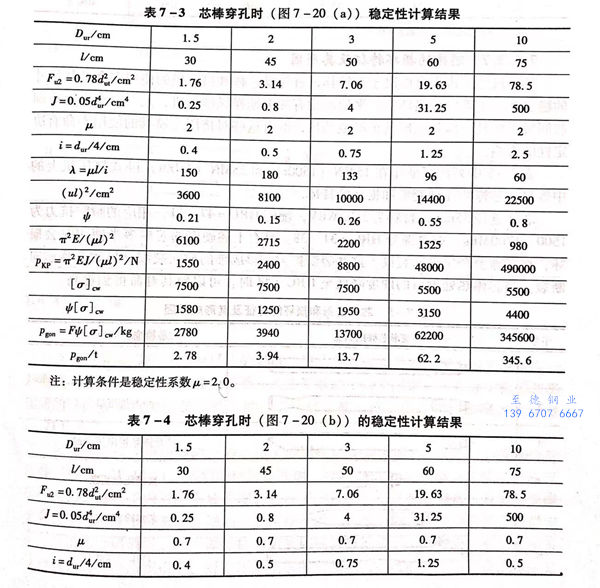

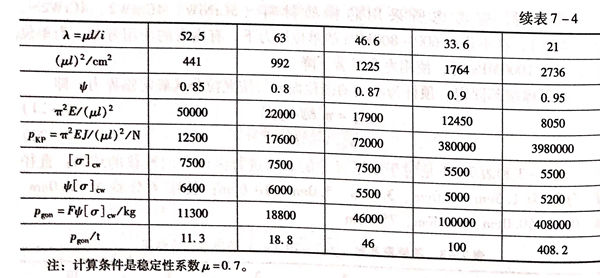

 表 7-3 和表 7-4  是對以下尺寸的不銹鋼管穿孔芯棒進行縱向彎曲校核的結果：直徑D_ur 分別為 1.5cm、2.0cm、3.0cm、5.0cm、10.0cm，長度 l 分別為 30.0cm、45.0cm、50.0cm、60.0cm、75.0cm。
