耐(nai)火襯套作用是絕熱(re)和保溫。
組(zu)成材料：膠結料 高溫水泥（主(zhu)要成分為80%的Al2O3)
摻合料 耐火黏土20%
骨料 鎳(nie)一鉻電(dian)阻絲，鐵釘(ding)
耐火襯套(tao)的制作過程如(ru)下：
1. 成(cheng)型

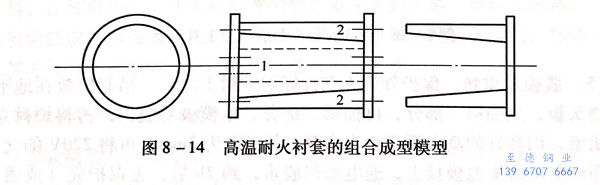

為(wei)(wei)了(le)便(bian)于拆卸，采用由3個活(huo)動部件組成的模(mo)(mo)型（圖8-14).耐火襯套的厚度為(wei)(wei)15mm,模(mo)(mo)型僅考(kao)慮12mm,另3mm為(wei)(wei)粉光層。
2. 材料配制(zhi)
高(gao)溫水(shui)(shui)泥(ni)80%,加耐火黏土20%混合，噴5%水(shui)(shui)，攪拌均(jun)勻，其(qi)含(han)水(shui)(shui)量不能(neng)過(guo)高(gao)，一般手(shou)握后，松手(shou)時(shi)能(neng)成捆不散(san)，一拍手(shou)即散(san)為好。水(shui)(shui)泥(ni)現用現拌，使用時(shi)水(shui)(shui)泥(ni)用麻布(bu)蓋(gai)好，防止(zhi)干(gan)燥(zao)。
3. 加固骨料(liao)

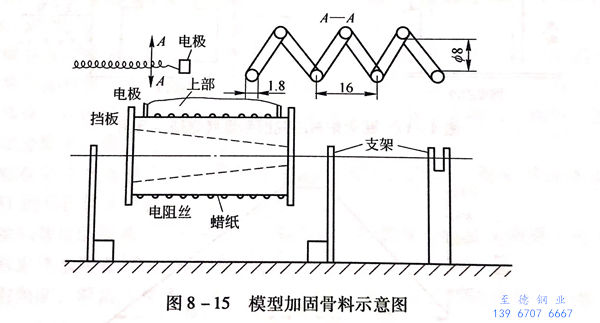

根據要求選擇Ni-Cr電阻絲的直徑、長度及(ji)電阻值，并在(zai)車(che)床上繞(rao)成彈簧狀，然后纏在(zai)木模上，其間(jian)距用麻繩和(he)釘子固(gu)(gu)定，電阻絲的出線頭(tou)排在(zai)一邊，防止短路，固(gu)(gu)定前在(zai)木模底(di)板上墊一層蠟(la)紙或油光(guang)紙，防止黏(nian)模（圖8-15).
4. 成型

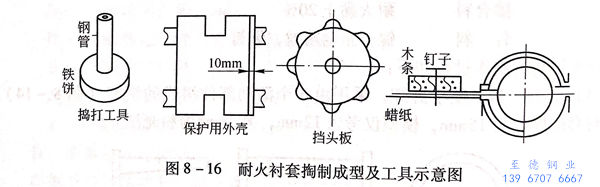

木模(mo)(mo)準備好(hao)，電(dian)阻絲出線頭排(pai)在一面(mian)對(dui)齊，電(dian)阻絲間距為15~20mm,將配好(hao)的(de)材(cai)料裝(zhuang)入木模(mo)(mo)上部(bu)，搗打(da)結實，再轉一個角度裝(zhuang)料打(da)實，至全部(bu)打(da)好(hao)后用(yong)(yong)(yong)鐵尺將高出木模(mo)(mo)的(de)高溫水泥(ni)刮(gua)去，再用(yong)(yong)(yong)和(he)好(hao)的(de)粉光用(yong)(yong)(yong)的(de)泥(ni)漿，用(yong)(yong)(yong)泥(ni)板抹(mo)(mo)光，使其在打(da)釘時不(bu)致損(sun)壞(huai)，用(yong)(yong)(yong)木條墊上蠟紙用(yong)(yong)(yong)釘子釘在抹(mo)(mo)好(hao)的(de)光面(mian)上保護。用(yong)(yong)(yong)大(da)鋼管分(fen)成兩半(ban)，將爐(lu)襯夾緊加固好(hao)，脫模(mo)(mo)（圖(tu)8-16)。
5. 脫模及烘烤
保護外殼夾在打好的爐(lu)襯(chen)上(shang)之后(hou)，吊起輕(qing)放在地平面上(shang)，卸去擋頭板，先(xian)抽第一部(bu)分(fen)，再抽第二部(bu)分(fen)，木模(mo)極(ji)易脫出，再將(jiang)爐(lu)襯(chen)立放平，取出蠟紙，用和好的高溫泥漿粉光(guang)(guang)內壁，其厚(hou)度為3mm,再將(jiang)220V的交流(liu)電(dian)源(yuan)跟電(dian)阻(zu)絲的出線頭電(dian)極(ji)接上(shang)，通電(dian)加熱脫水，約(yue)2h后(hou)，去保護殼（或(huo)通電(dian)前(qian)取走(zou)外殼），再進行外表面粉光(guang)(guang)烘烤與高溫燒(shao)結。
為了燒(shao)(shao)結好，爐襯(chen)要先經低溫(wen)脫(tuo)水和保(bao)溫(wen)后，再去高(gao)溫(wen)爐燒(shao)(shao)結。低溫(wen)脫(tuo)水和保(bao)溫(wen)可用交流電(dian)通(tong)入爐襯(chen)電(dian)阻內，當爐襯(chen)表面成灰白色(se)時，即(ji)已低溫(wen)烘烤好，停(ting)止通(tong)電(dian)，可裝入高(gao)溫(wen)電(dian)阻爐內燒(shao)(shao)結，燒(shao)(shao)結時以(yi)每小時112.5℃加(jia)熱速(su)度(du)。經8小時升至1000℃保(bao)溫(wen)3h,即(ji)停(ting)電(dian)降溫(wen)，降溫(wen)速(su)度(du)每小時降83℃,經12h降至室溫(wen)后出爐（圖8-17和圖8-18).
