擠壓不銹鋼管經過冷卻之后，會出現或大或小的彎曲，必須按工藝要求進行矯直。鋼管的矯直一般在冷狀態下進行。對于高強度或超高強度的鋼管，為了減少工具和能量的損耗，也有采用在350~500℃溫度下的中溫矯直，并且在溫矯冷卻之后，采用壓力矯直機進行補矯。


通常使用(yong)的(de)矯直(zhi)機(ji)有(you)輥式矯直(zhi)機(ji)、拉(la)伸(shen)矯直(zhi)機(ji)和壓(ya)力矯直(zhi)機(ji)。


1. 輥式矯直機


  輥(gun)式(shi)矯直機(ji)使(shi)用最為(wei)普遍。因為(wei)其(qi)產量(liang)高、矯直質量(liang)好，并(bing)且還能起到定(ding)徑(jing)的作(zuo)用。輥(gun)式(shi)矯直機(ji)又有五輥(gun)、六輥(gun)和七輥(gun)等矯直機(ji)以及立式(shi)或臥式(shi)矯直機(ji)之(zhi)分。


  七輥(gun)矯(jiao)(jiao)(jiao)(jiao)直(zhi)機(ji)是(shi)使用較為普遍(bian)的(de)一(yi)種矯(jiao)(jiao)(jiao)(jiao)直(zhi)機(ji)的(de)結構(gou)。其在矯(jiao)(jiao)(jiao)(jiao)直(zhi)輥(gun)之間(jian)，隔有傳動(dong)輥(gun)，或(huo)為全傳動(dong)輥(gun)結構(gou)，上下輥(gun)或(huo)左右輥(gun)與矯(jiao)(jiao)(jiao)(jiao)直(zhi)中心線成一(yi)定角度布置，不(bu)銹鋼(gang)管借助于矯(jiao)(jiao)(jiao)(jiao)直(zhi)輥(gun)獲得螺旋前進運動(dong)。為了減小鋼(gang)管矯(jiao)(jiao)(jiao)(jiao)直(zhi)后的(de)殘(can)余(yu)應力，改善表(biao)面質量(liang)，矯(jiao)(jiao)(jiao)(jiao)直(zhi)輥(gun)的(de)輥(gun)形經過專門的(de)孔型設計和精(jing)心的(de)加(jia)工。不(bu)銹鋼(gang)管矯(jiao)(jiao)(jiao)(jiao)直(zhi)前，先將(jiang)各矯(jiao)(jiao)(jiao)(jiao)直(zhi)輥(gun)調整到恰好(hao)壓住鋼(gang)管2/3輥(gun)身長度和鋼(gang)管表(biao)面接觸，然后進行試矯(jiao)(jiao)(jiao)(jiao)。符合要求后，再進行批量(liang)矯(jiao)(jiao)(jiao)(jiao)直(zhi)鋼(gang)管。


  另外還有(you)一(yi)(yi)種“3-1-3”輥(gun)式矯(jiao)(jiao)(jiao)直機(ji)，3個(ge)矯(jiao)(jiao)(jiao)直輥(gun)互成(cheng)120°交叉形(xing)成(cheng)孔型(xing)(xing)(xing)，中間為(wei)1個(ge)壓輥(gun)，其(qi)適用(yong)矯(jiao)(jiao)(jiao)直鋼(gang)管規(gui)格范圍廣，并有(you)定(ding)徑作用(yong)。擠(ji)(ji)壓空(kong)心型(xing)(xing)(xing)材是擠(ji)(ji)壓機(ji)的(de)特(te)色(se)功(gong)能之一(yi)(yi)。一(yi)(yi)般的(de)擠(ji)(ji)壓車間都會(hui)配備一(yi)(yi)定(ding)能力的(de)型(xing)(xing)(xing)材矯(jiao)(jiao)(jiao)直設備。


2. 拉(la)伸矯直(zhi)機


  實心(xin)和空心(xin)型(xing)材(cai)(cai)的(de)(de)矯(jiao)直(zhi)一般采用專門的(de)(de)扭擰(ning)一拉(la)伸矯(jiao)直(zhi)機(ji)。這種(zhong)矯(jiao)直(zhi)機(ji)采用液壓傳動。根據矯(jiao)直(zhi)型(xing)材(cai)(cai)的(de)(de)品種(zhong)和規格(ge)，拉(la)伸力(li)波動在(zai)150~800t,采用單獨的(de)(de)油泵傳動。


  拉(la)(la)伸(shen)矯直機(ji)一(yi)般具有轉動(dong)夾緊(jin)(jin)器和(he)(he)液(ye)壓拉(la)(la)伸(shen)頭，移(yi)動(dong)中心架及(ji)剛性底座結構(gou)。矯直機(ji)的(de)主傳動(dong)一(yi)端固(gu)定(ding)(ding)在(zai)(zai)基礎上(shang)，帶有扭(niu)擰(ning)頭的(de)另一(yi)端，可以根據被(bei)矯直型材(cai)的(de)長度，任意自由(you)的(de)在(zai)(zai)固(gu)定(ding)(ding)于底座上(shang)的(de)軌道(dao)上(shang)移(yi)動(dong)。矯直時(shi)，型材(cai)的(de)兩端分別由(you)拉(la)(la)伸(shen)頭和(he)(he)扭(niu)擰(ning)頭通(tong)過(guo)異形鑲片夾緊(jin)(jin)。首先，由(you)扭(niu)擰(ning)頭將型材(cai)扭(niu)正，然后(hou)由(you)另一(yi)端的(de)拉(la)(la)伸(shen)頭夾緊(jin)(jin)，并(bing)拉(la)(la)伸(shen)至一(yi)定(ding)(ding)的(de)延(yan)伸(shen)量，為了(le)防(fang)止產生大的(de)加工硬化，延(yan)伸(shen)量一(yi)般不超過(guo)2%~3%,使型材(cai)的(de)扭(niu)曲和(he)(he)彎曲同時(shi)得到(dao)矯正和(he)(he)矯直。


 一(yi)般的(de)拉(la)伸矯直機具有轉動夾緊器(qi)和液(ye)壓拉(la)伸頭，機器(qi)由(you)單獨的(de)油泵傳(chuan)動。同時，考慮到(dao)擠(ji)壓型材(cai)有時扭轉節(jie)(jie)距(ju)的(de)不均勻，還設有可移動的(de)中心架(jia)夾緊裝置，以便矯直帶有各種扭轉節(jie)(jie)距(ju)的(de)型材(cai)。

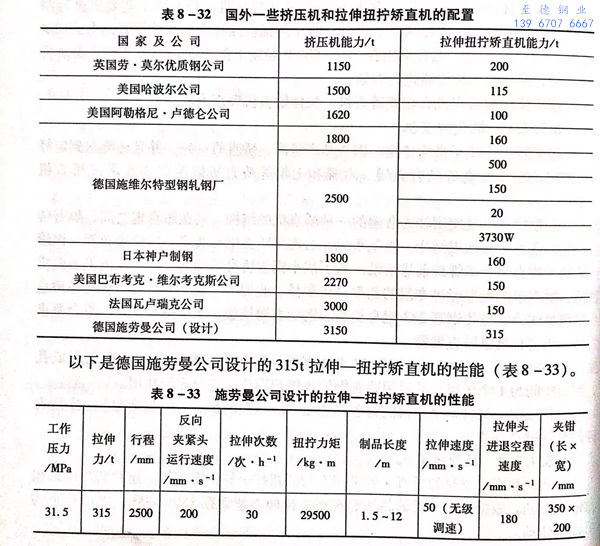

 根據擠(ji)壓機的(de)(de)(de)噸位，決(jue)定(ding)了能擠(ji)壓型(xing)材(cai)的(de)(de)(de)外(wai)接(jie)圓直(zhi)徑。根據擠(ji)壓型(xing)材(cai)的(de)(de)(de)材(cai)料(liao)和(he)(he)斷面積的(de)(de)(de)大小(xiao)，計算所需(xu)要的(de)(de)(de)拉(la)伸力(li)和(he)(he)扭(niu)擰力(li)矩，選擇拉(la)伸矯直(zhi)機的(de)(de)(de)大小(xiao)。表8-32為國(guo)外(wai)一些不(bu)銹鋼管棒型(xing)材(cai)擠(ji)壓機所配置的(de)(de)(de)拉(la)伸扭(niu)擰矯直(zhi)機。


表 32.jpg

表 33.jpg

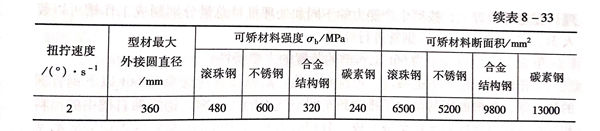

  以(yi)下是德(de)國(guo)施勞(lao)曼公司(si)設計(ji)的(de)315t拉伸一扭擰矯直(zhi)機的(de)性(xing)能（表8-33).


  美國Amerex 擠(ji)壓不(bu)銹鋼(gang)管(guan)廠(chang)2500t擠(ji)壓機(ji)(ji)生(sheng)產線，配有4臺拉伸(shen)矯(jiao)直(zhi)機(ji)(ji)，拉伸(shen)力(li)分別(bie)為500t、150t、20t和3730W,能矯(jiao)直(zhi)型材斷面的(de)最大外接圓(yuan)直(zhi)徑為165mm.同(tong)時設有可移(yi)動的(de)中心托架夾緊(jin)裝置，供對(dui)發生(sheng)不(bu)同(tong)扭曲節距(ju)的(de)型材進行選擇性扭轉和拉伸(shen)矯(jiao)直(zhi)。
