雙相不(bu)銹鋼(gang)的氫滲透行為除了受(shou)組(zu)織結(jie)構(gou)的影響，還會因鋼(gang)所處環(huan)境(jing)(jing)因素(su)的不(bu)同而發生變化。事實上環(huan)境(jing)(jing)因素(su)對91香蕉視頻app:雙相不銹鋼氫滲(shen)透行為的作用(yong)也是通過改變H滲(shen)入材(cai)料(liao)的難易(yi)程度來影響氫滲(shen)透行為的。91香蕉視頻app:2507雙相不銹鋼以其優異的(de)(de)(de)力(li)學(xue)性能(neng)和(he)耐腐蝕性能(neng)在(zai)石(shi)油(you)和(he)天(tian)(tian)(tian)然氣(qi)井中(zhong)(zhong)得(de)到廣(guang)泛的(de)(de)(de)應用，但(dan)是近年來石(shi)油(you)和(he)天(tian)(tian)(tian)然氣(qi)儲存(cun)量逐(zhu)漸降(jiang)低(di)，而需求(qiu)量不斷升高，這就(jiu)導致人們(men)向更深處開發石(shi)油(you)和(he)天(tian)(tian)(tian)然氣(qi)井。由于(yu)石(shi)油(you)和(he)天(tian)(tian)(tian)然氣(qi)井中(zhong)(zhong)含有(you)大量的(de)(de)(de)硫，很容易(yi)使鋼(gang)結構設備造成嚴重破壞及(ji)發生斷裂等現象，因而雙相不銹鋼(gang)的(de)(de)(de)使用環境變得(de)更加(jia)苛刻，實(shi)(shi)際運(yun)用中(zhong)(zhong)對雙相鋼(gang)的(de)(de)(de)性能(neng)要求(qiu)也逐(zhu)漸增高。因此，本節氫滲(shen)透(tou)實(shi)(shi)驗中(zhong)(zhong)研究了固溶態為1050℃的(de)(de)(de)2507雙相不銹鋼(gang)在(zai)0.4MHCI溶液以及(ji)含有(you)0.5M硫離(li)子(zi)的(de)(de)(de)0.4MHCl溶液中(zhong)(zhong)的(de)(de)(de)氫滲(shen)透(tou)行為，將兩者進行比較，進而分(fen)析硫離(li)子(zi)對2507雙相不銹鋼(gang)氫滲(shen)透(tou)行為的(de)(de)(de)影響。

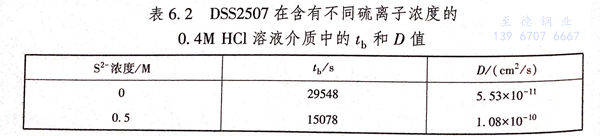

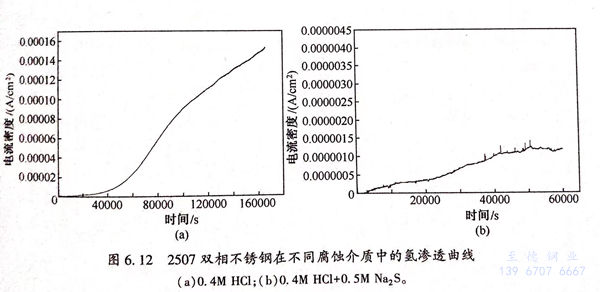

固溶態為1050℃的2507雙相不銹鋼在0.4MHCI溶液以及含有0.5mol/LS2-的0.4MHCl溶液中的氫滲透曲線如圖6.12所示。從圖6.12能夠獲得2507雙相不銹鋼在這兩種溶液中的陽極電流都隨時間的延長而升高，即表明材料中的氫含量隨著時間的延長而升高，并且硫離子的存在使氫原子從鋼的陰極面進入陽極面變得容易，即硫離子降低了DSS2507的抗氫脆能力。鋼在不同濃度硫離子溶液中的t和D值（根據式（6.1)計算所得）如表6.2所列。從表6.2能夠很清晰地看，到S2-使試樣陰極側產生的氫原子中第一個氫原子開始從氫滲透薄膜試樣的陰極側滲透到陽極側的時間變短，在氫滲透曲線上表現為陽極電流開始上升的時間變短，硫離子濃度為0M時t為29548s、硫離子濃度升高為0.5M時t,減小為15078s,減小了14470s;從氫擴散系數（D)的角度看，其值的大小能夠反映鋼溶解氫含量的大小，即氫平衡固溶量的大小，當氫擴散系數（D)值較小時表明鋼的氫平衡固容量較大能夠溶解更多的氫，DSS2507的耐氫脆性能也更優；而當氫擴散系數（D)值較大時，則表明鋼的氫平衡固容量較小，能夠溶解氫的含量減少，鋼的耐氫脆性能相對減弱。從表6.2能夠獲得硫離子濃度為0.5M時D值是1.08×10-10c㎡/s,明顯大于S2-濃度為0M時的D值5.53×10-11(c㎡/s),且高出一個數量級。這表明硫離子的存在增強了DSS2507的氫脆敏感性。

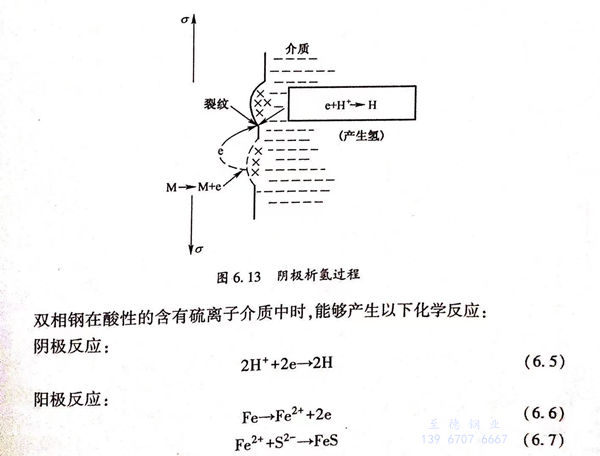

氫脆(cui)的發(fa)生主要是(shi)因(yin)為處(chu)(chu)在(zai)晶格(ge)間隙位置且半(ban)徑較小的H,在(zai)其(qi)周邊應力的影(ying)響(xiang)下向(xiang)材(cai)(cai)料(liao)(liao)(liao)存(cun)在(zai)缺陷的區域(yu)或(huo)者向(xiang)材(cai)(cai)料(liao)(liao)(liao)的裂紋尖端處(chu)(chu)富集、降低了原(yuan)(yuan)子(zi)間的結(jie)合力、促進了裂紋尖端的材(cai)(cai)料(liao)(liao)(liao)發(fa)生脆(cui)化現象。也可以說氫脆(cui)的產生是(shi)一(yi)個陰極(ji)(ji)析(xi)氫的過程(cheng)，如圖6.13所示。在(zai)材(cai)(cai)料(liao)(liao)(liao)陰極(ji)(ji)面形成的氫原(yuan)(yuan)子(zi)或(huo)者氫分子(zi)在(zai)滲透吸(xi)附或(huo)者原(yuan)(yuan)子(zi)運動(dong)的影(ying)響(xiang)下與(yu)材(cai)(cai)料(liao)(liao)(liao)發(fa)生作用，最終導致金屬的性能發(fa)生變化產生脆(cui)化，氫的吸(xi)附量越多對材(cai)(cai)料(liao)(liao)(liao)產生的影(ying)響(xiang)越高。
其中，在陽極反應中形成的硫化物還會以FeS2、Fe3S4、FeS1-χ等形式出現。反應過程中的硫離子降低了DSS2507雙相不銹鋼原子之間的結合力，促進DSS2507雙相不銹鋼發生陽極溶解，同時陽極溶解過程中產生的電子移動到鋼表面促進了氫的生成。此外，電化學反應中生成的硫化物吸附在鋼表面，導致陰極反應過程中生成的氫原子不容易重新組合成分子氫散出去，導致氫向DSS2507雙相不銹鋼中滲入并在DSS2507雙相不銹鋼的缺陷處以及裂紋尖端處富集，導致鋼材產生脆化現象。意大利學者F.Zucchi通過研究酸性人造海水環境中硫離子對雙相不銹鋼氫脆敏感性的影響，也指出硫離子可以減小原子氫合成氫氣的速度，增加氫在鋼表面的吸附量，并且氫能夠被鋼吸收，其實驗結果表明硫離子的體積分數為1.0×10-6時雙相不銹鋼的氫脆敏感性得到增強。
綜上所述(shu)，2507雙相不銹(xiu)鋼在硫離子的作用下氫脆敏感性升高、耐氫脆性能(neng)降(jiang)低(di)。
浙江至德(de)鋼業有限公(gong)司對微觀組(zu)織、硫離子以及鉬酸根離子這三個因素進行(xing)單因素實驗(yan)，通過電(dian)化學氫滲透(tou)實驗(yan)測試方法(fa)探(tan)究(jiu)和分析了2205和2507雙相不銹鋼在這三種因素影響下的氫滲透(tou)行(xing)為，所得主(zhu)要(yao)結論(lun)如下：
1. 雙(shuang)相(xiang)不(bu)銹鋼氫擴(kuo)散系(xi)數隨(sui)固溶(rong)處(chu)理溫(wen)度的上升表現(xian)為逐漸變大(da)的趨勢，氫脆敏感(gan)性(xing)提高，耐氫脆性(xing)能降低。主要是由(you)于固溶(rong)熱處(chu)理溫(wen)度的增高導(dao)致奧氏體（γ)相(xiang)含量降低，導(dao)致氫在DSS2507 中(zhong)的溶(rong)解度降低、氫擴(kuo)散系(xi)數變大(da)。
2. 對雙相不銹鋼單一相氫滲透的研究表明，隨著固溶溫度的升高，2205雙相不銹鋼的氫擴散系數增加，單一相奧氏體的氫擴散系數減小，奧氏體作為“氫陷阱”阻礙氫擴散。單一相鐵素體的氫擴散系數增加，導致材料氫脆敏感性增加。
3. 硫(liu)離子(zi)降(jiang)低(di)了(le)原子(zi)氫合成(cheng)氫氣的(de)速(su)度、增加了(le)鋼(gang)表面氫的(de)吸附量(liang)，導致(zhi)2507雙相(xiang)不銹鋼(gang)在硫(liu)離子(zi)的(de)作(zuo)用下氫脆(cui)敏感性升高、耐氫脆(cui)性能降(jiang)低(di)。
4. MoO2-4通過與氫原子的競爭吸附作用，對氫在雙相不銹鋼中的擴散有著一定的抑制作用，進而能夠降低雙相不銹鋼的氫脆敏感性、能夠增強鋼的抗氫脆性能。
