低合金(jin)耐熱鋼(gang)焊(han)(han)(han)(han)接(jie)(jie)材(cai)料的(de)選配原則是焊(han)(han)(han)(han)縫金(jin)屬的(de)合金(jin)成分與強度性(xing)能應(ying)基本符合母(mu)材(cai)標準(zhun)規定(ding)(ding)的(de)下(xia)限值或應(ying)達(da)到產品(pin)技術(shu)條(tiao)件規定(ding)(ding)的(de)最低性(xing)能指(zhi)標。如焊(han)(han)(han)(han)件焊(han)(han)(han)(han)后需經退火(huo)、正(zheng)火(huo)或熱成形，則應(ying)選擇合金(jin)成分和強度級別較高的(de)焊(han)(han)(han)(han)接(jie)(jie)材(cai)料。為(wei)提高焊(han)(han)(han)(han)縫金(jin)屬的(de)抗(kang)裂性(xing)，通常焊(han)(han)(han)(han)接(jie)(jie)材(cai)料中(zhong)(zhong)的(de)碳含量應(ying)低于母(mu)材(cai)的(de)含碳量。對于一些特殊(shu)用途的(de)焊(han)(han)(han)(han)絲和焊(han)(han)(han)(han)條(tiao)，例如為(wei)了免除(chu)焊(han)(han)(han)(han)后熱處理所(suo)采用的(de)焊(han)(han)(han)(han)條(tiao)，其焊(han)(han)(han)(han)縫金(jin)屬的(de)碳控制在0.05%以下(xia)。AWSA5.5中(zhong)(zhong)的(de)E8018-B2L和E9018-B3L就屬于這(zhe)類焊(han)(han)(han)(han)條(tiao)。

  然而，最(zui)近的(de)研究表明，對于1.25Cr-0.5Mo鋼(gang)(gang)和(he)2.25Cr-1Mo鋼(gang)(gang)來說(shuo)，焊縫金屬(shu)的(de)最(zui)佳(jia)碳(tan)(tan)為0.10%左右(you)。在這種碳(tan)(tan)含(han)量下(xia)，焊縫金屬(shu)具有最(zui)高(gao)的(de)沖擊韌度(du)和(he)與母材(cai)相當的(de)高(gao)溫蠕變強度(du)。而碳(tan)(tan)含(han)量過低的(de)鉻(ge)鉬鋼(gang)(gang)焊縫金屬(shu)，經(jing)長時間的(de)焊后熱處(chu)理(li)會促使(shi)鐵素(su)體的(de)形成(cheng)，導致韌性下(xia)降。故應謹慎使(shi)用碳(tan)(tan)含(han)量過低的(de)焊絲和(he)焊條。

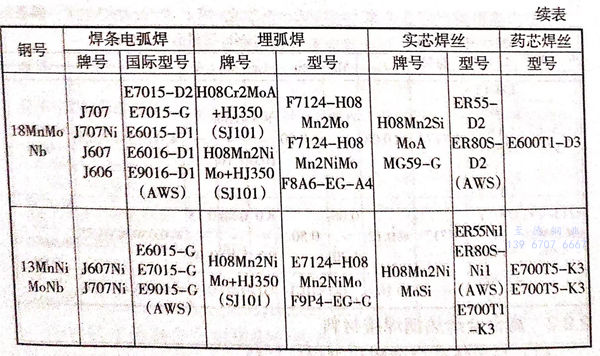

  對于在我國常用的低(di)合金耐(nai)熱鋼可按表2-6選配相應的焊接材料。
