反吹氣(qi)洗滌塔(ta)，工作(zuo)介質為(wei)爆炸危險介質、中(zhong)度危害(hai)的合(he)成氣(qi)和酸液，屬(shu)于Ⅱ類壓力容器。

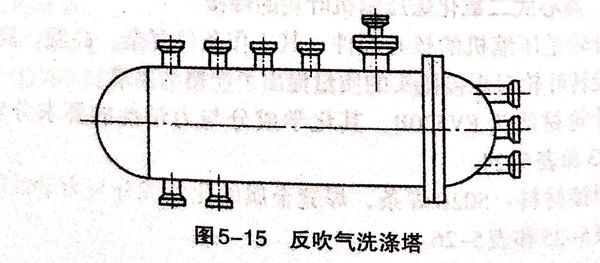

技術(shu)條件：總長9225mm,內徑650mm,全容積2.93m.最高(gao)工作壓力3.8MPa,設計溫度210℃,材質為16MnR+SB422N08852復合板，基層(ceng)(ceng)厚12mm,覆層(ceng)(ceng)厚3mm,如圖5-15所(suo)示。
1. 母材焊接性分析
基層(ceng)16MnR鋼，主要保(bao)證(zheng)強度。16MnR的焊(han)(han)接性(xing)良好(hao)。覆層(ceng)SB424 NO8825(美國(guo)標準的材料(liao)牌號），屬于Ni-Fe-Cr合(he)金(jin)，主要保(bao)證(zheng)耐蝕(shi)性(xing)，焊(han)(han)接性(xing)好(hao)，但(dan)如果焊(han)(han)接工藝制(zhi)定(ding)不當，也可能出現裂紋、氣孔(kong)及(ji)焊(han)(han)接區腐蝕(shi)等問題(ti)。
16MnR+SB424 NO8825復合(he)(he)板的焊(han)(han)(han)(han)接，主要(yao)解(jie)決(jue)焊(han)(han)(han)(han)縫合(he)(he)金(jin)成分(fen)(fen)的稀釋(shi)問題，為(wei)此要(yao)采(cai)(cai)取(qu)合(he)(he)適的焊(han)(han)(han)(han)接工藝方法(fa)。在焊(han)(han)(han)(han)接基(ji)層(ceng)(ceng)(ceng)時(shi)，可(ke)能(neng)熔(rong)化(hua)到(dao)覆(fu)(fu)層(ceng)(ceng)(ceng)，由(you)于合(he)(he)金(jin)元素滲入(ru)焊(han)(han)(han)(han)縫，焊(han)(han)(han)(han)縫的性(xing)能(neng)會受到(dao)影響；焊(han)(han)(han)(han)接覆(fu)(fu)層(ceng)(ceng)(ceng)時(shi)，可(ke)能(neng)熔(rong)化(hua)到(dao)基(ji)層(ceng)(ceng)(ceng)，使(shi)焊(han)(han)(han)(han)縫合(he)(he)金(jin)成分(fen)(fen)稀釋(shi)而降低焊(han)(han)(han)(han)縫的塑性(xing)和耐蝕(shi)性(xing)。因此在基(ji)層(ceng)(ceng)(ceng)和覆(fu)(fu)層(ceng)(ceng)(ceng)的焊(han)(han)(han)(han)接之間可(ke)以(yi)(yi)采(cai)(cai)取(qu)過渡焊(han)(han)(han)(han)層(ceng)(ceng)(ceng)的方法(fa)，并選用含鎳(nie)量高于母材的ENiCrFe-2焊(han)(han)(han)(han)條(tiao)，以(yi)(yi)補償(chang)合(he)(he)金(jin)元素鎳(nie)的稀釋(shi)。
2. 焊接工藝

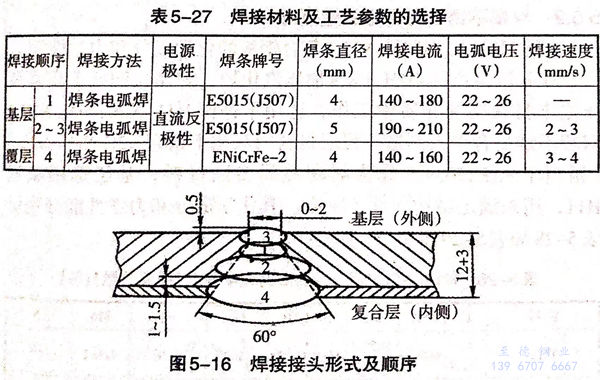

焊接(jie)接(jie)頭形式(shi)及順如(ru)圖5-16所(suo)示，基層(ceng)與覆(fu)層(ceng)均(jun)采(cai)用焊條電(dian)弧(hu)焊，焊接(jie)材(cai)料及工藝參數見表5-27.
3. 工藝(yi)要點
①. 焊前對(dui)焊件(jian)和(he)坡(po)口表面進行徹底清(qing)洗。
②. 裝配時一定要以(yi)覆屋為基準(zhun)對(dui)齊，錯邊量不(bu)得(de)超過0.5mm.
③. 定位(wei)焊縫一(yi)定要在基層(ceng)上。
④. 采平位焊。先焊打底(di)層(ceng)1,再焊填充(chong)層(ceng)2.反(fan)面清根后，焊背面層(ceng)3.注(zhu)意填充(chong)層(ceng)2的表面離基層(ceng)與覆(fu)層(ceng)的交(jiao)界面低(di)1~1.5mm,層(ceng)間溫(wen)度不高于300℃.
⑤. 基(ji)層焊接時(shi)的飛濺物落(luo)到覆層坡口表(biao)面時(shi)，要(yao)仔細清理(li)干凈。
⑥. 基層焊(han)(han)完后須(xu)冷卻(que)至100℃以下再焊(han)(han)覆(fu)層。覆(fu)層焊(han)(han)接采用多(duo)道焊(han)(han)，直線運條。以控(kong)制熱輸入，避免(mian)結晶裂紋(wen)的產生(sheng)，還(huan)可以減少覆(fu)層焊(han)(han)縫合金元(yuan)素的稀釋。
⑦. 覆層焊(han)接時保(bao)持層間溫度低于100℃.
4. 焊(han)縫檢(jian)驗及水壓試驗
焊(han)后(hou)(hou)焊(han)縫經外觀(guan)檢(jian)驗(yan)合(he)(he)格后(hou)(hou)，A、B類(lei)焊(han)縫依據GB4730-1994標準進行20%的射線探傷。探傷合(he)(he)格，然后(hou)(hou)進行水壓試驗(yan)，水壓試驗(yan)的壓力為臥(wo)式(shi)5.58MPa,達到設計要求。
