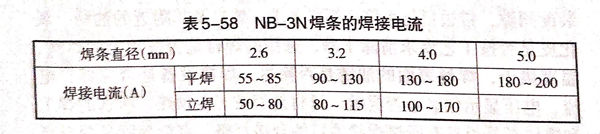

3.5%鎳(nie)鋼通過(guo)降低(di)碳(tan)(tan)、硫、磷含量(liang)，加入(ru)鎳(nie)等合金(jin)成(cheng)分，并通過(guo)熱(re)處(chu)(chu)(chu)理細化晶粒(li)，使(shi)其(qi)具(ju)有(you)優(you)良的(de)(de)(de)低(di)溫(wen)(wen)性能(neng)，被(bei)廣泛應(ying)(ying)(ying)(ying)(ying)(ying)用(yong)(yong)于乙烯、化肥、液化石油氣(qi)及(ji)(ji)煤氣(qi)工程中低(di)溫(wen)(wen)設備的(de)(de)(de)制(zhi)(zhi)造。3.5%鎳(nie)鋼一(yi)般為正火或正火＋回(hui)火狀態使(shi)用(yong)(yong)，其(qi)低(di)溫(wen)(wen)韌(ren)性較(jiao)穩(wen)定，顯微(wei)組織(zhi)為鐵素體(ti)和珠光(guang)體(ti)，使(shi)用(yong)(yong)溫(wen)(wen)度(du)(du)達-101℃.經調質處(chu)(chu)(chu)理，其(qi)組織(zhi)和低(di)溫(wen)(wen)韌(ren)性得到(dao)進(jin)一(yi)步改善，最低(di)使(shi)用(yong)(yong)溫(wen)(wen)度(du)(du)為-110℃.為避(bi)(bi)免(mian)(mian)由于過(guo)熱(re)而使(shi)焊(han)縫及(ji)(ji)熱(re)影響區的(de)(de)(de)韌(ren)性惡化，焊(han)接(jie)(jie)時焊(han)條(tiao)盡量(liang)不(bu)(bu)擺動，采陽焊(han)道(dao)、多道(dao)多層焊(han)，并嚴格控制(zhi)(zhi)焊(han)接(jie)(jie)預(yu)熱(re)溫(wen)(wen)度(du)(du)及(ji)(ji)焊(han)道(dao)間溫(wen)(wen)度(du)(du)，一(yi)般控制(zhi)(zhi)在(zai)50~100℃范圍內，同(tong)時應(ying)(ying)(ying)(ying)(ying)(ying)采用(yong)(yong)小(xiao)的(de)(de)(de)熱(re)輸(shu)入(ru)施(shi)焊(han)，焊(han)條(tiao)電弧焊(han)的(de)(de)(de)熱(re)輸(shu)人應(ying)(ying)(ying)(ying)(ying)(ying)控制(zhi)(zhi)在(zai)2.0kJ/mm以(yi)(yi)(yi)(yi)(yi)下，熔化極氣(qi)體(ti)保護焊(han)的(de)(de)(de)熱(re)輸(shu)入(ru)應(ying)(ying)(ying)(ying)(ying)(ying)控制(zhi)(zhi)在(zai)2.5kJ/mm以(yi)(yi)(yi)(yi)(yi)下。由于3.5%鎳(nie)鋼中的(de)(de)(de)含碳(tan)(tan)量(liang)較(jiao)低(di)，所以(yi)(yi)(yi)(yi)(yi)其(qi)淬(cui)硬(ying)傾向不(bu)(bu)大，一(yi)般可以(yi)(yi)(yi)(yi)(yi)不(bu)(bu)預(yu)熱(re)，但板厚在(zai)25mm以(yi)(yi)(yi)(yi)(yi)上，焊(han)件(jian)剛性較(jiao)大時，焊(han)前要(yao)預(yu)熱(re)到(dao)150℃左右，道(dao)間溫(wen)(wen)度(du)(du)與預(yu)熱(re)溫(wen)(wen)度(du)(du)相(xiang)同(tong)，鋼有(you)應(ying)(ying)(ying)(ying)(ying)(ying)變時效傾向，當冷加工變形量(liang)在(zai)5%以(yi)(yi)(yi)(yi)(yi)上時，要(yao)進(jin)行消除應(ying)(ying)(ying)(ying)(ying)(ying)力(li)熱(re)處(chu)(chu)(chu)理改善韌(ren)性。該類鋼在(zai)焊(han)后消除應(ying)(ying)(ying)(ying)(ying)(ying)力(li)退(tui)火處(chu)(chu)(chu)理過(guo)程中，易(yi)產生(sheng)回(hui)火脆(cui)性。為避(bi)(bi)免(mian)(mian)回(hui)火脆(cui)性，建議采用(yong)(yong)4.5%Ni-0.2%Mo系(xi)焊(han)絲(si)，用(yong)(yong)NB-3N焊(han)條(tiao)焊(han)接(jie)(jie)時，建議采用(yong)(yong)表(biao)5-58規定的(de)(de)(de)焊(han)接(jie)(jie)電流(liu)，焊(han)后進(jin)行600~625℃熱(re)處(chu)(chu)(chu)理，有(you)利于收善焊(han)接(jie)(jie)接(jie)(jie)頭的(de)(de)(de)低(di)溫(wen)(wen)韌(ren)性。
